Fusibles de câblage pour les modèles 4A0930 et 4A1200

REMARQUE: si un fusible a sauté ou que le disjoncteur de fuite de terre a été déclenché, vérifier le câblage et le choix des dispositifs

périphériques pour identifier la cause de la faute. S'il est impossible d'identifier la cause, communiquer avec Yaskawa avant de redémarrer

le variateur de vitesse ou de faire fonctionner les dispositifs périphériques.

Installer un fusible du côté de l'entrée pour protéger le câblage et éviter d'autres dommages secondaires. Câbler le fusible de

manière que le courant de fuite de l'alimentation électrique du contrôleur supérieur puisse déclencher le fusible et couper

l'alimentation électrique.
Sélectionner le disjoncteur approprié dans le

Table 3.2

.

Table 3.2 Fusibles d'entrée pour les modèles 4A0930 et 4A1200

Classe

de

tension

Modèle

Sélection

Fusible d'entrée (exemple)

Tension

d'entrée

Courant

Préarc

I

2

t (A

2

s)

Modèle

Fabricant

Puissance

nominale

Préarc

I

2

t (A

2

s)

Classe

de 400 V

triphasé

4A0930

480 V

1500 A

140000 à

3100000

CS5F-1200

Fuji Electric

AC500 V, 1200 A

276000

FWH-1200A

Bussman

AC500 V, 1200 A

4A1200

480 V

1500 A

320000 à

3100000

CS5F-1500

Fuji Electric

AC500 V, 1500 A

351000

FWH-1600A

Bussman

AC500 V, 1600 A

u

Protection des bornes du circuit principal

n

Gaines ou cosses

Utiliser des gaines ou des cosses lors du câblage du variateur de vitesse avec des cosses serties. Veiller à ce que le câblage ne

touche pas aux bornes situées à proximité ou au boîtier environnant.

n

Barrière d'isolation

Des barrières d'isolation sont emballées avec les modèles de variateur de vitesse 4A0414 à 4A1200, procurant une protection

supplémentaire entre les bornes. Yaskawa recommande l'utilisation des barrières d'isolation fournies pour assurer un câblage

adéquat. Consulter la

Figure 3.23

pour des directives concernant la disposition des barrières d'isolation.

Barrière d'isolation

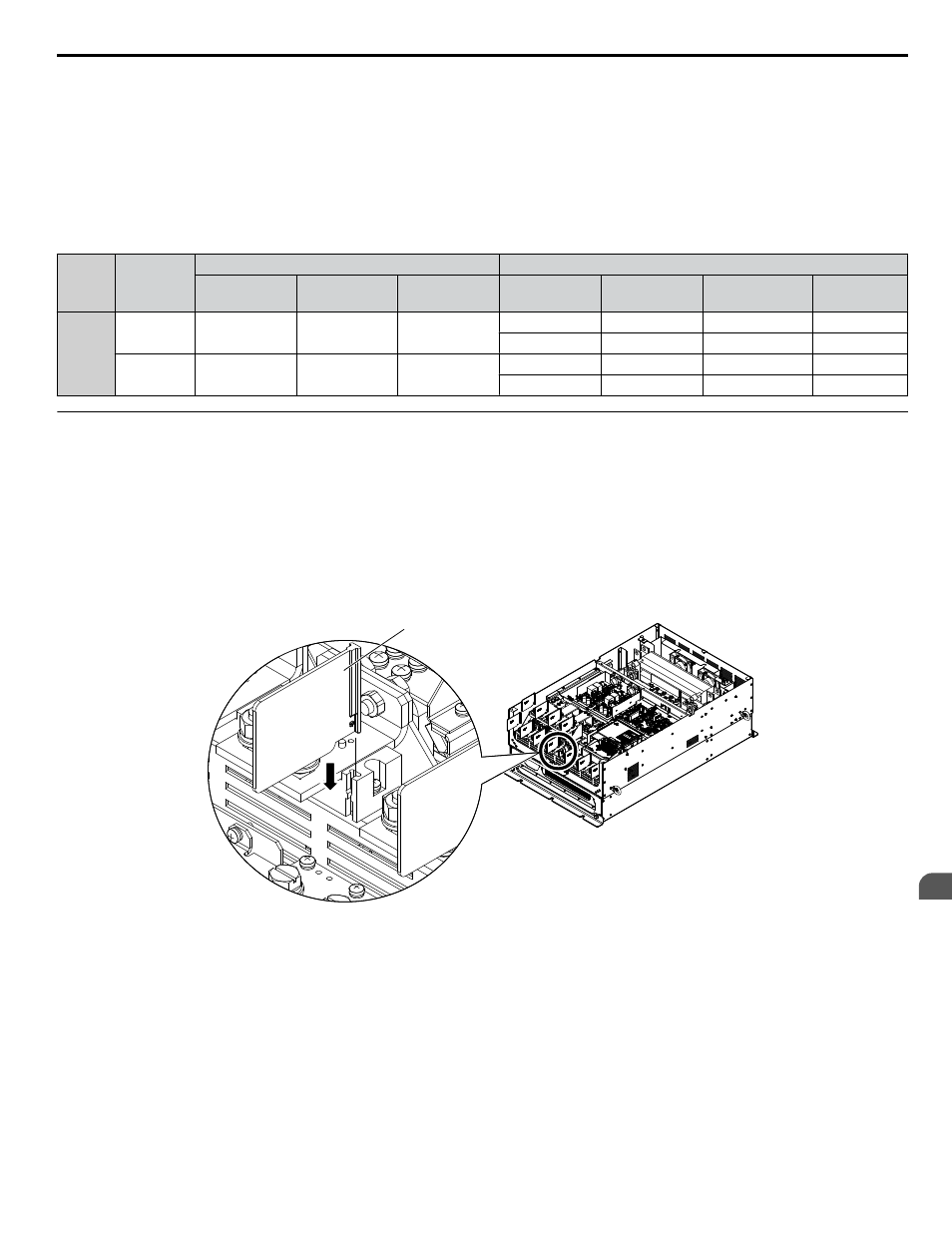

Figure 3.23 Installation des barrières d’isolation

3.6 Câblage du circuit principal

YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide

59

3

Installation électrique
