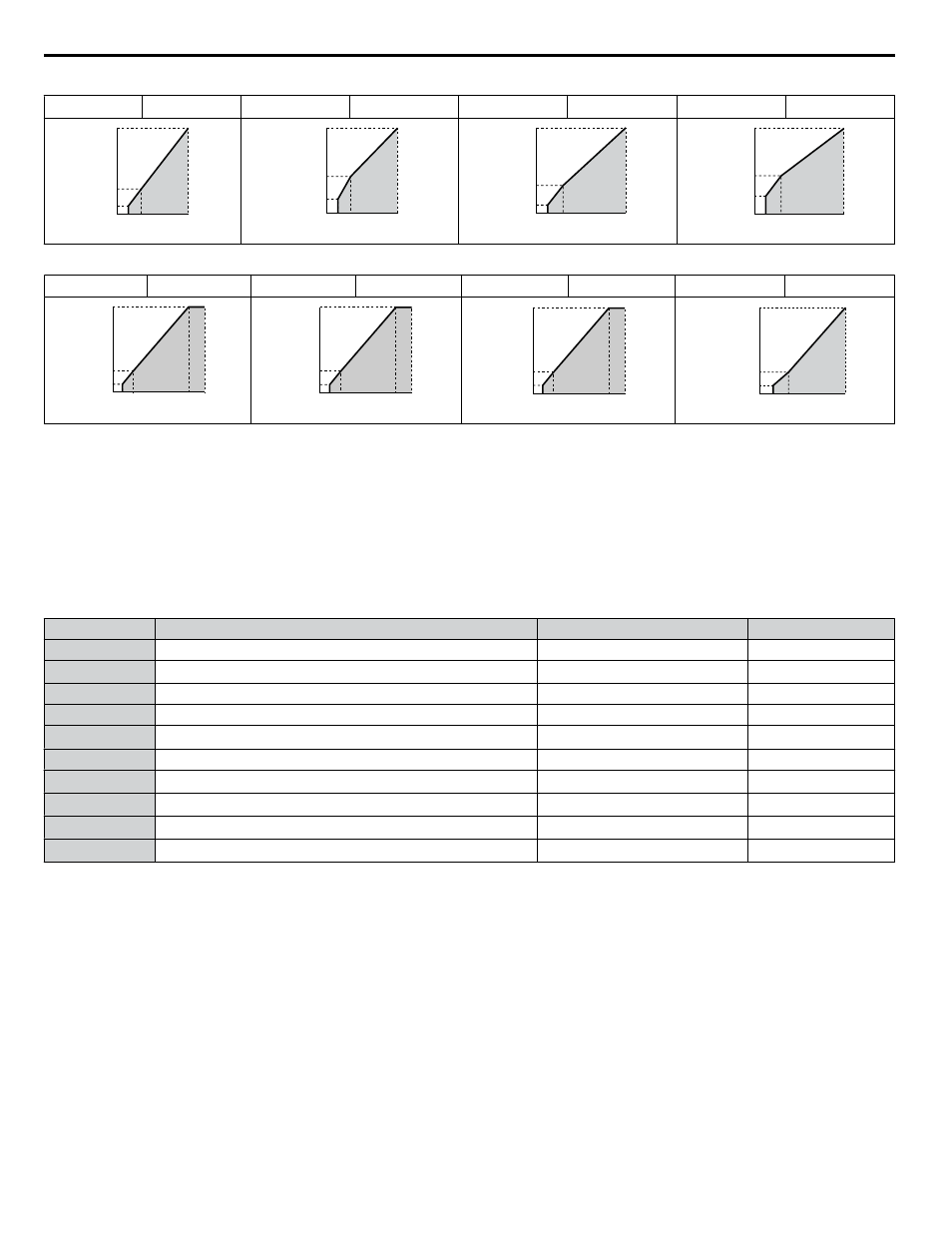

Table 4.25 Couple de démarrage élevé, réglages 8 à B
Réglage = 8 50 Hz Réglage = 9 50 Hz Réglage = A 60 Hz Réglage = B 60 Hz
0
7
200
1.3 2.5 50
15 Tension (V)
Fréquence (Hz)
0
9
200
1.3 2.5 50
20
Tension (V)
Fréquence (Hz)
0
7
200
1.5 3 60
15 Tension (V)
Fréquence (Hz)
0
11
200
1.5 3 60
20
Tension (V)
Fréquence (Hz)
Table 4.26 Sortie constante, réglages C à F
Réglage = C 90 Hz Réglage = D 120 Hz Réglage = E 180 Hz Réglage = F 60 Hz
0
6
12
200
1.5 3 90 60
Tension (V)
Fréquence (Hz)
0
6
12
200
1.5 3 120 60
Tension (V)
Fréquence (Hz)
0
6
12
200
1.5 3 180 60
Tension (V)
Fréquence (Hz)
0
6.9
230
1.5 3 60
13.8
Tension (V)
Fréquence (Hz)
Réglage d'un profil V/f personnalisé (réglage F: par défaut)
Le réglage du paramètre E1-03 à F permet à l'utilisateur de configurer un profil V/f personnalisé en modifiant les
paramètres E1-04 à E1-13.
Lorsqu'elles sont initialisées, les valeurs par défaut des paramètres E1-04 à E1-13 seront égales au profil V/f prédéfini 1.
n Réglages E1-04 à E1-13 du profil V/f
Si E1-03 est réglé pour un profil V/f prédéfini (c.-à-d., pour une valeur autre que F), l'utilisateur peut réviser le profil V/f dans
les paramètres E1-04 à E1-13. Pour créer un nouveau profil V/f, régler E1-03 à F. Se reporter à Modèle V/f à la page 111
pour un exemple de profil V/f personnalisé.
Nº Nom du paramètre Plage de réglage Réglage par défaut
E1-04 Fréquence De Sortie Maximale 40.0 à 400.0 Hz 60.0 Hz
E1-05 Tension Maximale 0.0 à 255.0 V <4> 575.0 V
E1-06 Fréquence De Base 0.0 à [E1-04] 60.0 Hz
E1-07 Fréquence De Sortie Moyenne 0.0 à [E1-04] 3.0 Hz
E1-08 Tension De La Fréquence De Sortie Moyenne 0.0 à 255.0 V <4> 15.0 V
E1-09 Fréquence De Sortie Minimale 0.0 à [E1-04] 1.5 Hz
E1-10 Tension De La Fréquence De Sortie Minimale 0.0 à 255.0 V <4> 9.0 V
E1-11 Fréquence De Sortie Moyenne 2 0.0 à [E1-04] 0.0 Hz <6>
E1-12 Tension De La Fréquence De Sortie Moyenne 2 0.0 à 255.0 V <4> 0.0 V <5> <6>
E1-13 Tension De Base 0.0 à 255.0 V <4> 0.0 V <5> <7>
<4> Les valeurs affichées sont spécifiques aux variateurs de vitesse de classe 200 V. Doubler la valeur pour les variateurs de vitesse de classe 400 V.
Multiplier la valeur par 2.875 pour les variateurs de vitesse de classe 600 V.
<5> Le variateur de vitesse modifie ces réglages lorsqu'un réglage automatique est exécuté (réglage automatique en rotation, réglage automatique
stationnaire 1, 2).
<6> Le paramètre est ignoré lorsque E1-11 et E1-12 sont réglés à 0.0.
<7> E1-13 et E1-05 sont définis à la même valeur lorsqu'un réglage automatique est exécuté.
4.6 Réglage primaire du variateur de vitesse
