Connexion de l'option et du fil de terre
1.
Insérer l'option (M) dans le connecteur CN5-A (K) situé sur le variateur de vitesse et le fixer à l'aide des vis incluses
(F)
NS MS
K
L
F
M
TX RX

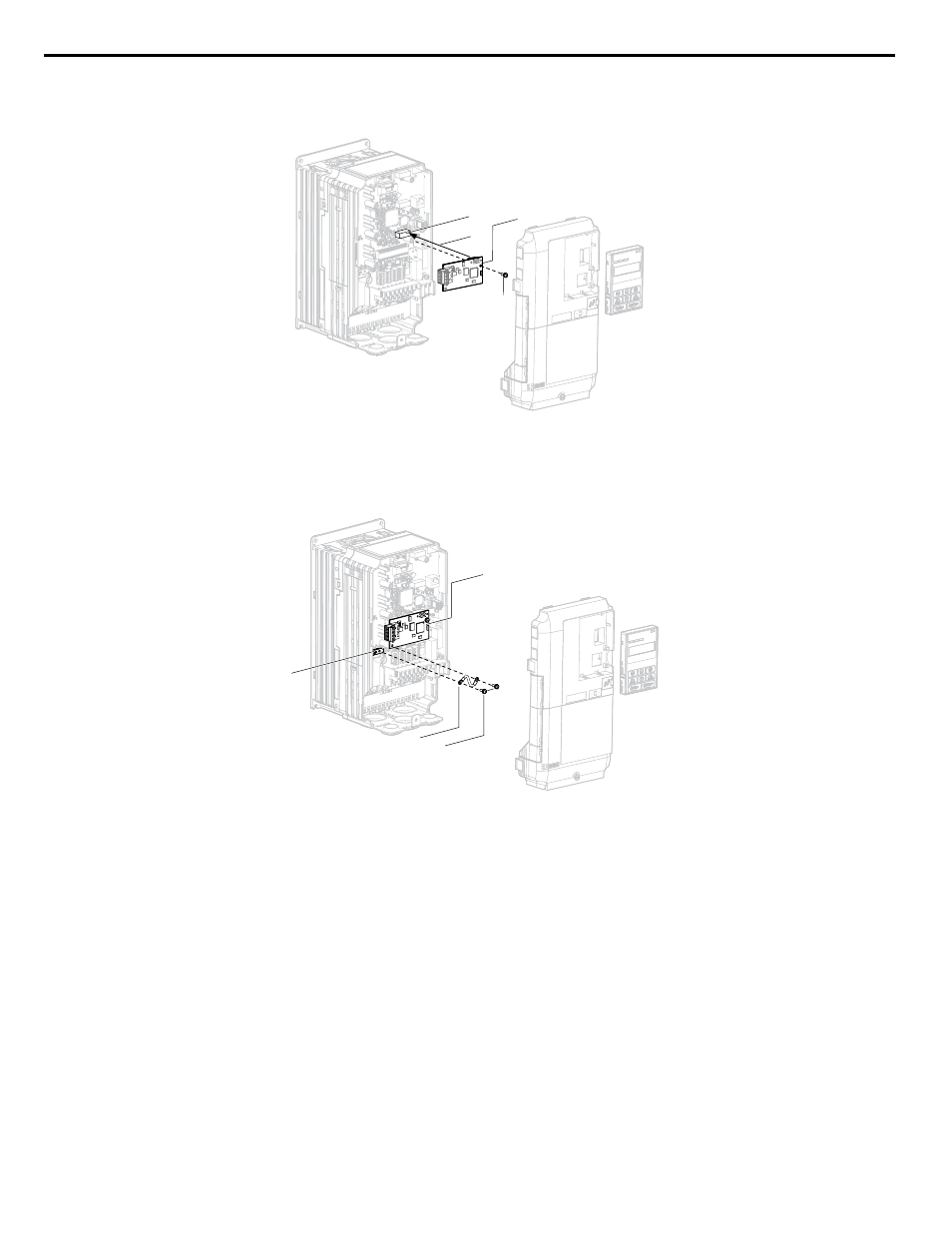

Figure 7.4 Insertion de l'option
2.
Connecter le fil de terre (G) à la borne de prise de terre (H) à l'aide de la vis fournie à cet effet (F). Connecter l'autre
extrémité du fil de terre (G) à la borne de prise de terre (M) libre et sur le trou de montage de la carte d'option à l'aide
de la dernière vis fournie à cet effet (F) et serrer les deux vis à 0.5 ~ 0.6 N m ou (4.4 ~ 5.3 in lb).
NS MS
F
G
M
H
TX RX
Figure 7.5 Connexion du fil de terre
Note:
il y a seulement deux trous de vis sur la borne de mise à la terre. Lors de la connexion des trois cartes d'options, deux fils de
terre doivent partager la même borne de mise à la terre.
Câblage de la carte d'option
1.
Acheminer le câblage de la carte d'option.
Selon le modèle de variateur de vitesse, il pourrait être nécessaire d'acheminer le câblage au travers la plaque latérale
du couvert avant vers l'extérieur pour assurer un espace adéquat au câblage. Dans ce cas, découper les ouvertures
préperforées du côté gauche du couvert avant. Poncer les bords de l'ouverture à l'aide d'une lime ou d'un papier
abrasif pour éviter d'endommager les câbles.
Lors de l'installation des cartes en option sur les modèles 2A0004 à 2A0040, 4A0002 à 4A0023 et 5A0003 à 5A0011,
il pourrait être nécessaire d'acheminer les câbles connectés à l'option au travers du couvert supérieur à l'extérieur.
Les modèles 2A0056 à 2A0415, 4A0031 à 4A1200 et 5A0017 à 5A0242 ont suffisamment d'espace pour garder tous
les câbles à l'intérieur de l'unité.
2.
Connecter les câbles de communications sur le bornier (TB1) de la carte d'option.
Note:
séparer les câbles de communications des câbles du circuit principal et autres fils et les câbles d’alimentation. Les câbles de
communications doivent être blindés et correctement mis à la terre pour éviter tout problème d'interférences électriques.
