REMARQUE
Si un fusible a sauté ou que le disjoncteur de fuite de terre a été déclenché, vérifier le câblage et le choix des dispositifs
périphériques.
S'il est impossible d'identifier la cause après avoir vérifié le câblage et les dispositifs, communiquer avec votre fournisseur.
Ne pas redémarrer le variateur de vitesse immédiatement ni faire fonctionner les dispositifs périphériques après que
le fusible ait sauté ou que le disjoncteur de fuite de terre ait été déclenché.
Vérifier le câblage et le choix des dispositifs périphériques pour identifier la cause. S'il est impossible d'identifier la cause,
communiquer avec votre fournisseur avant de redémarrer le variateur de vitesse ou de faire fonctionner les dispositifs
périphériques.
Ne pas exposer le variateur de vitesse à des désinfectants du groupe des halogènes.
Le non-respect de cette consigne peut endommager les composants électriques du variateur de vitesse.
Ne pas emballer le variateur de vitesse dans des matériaux en bois qui ont subi une fumigation ou une stérilisation.
Ne pas stériliser le paquet entier une fois le produit emballé.
u Consignes générales d'application
n Sélection
Installation d'une réactance
Utiliser une réactance CA ou une bobine CC dans les situations suivantes:
• Pour atténuer l'harmonique de courant.
• Pour atténuer le courant de crête résultant de la commutation de condensateurs.
• Lorsque l'alimentation électrique est supérieure à 600 kVA.
• Lorsque le variateur de vitesse fonctionne à partir d'un système d'alimentation électrique avec des convertisseurs à thyristor.
Note: une bobine CC est intégrée dans les modèles de variateur de vitesse 2A0110 à 2A0415 et 5A0041 à 5A0242.
4000
600
0
60 400
Capacité du variateur de vitesse (kVA)
Capacité de
l'alimentation de
puissance (kVA)
Réactance pour harmoniques de
l'alimentation de puissance
requise
Réactance
inutile

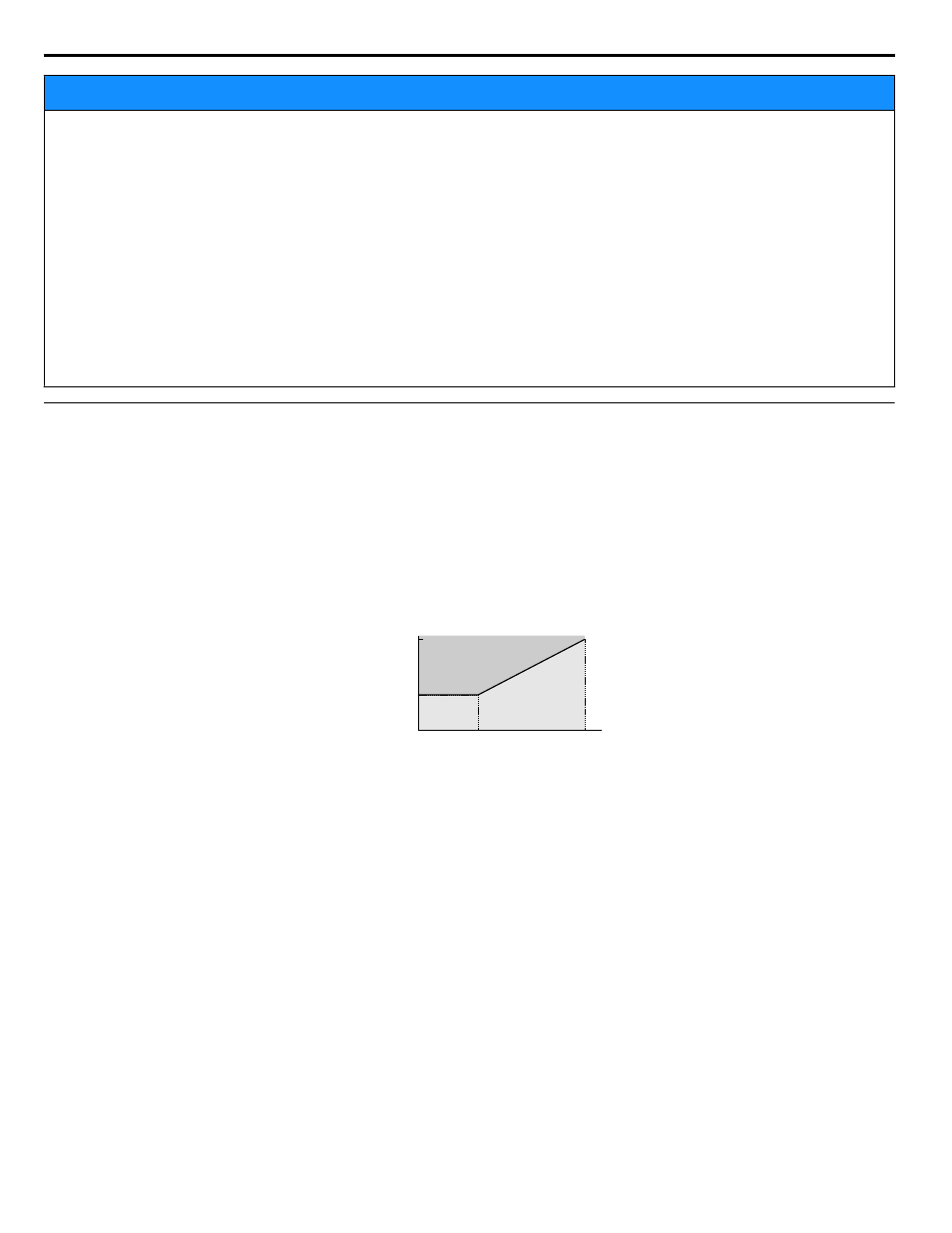

Figure i.1 Installation d'une réactance
Capacité du variateur de vitesse
Pour les moteurs spécialisés, s'assurer que le courant nominal du moteur est inférieur au courant de sortie nominal du variateur
de vitesse.
Lorsque plus d'un moteur est utilisé en parallèle depuis un seul variateur de vitesse, la capacité de celui-ci doit être supérieure
au [courant nominal total du moteur × 1.1].
Couple de démarrage
La surcharge nominale du variateur de vitesse détermine les caractéristiques de démarrage et d'accélération du moteur.
S'attendre à un couple inférieur que lors de l'utilisation avec l'alimentation en ligne. Pour obtenir davantage de couple de
démarrage, utiliser un variateur de vitesse plus grand ou augmenter la capacité du moteur et du variateur de vitesse.
Arrêt d'urgence
Lorsque le variateur de vitesse produit une faute, la sortie se ferme, mais le moteur ne s'arrête pas immédiatement. Un frein
mécanique peut être requis lorsqu'il est nécessaire d'arrêter le moteur plus rapidement que ne le permet la fonction Arrêt rapide
du variateur de vitesse.
Options
REMARQUE: les bornes B1, B2, ⊖, ⊕1, ⊕2 et ⊕3 sont utilisées uniquement pour connecter des dispositifs compatibles offerts en option
et conçus spécifiquement pour le variateur de vitesse. Connecter des appareils non approuvés par Yaskawa à ces bornes peut endommager
le variateur de vitesse.
i.2 Sécurité générale
