3.8 Connexions des entrées/sorties de commande
u
Mode collecteur/source pour entrées numériques
Utiliser le cavalier entre les bornes SC et SP ou SC et SN pour choisir entre le mode collecteur, le mode source ou l’alimentation
électrique externe pour les entrées numériques S1 à S8 comme illustré à la
(Réglage par défaut: mode collecteur,
alimentation électrique interne).
REMARQUE: ne pas court-circuiter les bornes SP et SN. Le non-respect de cette consigne endommagera le variateur de vitesse.

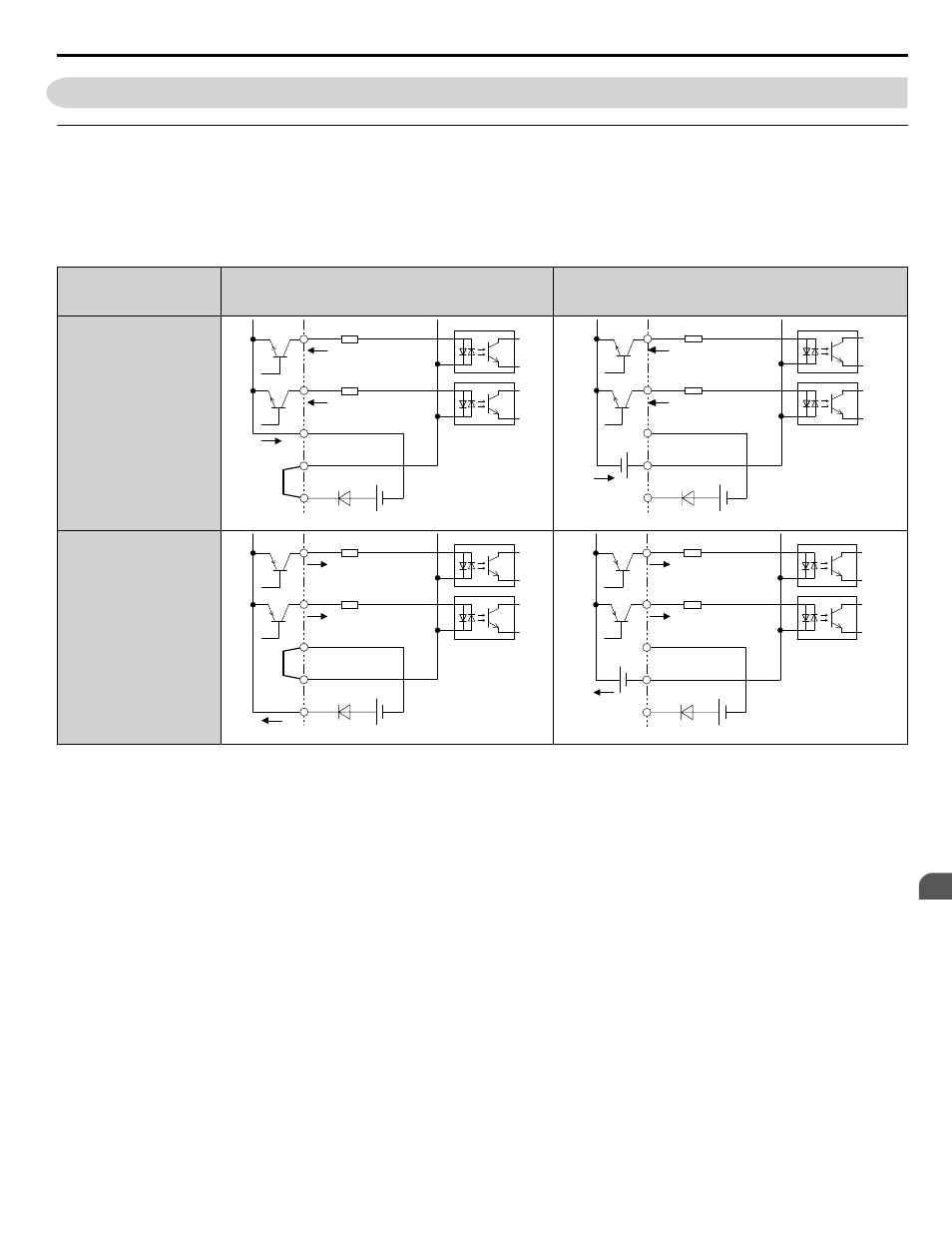

Table 3.12 Sélection du mode collecteur/source/alimentation électrique externe pour entrée numérique
Mode
Alimentation électrique interne du variateur de
vitesse
(bornes SN et SP)
Alimentation électrique externe 24 V cc
Mode collecteur (NPN)
SC
S8
S7
24 V cc
SP
SN
SC
S8
S7
24 V cc
SP
SN
Externe
24 V cc
Mode source (PNP)
SC
S8
S7
24 V cc
SP
SN
SC
S8
S7
24 V cc
SP
SN
Externe
24 V cc
