Remise en place des couverts avant et du clavier d'opération
1.
Remettre en place et fixer les couverts avant (A et D) et remettre en place le clavier d'opération (B).
D
A
B
NS MS
TX RX

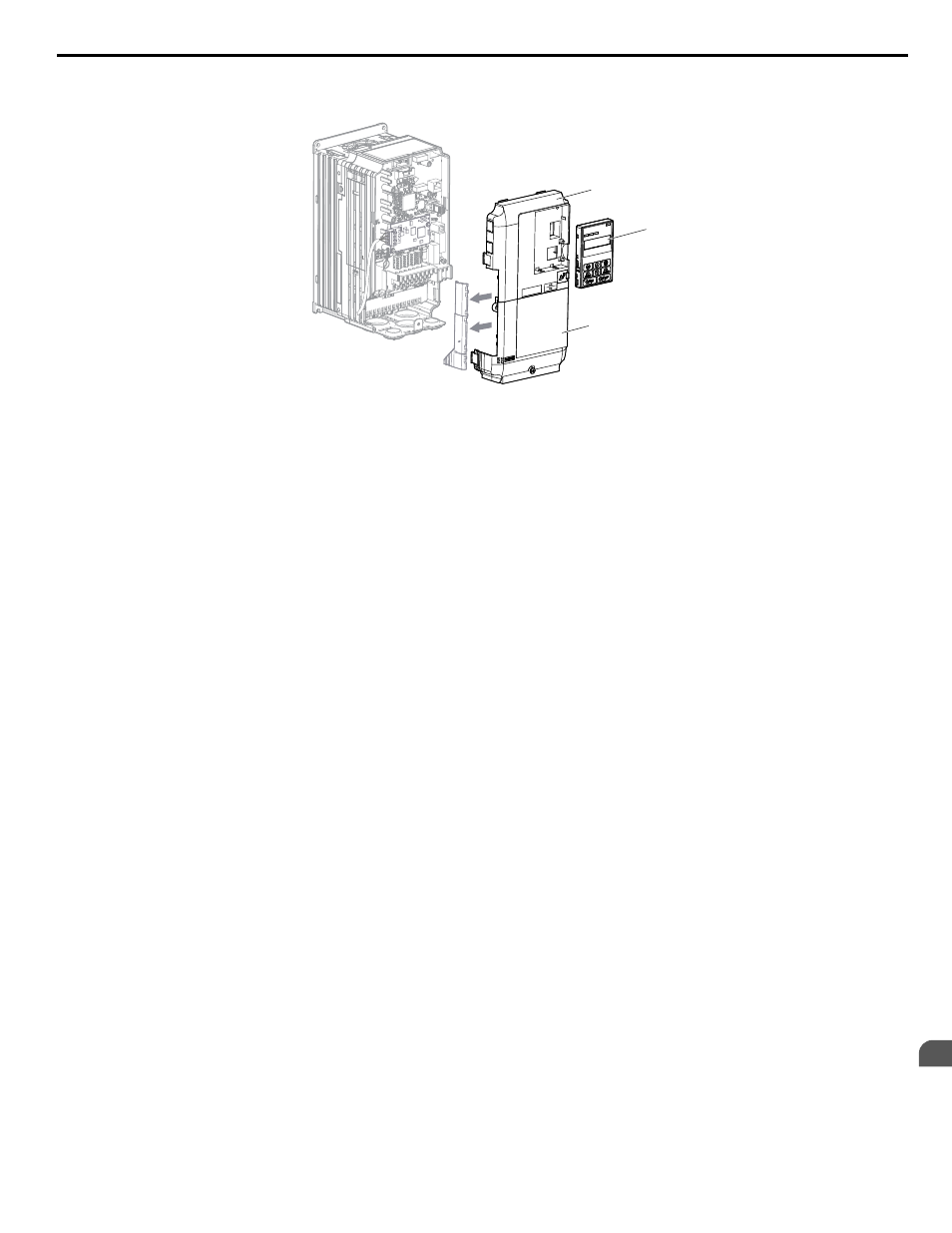

Figure 7.6 Remise en place des couverts avant et du clavier d'opération
Note: s'assurer que le câblage de la carte d'option n'entravera pas la remise en place des couverts avant sur le variateur de vitesse.
S'assurer qu'aucun câble n'est pincé entre les couverts avant et le variateur de vitesse lors de la remise en place des couverts.
