Yaskawa AC Drive P1000 Industrial - Manuel (Page 112)

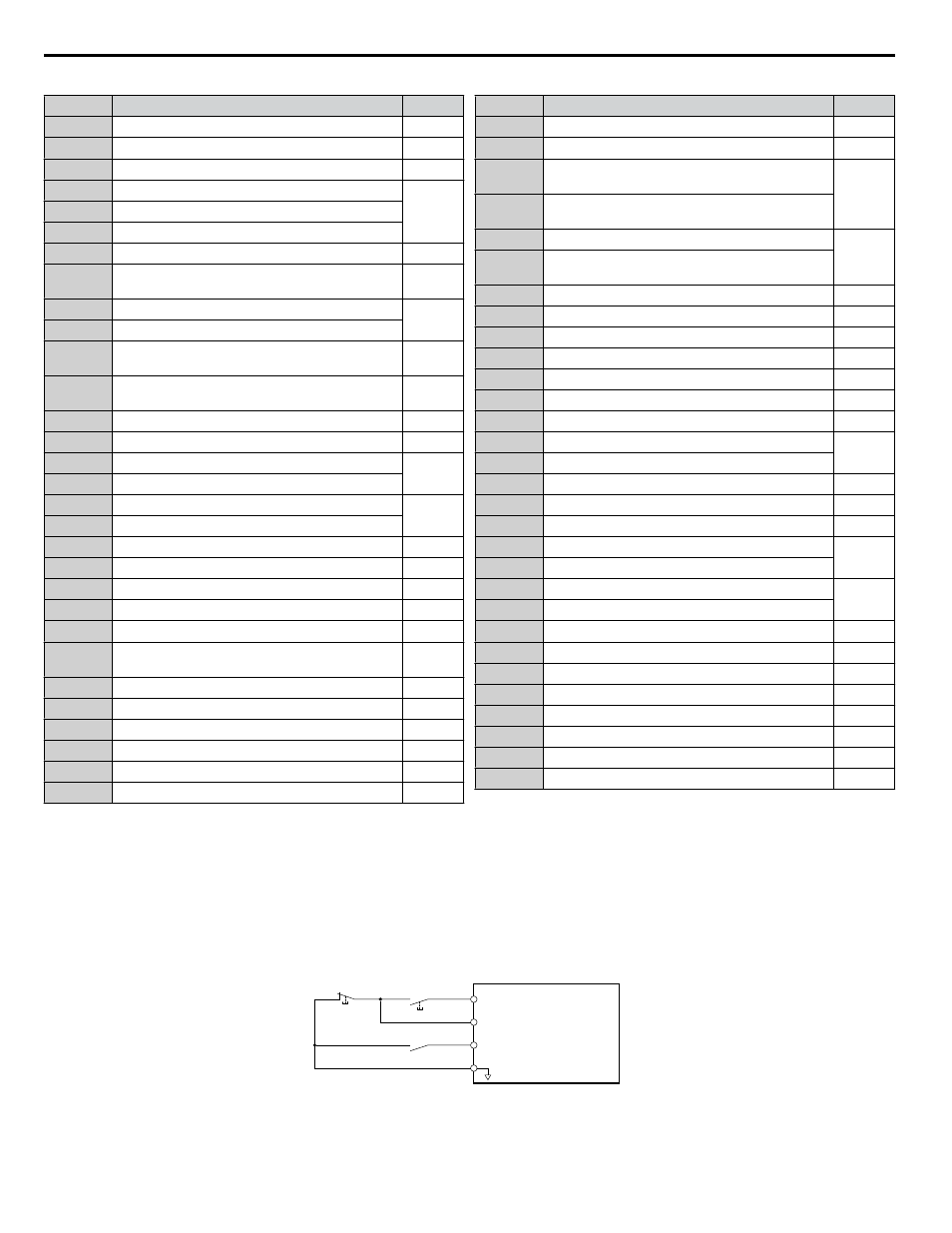

Table 4.27 Réglages De La Borne D'Entrée Numérique Multifonction
Réglage Fonction Page
0 Séquence À Trois Fils 112
1 Sélection De LOCAL/REMOTE —
2 Sélection De La Référence Externe 1/2 —
3 Référence Multivitesse 1
— 4 Référence Multivitesse 2
5 Référence Multivitesse 3
6 Sélection De La Référence Jog —
7
Sélection De La Durée D'Accélération/De
Décélération 1
—
8 Commande De Blocage Des IGBT (N.O.)
—
9 Commande De Blocage Des IGBT (N.F.)
A
Pause De La Rampe D’Accélération/De
Décélération
—
B
Alarme De Surchauffe Du Variateur De Vitesse
(oH2)
—
C Sélection De L’Entrée De La Borne Analogique —
F Mode Passerelle —
10 Commande Haut
—
11 Commande Bas
12 Jog Vers L'Avant
—
13 Jog En Marche Arrière
14 Réinitialisation Après Une Faute —
15 Arrêt Rapide (N.O.) —
17 Arrêt Rapide (N.F.) —
18 Entrée De La Fonction De Minuterie —
19 Désactivation Du PID —
1A
Sélection De La Durée D'Accélération/De
Décélération 2
—
1B Verrouillage Du Programme —
1E Maintien De L'Échantillon De Référence —
20 à 2F Faute Externe —
30 Réinitialisation De La Valeur Intégrale Du PID —
31 Maintien De La Valeur Intégrale Du PID —
32 Référence Multivitesse 4 —
Réglage Fonction Page
34 Annulation Du Démarreur Progressif PID —
35 Sélection Du Niveau D'Entrée PID —
40
Commande De Marche Avant (séquence à
deux fils)
—
41
Commande De Marche Arrière (séquence à
deux fils)
42 Commande De Marche (séquence à deux fils 2)
—
43
Commande AVANT/ARRIÈRE (séquence à
deux fils 2)
47 Configuration Du Nœud —
51 Désactiver La Minuterie Séquentielle —
52 Annuler La Minuterie Séquentielle Active —
60 Commande De Freinage Par Injection de CC —
61 Commande De Recherche De Vitesse Externe 1 —
62 Commande De Recherche De Vitesse Externe 2 —
63 Affaiblissement Du Champ —
65 Antipanne KEB 1 (N.F.)
—
66 Antipanne KEB 1 (N.O.)
67 Mode De Test Des Communications —
68 Freinage Par Glissement Élevé (HSB) —
6A Variateur De Vitesse Activé —
75 Commande Haut 2
—
76 Commande Bas 2
7A Antipanne KEB 2 (N.F.)
—
7B Antipanne KEB 2 (N.O.)
A8 PI Secondaire Désactivé (N.O.) —
A9 PI Secondaire Désactivé (N.F.) —
AA Fonctionnement Inverse Du PI Secondaire —
AB Réinitialisation De La Valeur Intégrale Du PI —
AC Maintien De La Valeur Intégrale Du PI —
AD Sélectionner Les Paramètres Secondaires Du PI —
AF Surpassement de l'Urgence de la Marche Avant —
B0 Surpassement de l'Urgence de la Marche Arrière —
Réglage 0: Séquence À Trois Fils
L'entrée numérique programmée pour le contrôle à trois fils devient l'entrée de marche avant/arrière bidirectionnelle, S1 devient
l'entrée de la commande de marche et S2 devient l'entrée de la commande d'arrêt.
Le variateur de vitesse démarre le moteur lorsque l'entrée S1, définie pour la commande de marche, se ferme pendant plus de
2 ms. Le variateur de vitesse arrête le moteur lorsque l'entrée de commande d'arrêt S2 est relâchée. Lorsque l'entrée numérique
programmée pour la marche avant/arrière est ouverte, le variateur de vitesse est réglé pour la marche avant. Lorsque l'entrée
numérique est fermée, le variateur de vitesse est réglé pour le fonctionnement vers l'arrière.
Note: saisir les commandes de marche et d'arrêt par le biais de S1 et S2 lors de la sélection de la séquence à trois fils.
S1
S2
S5
SN
Commande de marche
(En marche lorsque fermé)
VARIATEUR DE VITESSE Commutateur d'arrêt
(N.F.)
Commutateur de marche
(N.O.)
Commande d'arrêt
(À l'arrêt lorsque ouvert)
FWD/REV (Entrée multifonction)
(H1-05 = 0)
Entrée commune numérique
standard
Figure 4.19 Diagramme de câblage de la séquence à trois fils
4.6 Réglage primaire du variateur de vitesse
112 YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide
