2 ms min.
Commande
de marche
Peut être soit
ON (allumé)
ou OFF (éteint)
2 ms min.
ON (arrière) (allumé)
Avant Arrêt Arrière Arrêt
Peut-être soit ON (allumé) ou OFF (éteint)
OFF (avant)
(éteint)
Avant
Vitesse du
moteur
Commande
de marche
avant/arrière
Commande
d'arrêt

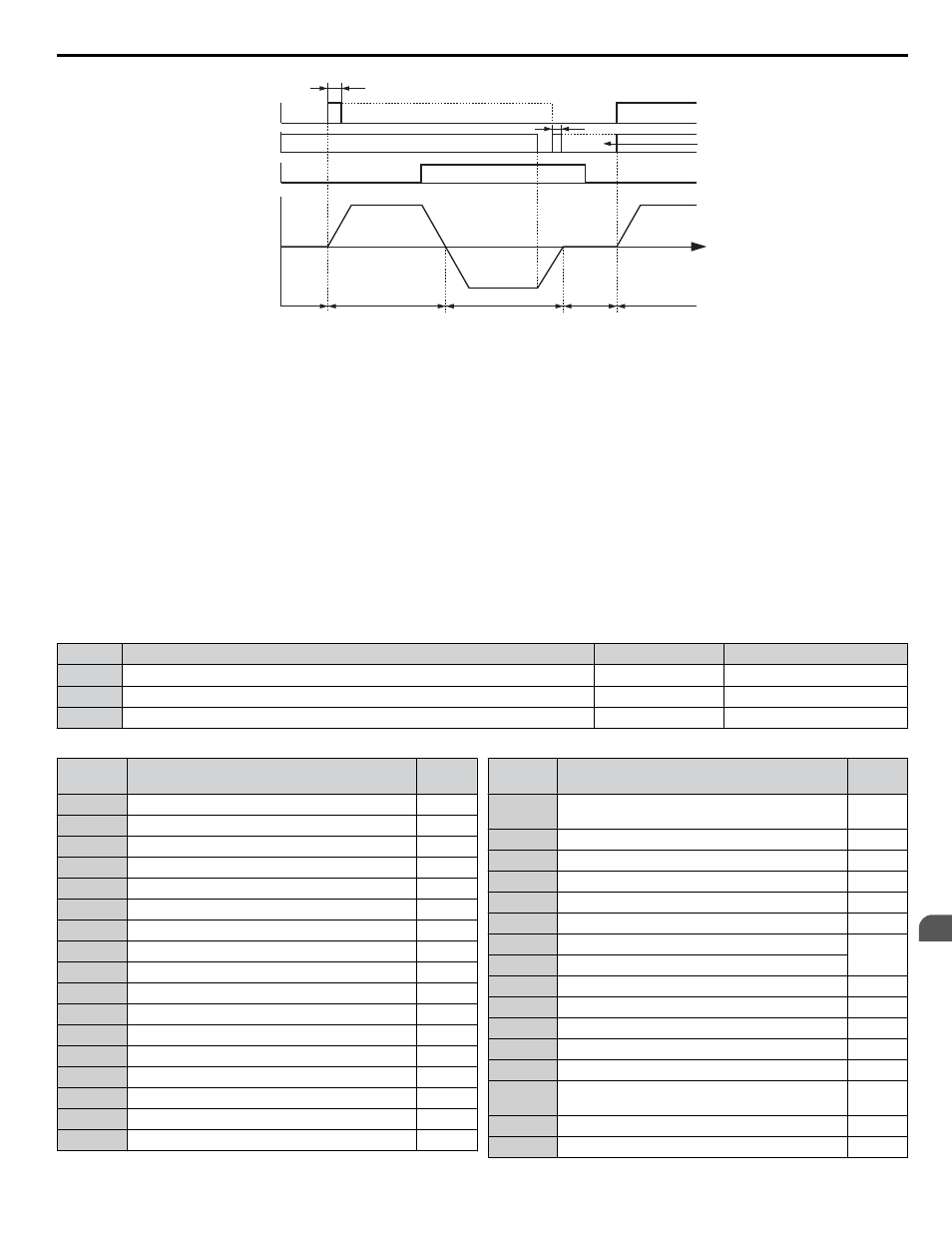

Figure 4.20 Séquence À Trois Fils
Note: 1. La commande de marche doit être fermée pendant plus de 2 ms.
2. Si la commande de marche est active au démarrage et que b1-17 = 0 (commande de marche au démarrage non acceptée), la LED de
marche clignotera pour indiquer que les fonctions de protection fonctionnent. Si l'application l'exige, régler b1-17 à 1 pour émettre
automatiquement une commande de marche au démarrage du variateur de vitesse.
MISE EN GARDE! Risque de mouvement brusque. S’assurer que les circuits de marche/arrêt et les circuits de sécurité sont correctement
câblés et en bon état avant de mettre le variateur de vitesse sous tension. Le non-respect de cette consigne pourrait entraîner des blessures
graves, voire mortelles, occasionnées par des équipements en mouvement.
MISE EN GARDE! Risque de mouvement brusque. Le variateur de vitesse peut démarrer de façon inattendue en marche arrière après de
démarrage s'il est câblé pour une séquence à trois fils, mais réglé pour une séquence à deux fils (réglage par défaut). Veiller à ce que b1-17
soit réglé à « 0 » (le variateur de vitesse n'accepte pas de commande de marche active au démarrage). Lors de l'initialisation du variateur
de vitesse, utiliser une initialisation à trois fils. Le non-respect de cette consigne pourrait entraîner des blessures graves, voire mortelles,
occasionnées par des équipements en mouvement.
n H2-01 à H2-03: Sélection De La Fonction Des Bornes M1-M2, M3-M4 et MD-ME-MF
Le variateur de vitesse est doté de trois bornes de sortie multifonction. Le Table 4.28 énumère la liste des fonctions disponibles
pour ces bornes en utilisant H2-01, H2-02 et H2-03.
Nº Nom du paramètre Plage de réglage Réglage par défaut
H2-01 Sélection De La Fonction De La Borne M1-M2 (relais) 0 à 192 0: Pendant le fonctionnement
H2-02 Sélection De La Fonction De La Borne M3-M4 (relais) 0 à 192 1: Vitesse Zéro
H2-03 Sélection De La Fonction De La borne MD-ME-MF (relais) 0 à 192 2: Concordance de vitesse 1
Table 4.28 Réglages de la borne de sortie numérique multifonction
Utilisate
ur
Fonction
0 Pendant Le Fonctionnement —
1 Vitesse Zéro —
2 Concordance De Vitesse 1 114
3 Vitesse De Concordance Réglée Par L'utilisateur 1 114
4 Détection De Fréquence 1 —
5 Détection De Fréquence 2 —
6 Variateur De Vitesse Prêt —
7 Sous-tension Du Bus CC —
8 Pendant Un Blocage Des IGBT (N.O.) —
9 Source De La Référence De Fréquence —
A Source De La Commande De Marche —
B Détection De Couple 1 (N.O.) —
C Perte De La Consigne De Fréquence —
D Faute de la résistance de freinage —
E Faute —
F Mode Passerelle —
10 Faute Mineure —
Utilisate
ur
Fonction
11
Commande De Réinitialisation Active Après Une
Faute
—
12 Sortie De La Minuterie —
13 Concordance De Vitesse 2 —
14 Vitesse De Concordance Réglée Par L'utilisateur 2 —
15 Détection De Fréquence 3 —
16 Détection De Fréquence 4 —
17 Détection De Couple 1 (N.F.)
—
18 Détection De Couple 2 (N.O.)
19 Détection De Couple 2 (N.F.) —
1A Pendant La Marche Arrière —
1B Pendant Un Blocage Des IGBT (N.F.) —
1E Redémarrage Activé —
1F Alarme De Surcharge Du Moteur (oL1) —
20
Préalarme De Surchauffe Du Variateur De Vitesse
(oH)
—
22 Détection De L'Affaiblissement Mécanique —
2F Période D'Entretien —
4.6 Réglage primaire du variateur de vitesse
