2.1 Installation mécanique
Cette section décrit les spécifications, les procédures et l'environnement pour une installation appropriée du variateur de vitesse.
u Environnement d'installation
Pour aider à prolonger le rendement optimal du variateur de vitesse, installer celui-ci dans un environnement correspondant
aux spécifications du Table 2.1 .
Table 2.1 Environnement d'installation
Environnement Conditions
Zone d'installation À l'intérieur
Température ambiante
-10 °C à +40 °C (IP20/NEMA type 1)
-10 °C à +50 °C (IP00/à châssis ouvert)
La fiabilité du variateur de vitesse augmente dans des environnements où les fluctuations de température sont limitées.
Lors de l'utilisation d'un boîtier, installer un ventilateur de refroidissement ou un climatiseur dans la zone pour veiller à
ce que la température de l'air à l'intérieur du boîtier ne dépasse pas les niveaux spécifiés.
Ne pas laisser de glace se former sur le variateur de vitesse.
Humidité 95% d'humidité relative ou moins, sans condensation
Température d'entreposage -20 à +60 °C
Zone environnante
Installer le variateur de vitesse dans une zone libre de:
• brouillards d'huile et de poussière
• copeaux métalliques, huile, eau et autres matériaux étrangers
• matières radioactives
• matières combustibles (par exemple, le bois)
• gaz et liquides toxiques
• vibrations excessives
• chlorures
• rayons directs du soleil.
Altitude 1000 m ou moins, jusqu'à 3000 m avec déclassement
Vibration
10 à 20 Hz à 9.8 m/s 2 (32.15 ft/s 2 ) <1>
20 à 55 Hz à 5.9 m/s 2 (19.36 ft/s 2 ) (modèles 2A0004 à 2A0211, 4A0002 à 4A0165 et 5A0003 à 5A0099) ou
2.0 m/s 2 (6.56 ft/s 2 ) (modèles 2A0250 à 2A0415, 4A0208 à 4A1200 et 5A0125 à 5A0242)
Orientation Installer le variateur de vitesse à la verticale pour maximiser les effets de refroidissement.
<1> Les modèles 4A0930 et 4A1200 sont classés à 5.9 m/s 2 (19.36 ft/s 2 )
REMARQUE: éviter de placer les périphériques du variateur, des transformateurs ou d'autres appareils électroniques à proximité du
variateur de vitesse, car le bruit généré peut entraîner des opérations erronées. S'il est nécessaire d'utiliser ces appareils à proximité du
variateur de vitesse, prendre les mesures appropriées pour protéger le variateur du bruit.
REMARQUE: éviter que des matériaux étrangers, comme des copeaux métalliques et des morceaux de fils, tombent dans le variateur de
vitesse pendant l'installation. Le non-respect de cette consigne pourrait endommager le variateur de vitesse. Placer une housse temporaire
au-dessus du variateur de vitesse pendant l'installation. Retirer la housse temporaire avant le démarrage du variateur de vitesse, car celle-
ci réduira la ventilation et provoquera la surchauffe du variateur de vitesse.
u Orientation de l'installation et espacement

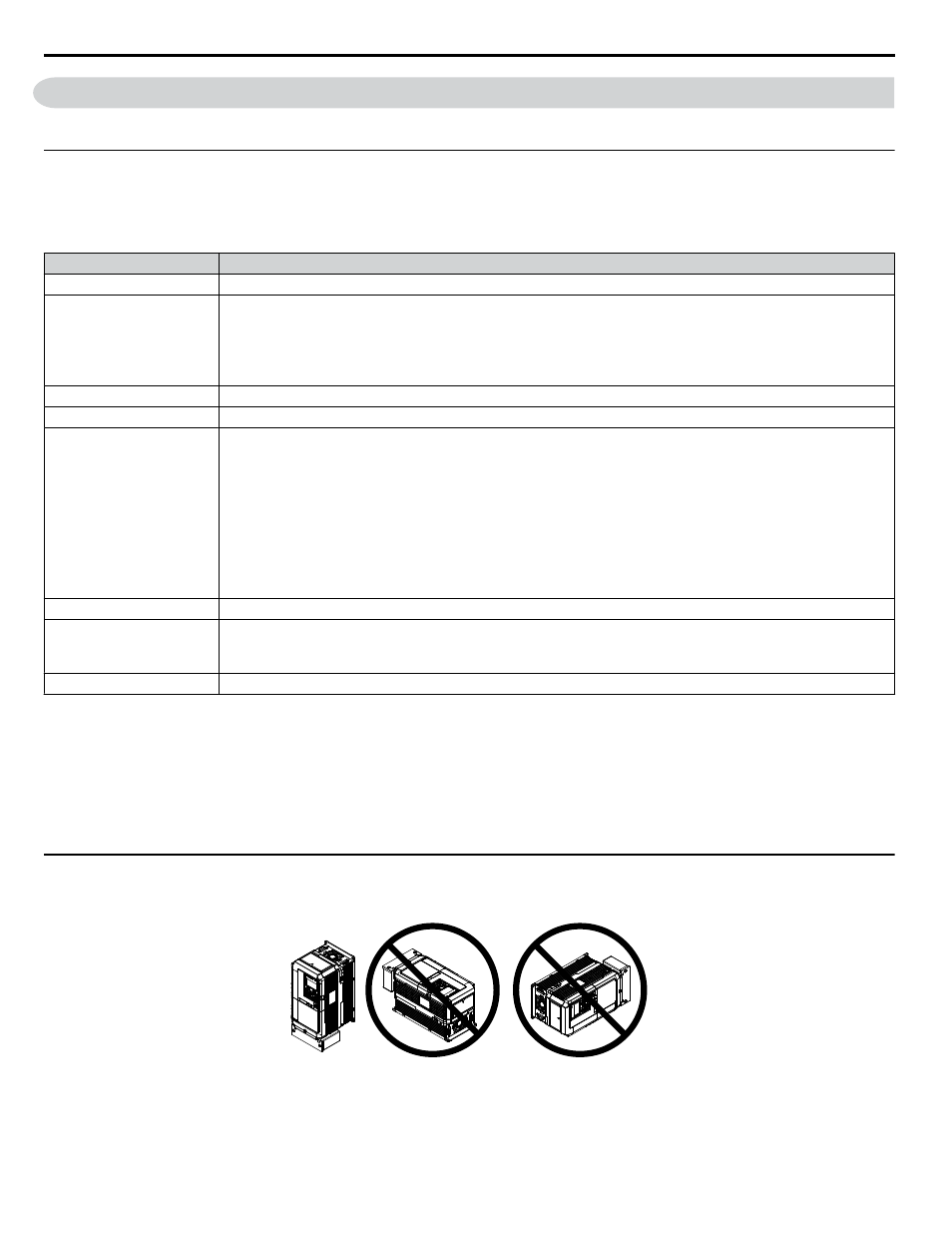

Installer le variateur de vitesse à la verticale comme illustré à la Figure 2.1 pour assurer un refroidissement approprié.
Figure 2.1 Orientation correcte de l’installation
REMARQUE: installer le variateur de vitesse à la verticale comme spécifié dans le manuel. Le non-respect de cette consigne peut
endommager le variateur de vitesse en raison d'un refroidissement incorrect.
