4.1 Utilisation du clavier d’opération

Utiliser le clavier d'opération pour saisir des commandes de marche et d'arrêt, éditer les paramètres et afficher les données, y

compris les renseignements relatifs aux fautes et aux alarmes.

u

Touches et affichages

LO

RE

F2

F1

ESC

RUN

STOP

ENTER

RESET

ALM

DIGITAL OPERATOR

12

11

9
8

1

2

3

10

4

5 6

7

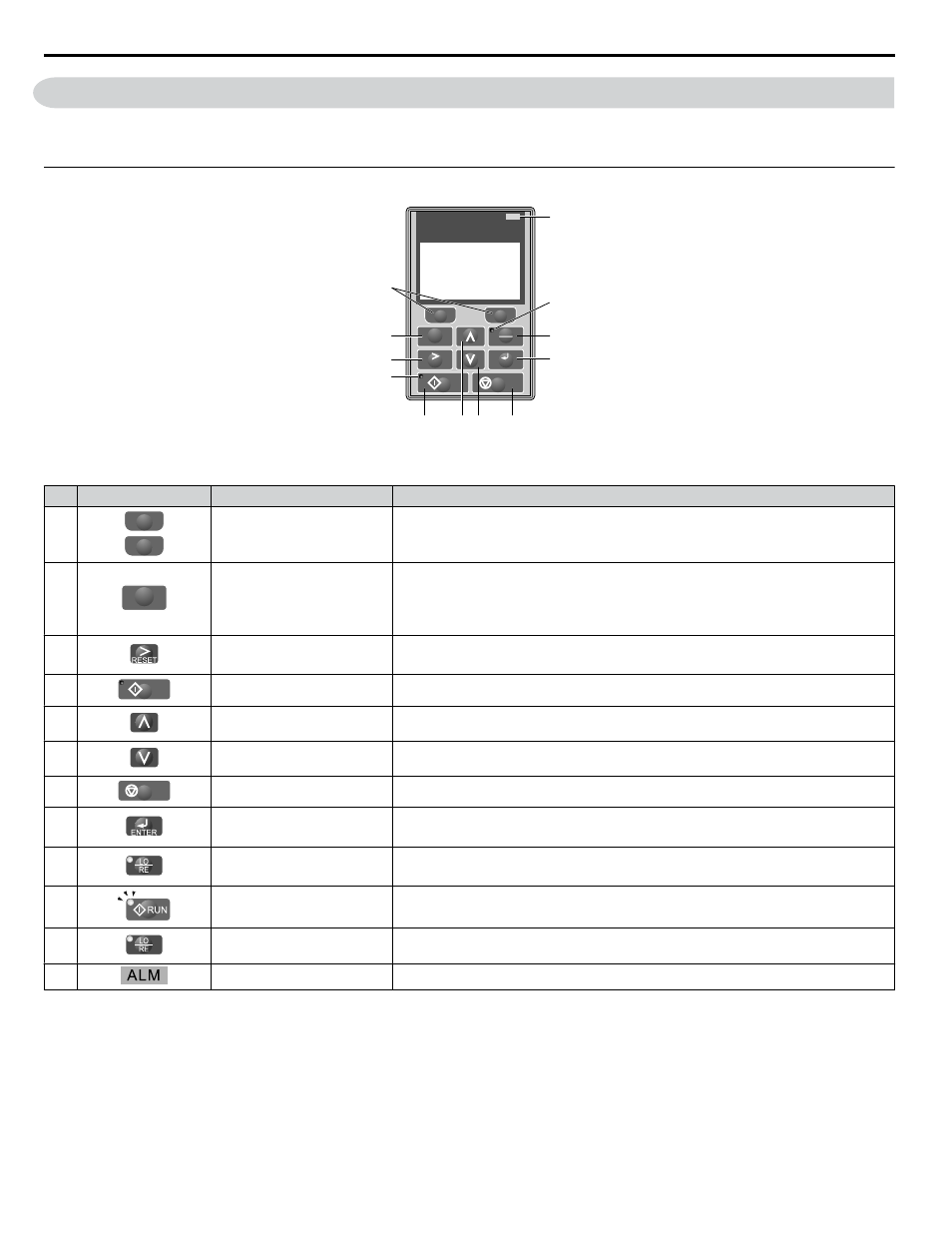

Figure 4.1 Touches et affichages du clavier d'opération

Affichage

Nom

Fonction

1

F1

F2

Touche de fonction

(F1, F2)

Les fonctions assignées à F1 et F2 varient selon le menu affiché à l'heure actuelle. Le nom

de chaque fonction apparaît dans la moitié inférieure de la fenêtre d'affichage.

2

ESC

Touche ESC

• Permet de revenir à l'affichage précédent.
• Déplace le curseur d'un espace vers la gauche.
• Appuyer sur ce bouton et le maintenir enfoncé permettra de revenir à l'affichage de

référence de fréquence.

3

Touche RESET

• Déplace le curseur vers la droite.
• Réinitialise le variateur de vitesse pour effacer une situation de faute.

4

RUN

Touche RUN

Démarre le variateur de vitesse en mode LOCAL.

5

Touche flèche vers le haut

Fait défiler vers le haut pour afficher le prochain élément, sélectionne le numéro des

paramètres et incrémente les valeurs de réglage.

6

Touche flèche vers le bas

Fait défiler vers le bas pour afficher l'élément précédent, sélectionne le numéro des

paramètres et décrémente les valeurs de réglage.

7

STOP

Touche STOP

<1>

Arrête le fonctionnement du variateur de vitesse.

8

Touche ENTER

• Permet de saisir les valeurs et les réglages des paramètres.
• Sélectionne un élément du menu à déplacer d'un affichage à l'autre

9

Touche de sélection LO/RE

<2>

Bascule le contrôle du variateur de vitesse entre le clavier (LOCAL) et une source externe

(REMOTE) pour la commande de marche et la référence de fréquence.

10

Témoin lumineux RUN

Allumé lorsque le variateur de vitesse fait fonctionner le moteur. Se reporter à la page

84

pour plus de détails.

11

Témoin lumineux LO/RE

Allumé lorsque le clavier est sélectionné pour faire fonctionner le variateur de vitesse

(mode LOCAL). Se reporter à la page

84

pour plus de détails.

12

Témoin lumineux LED ALM

Se reporter à Indicateurs d’ALARME (LED ALM) à la page 84

.

<1> La touche STOP a la plus grande priorité. En appuyant sur la touche STOP, le variateur de vitesse arrêtera toujours le moteur, même si une commande

de marche est active depuis n'importe quelle source de commande de marche externe. Pour désactiver la priorité de la touche STOP, régler le
paramètre o2-02 à 0.

<2> La touche LO/RE permet de basculer entre LOCAL et REMOTE lorsque le variateur de vitesse est arrêté. Pour désactiver la touche LO/RE pour

ne plus basculer entre LOCAL et REMOTE, régler le paramètre o2-01 à 0.
