Page 48
u
Modèles de classe triphasée 200 V 2A0169 à 2A0211
Modèles de classe triphasée 400 V 4A0088 à 4A0139
Modèles de classe triphasée 600 V 5A0062 à 5A0099
+1
–
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
+
+3
Bobine CC
Relais
Carte de
gachette
Carte de
Contrôle
Clavier
Capteur de
courant

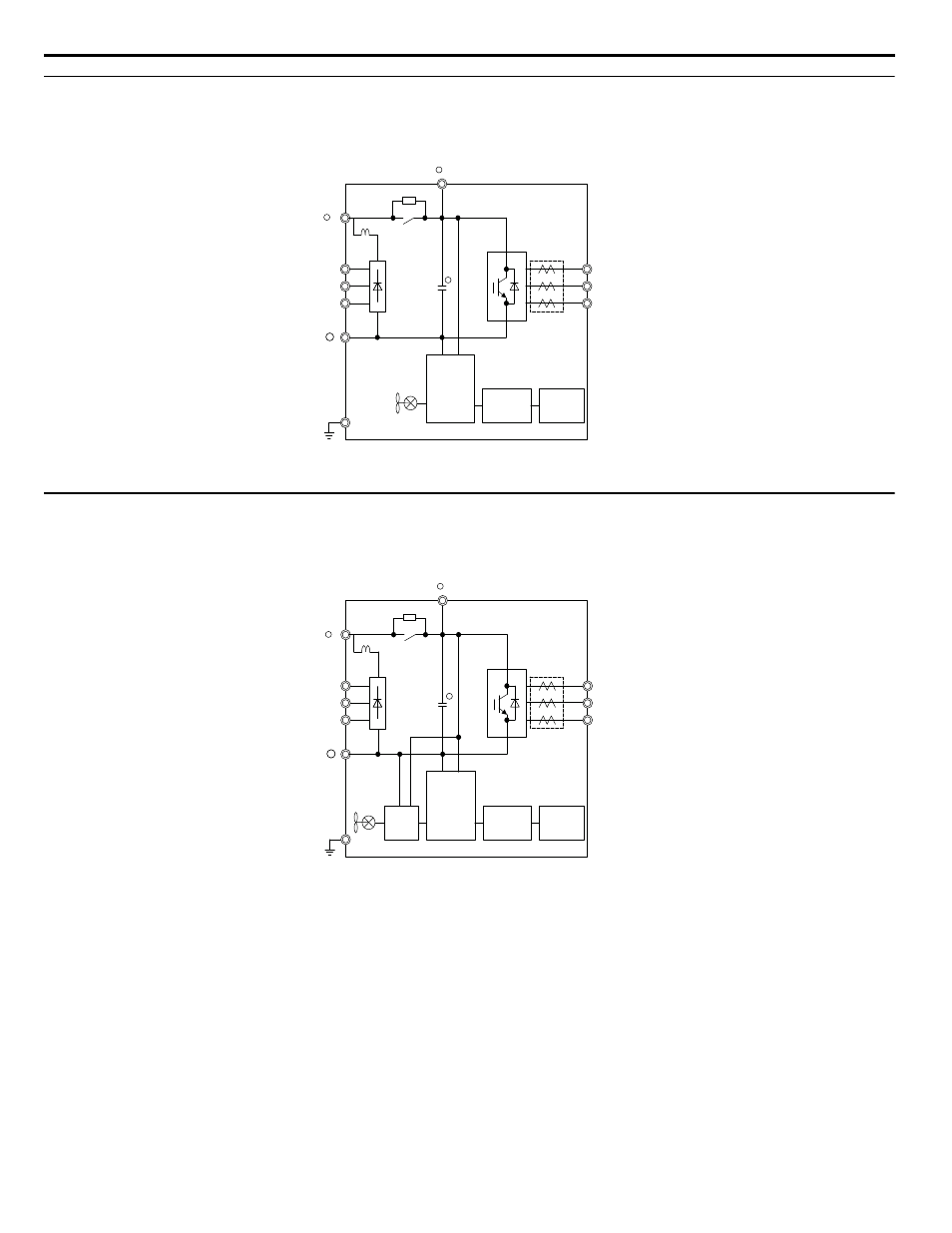

Figure 3.4 Connexion des bornes du circuit principal
u
Modèles de classe triphasée 200 V 2A0250 à 2A0415
Modèles de classe triphasée 400 V 4A0165 à 4A0675
Modèles de classe triphasée 600 V 5A0125 à 5A0242
+1
–
R/L1
S/L2
T/L3
U/T1
V/T2
W/T3
+3
+
24 V
Alimentation
électrique
Bobine CC
Relais
Carte de
gachette
Carte de
Contrôle
Clavier
Capteur de
courant
Figure 3.5 Connexion des bornes du circuit principal
3.2 Schéma de connexion du circuit principal
48
