u Modèles de classe triphasée 400 V 4A0930 et 4A1200
+1
–
R/L1
S/L2
T/L3
R1/L11
S1/L21
T1/L31
U/T1
V/T2
W/T3
+3
+
24 V
Alimentation
électrique
Bobine CC
Relais
Carte de
gachette Carte de
Contrôle
Clavier
Capteur de
courant

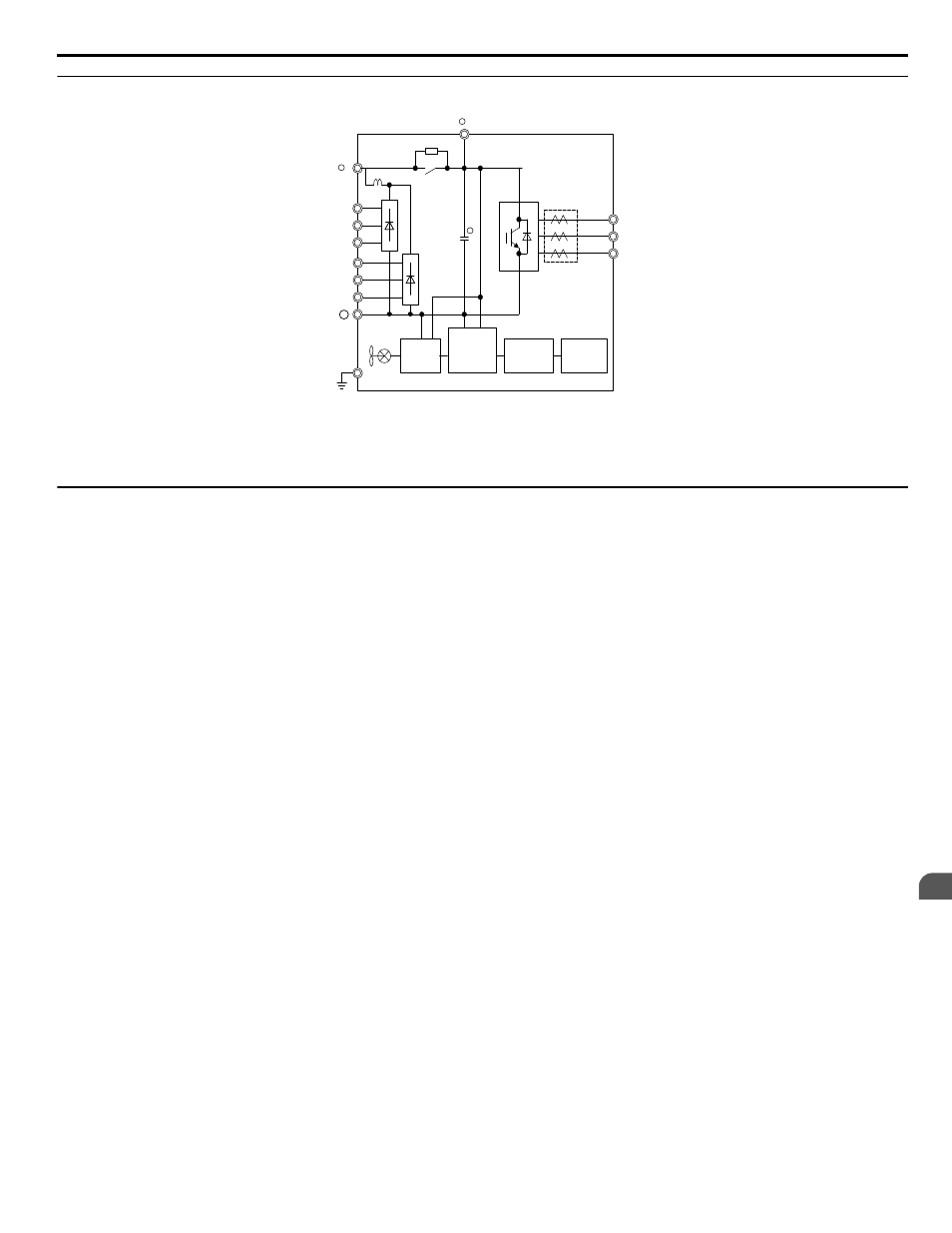

Figure 3.6 Connexion des bornes du circuit principal
Note: les modèles 4A0930 et 4A1200 sont compatibles pour le branchement avec un redressement en 12 phases. Se reporter à Redressement en
12 phases à la page 49 pour des détails.
u Redressement en 12 phases
n Retrait du cavalier
Les modèles 4A0930 et 4A1200 sont compatibles pour le branchement avec un redressement en 12 phases. Le fonctionnement
avec un redressement en 12 phases exige que l'utilisateur prépare un transformateur à 3 bobinages séparément pour
l'alimentation électrique. Communiquer avec Yaskawa ou le représentant commercial le plus près pour les spécifications
relatives au transformateur.
MISE EN GARDE! Risque d'incendie. L'omission de retirer le cavalier qui court-circuite les bornes de l'alimentation électrique du circuit
principal lors d'un fonctionnement avec un redressement en 12 phases peut entraîner des blessures graves, voire mortelles occasionnées
par un incendie.
3.2 Schéma de connexion du circuit principal
