Inspection et entretien
MISE EN GARDE! Risque de choc électrique. Les condensateurs du variateur de vitesse ne se déchargent pas immédiatement après avoir
coupé l'alimentation. Après avoir coupé l’alimentation, attendre que le délai minimum indiqué sur le variateur de vitesse soit écoulé avant
de toucher tout composant. Le non-respect de cette consigne peut causer des blessures au personnel en raison d'un choc électrique.
MISE EN GARDE! Risque de brûlure. Étant donné que le dissipateur peut devenir très chaud pendant le fonctionnement, prendre les
précautions appropriées pour éviter les brûlures. Au moment de remplacer le ventilateur de refroidissement, couper l'alimentation et attendre
quinze minutes pour s'assurer que le dissipateur est refroidi. Le non-respect de cette consigne peut entraîner des blessures au personnel.
Câblage
Yaskawa recommande l'utilisation de cosses circulaires pour la terminaison des câbles sur tous les modèles de variateur de
vitesse. Les modèles de variateur de vitesse 2A0069 à 2A0415, 4A0058 à 4A1200 et 5A0041 à 5A0242 nécessitent l'utilisation
de cosses circulaires conformes à la norme UL/cUL. Utiliser uniquement les outils recommandés par le fabricant de la cosse
pour le sertissage.
Transport du variateur de vitesse
REMARQUE: ne jamais nettoyer le variateur de vitesse à la vapeur. Pendant le transport, ne pas laisser le variateur de vitesse entrer en
contact avec des sels, le fluor, le brome, de l'ester ortho-phtalate et autres produits chimiques nocifs semblables.
u Consignes relatives à l'application du moteur
n Moteurs à induction standard
Plage de basses vitesses
Le ventilateur de refroidissement d'un moteur standard doit refroidir suffisamment le moteur à la vitesse nominale.
L'application d'un couple total à basse vitesse pendant que la capacité autorefroidisssante de ce moteur réduit la vitesse
endommagera possiblement le moteur. Réduire le couple de charge pendant que le moteur ralentit pour éviter que la surchauffe
endommage le moteur. La Figure i.2 illustre les caractéristiques de charge permises pour un moteur Yaskawa standard. Utiliser
un moteur conçu précisément pour un fonctionnement avec un variateur de moteur lorsqu'un couple continu à 100% est
nécessaire à basses vitesses.
50
3 6 60
60
70
80
90
100
25% ED (ou 15 min)
40% ED (ou 20 min)
60% ED (ou 40 min)
Fréquence (Hz)
Fonctionnement continu
Couple
(%)
20

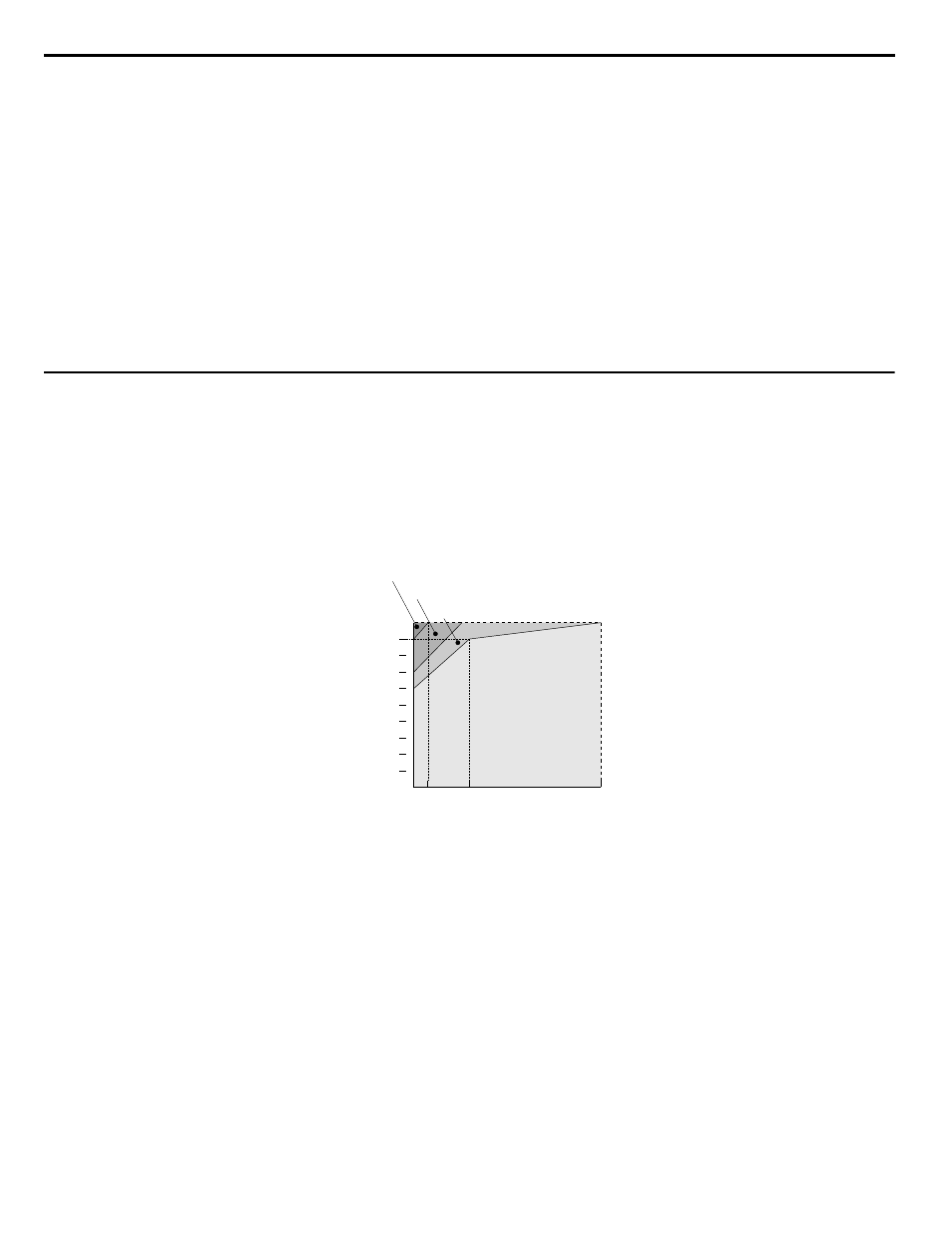

Figure i.2 Caractéristiques de la charge admissible pour un moteur de Yaskawa
Tolérance de l'isolation
REMARQUE: réviser les niveaux de tolérance de la tension du moteur et l’isolation du moteur dans des applications dont la tension d’entrée
est supérieure à 440 V ou des distances de câblage particulièrement longues.
Fonctionnement à vitesse élevée
REMARQUE: faire fonctionner un moteur au-delà de sa vitesse nominale peut causer des problèmes avec les roulements du moteur et
l’équilibre dynamique de l’appareil. Communiquer avec le fabricant du moteur ou de l'appareil.
Caractéristiques de couple
Les caractéristiques de couple diffèrent par rapport au fonctionnement direct du moteur depuis l'alimentation en ligne.
L'utilisateur doit pleinement comprendre les caractéristiques de couple de charge pour cette application.
Vibrations et chocs
Le variateur de vitesse permet de sélectionner un contrôle PWM porteur élevé et un PWM porteur bas. La sélection d'un PWM
porteur élevé permet de réduire l'oscillation du moteur.
i.2 Sécurité générale
