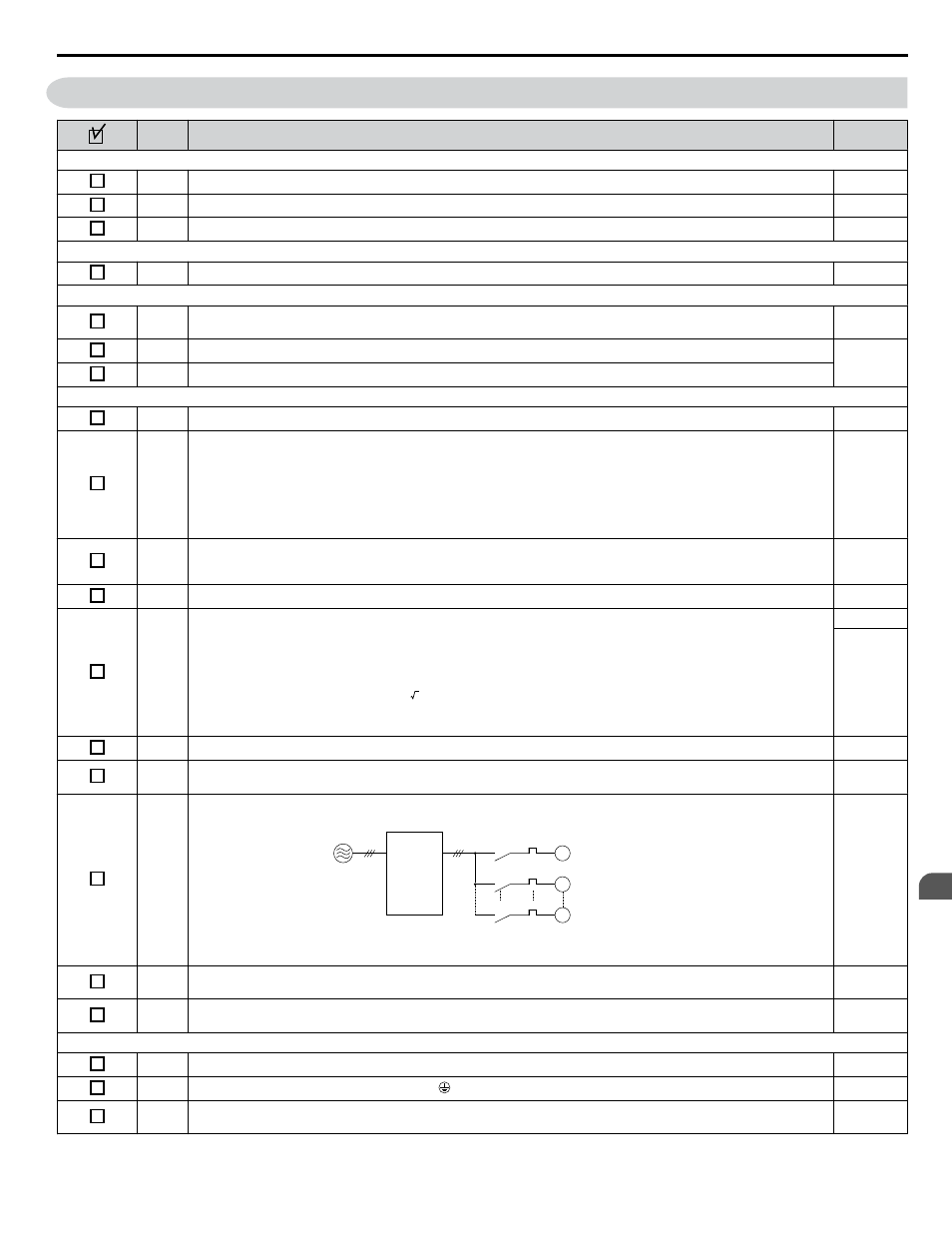

3.10 Liste de vérification du câblage
Nº
Élément
Page(s)
Variateur de vitesse, périphériques, cartes en option
1
Vérifier le numéro de modèle du variateur de vitesse pour vous assurer d’avoir reçu le modèle approprié.
2
S’assurer d’avoir les résistances de freinage, bobines de lien cc, filtres antibruit et autres périphériques adéquats.
–
3
Vérifier le numéro de modèle des cartes en option.
–
Zone d’installation et configuration physique
4
S’assurer que la zone entourant le variateur de vitesse est conforme aux spécifications.
Tension de l’alimentation, tension de sortie
5
La tension de l'alimentation électrique doit se situer dans la plage des spécifications de tension d'entrée du variateur de
vitesse.
6
La tension nominale du moteur doit correspondre aux spécifications de sortie du variateur de vitesse.
7
Vérifier que la capacité du variateur de vitesse est adéquate pour faire fonctionner le moteur.
Câblage du circuit principal
8
Confirmer qu’il existe une protection des circuits de dérivation conforme aux codes nationaux et locaux.
9
Câbler adéquatement l’alimentation aux bornes R/L1, S/L2 et T/L3 du variateur de vitesse.
Note:
confirmer ce qui suit lors du câblage des modèles 4A0930 et 4A1200:
• Retirer les cavaliers qui servent de court-circuit aux bornes R/L1-R1/L11, S/L2-S1/L21 et T/L3-T1/
L31 lors d’un fonctionnement avec redressement en 12 phases.
• Lors d'un fonctionnement sans redressement en 12 phases, câbler adéquatement les bornes R1/L11,
S1/L21 et T1/L31 en plus des bornes R/L1, S/L2 et T/L3.
10
Relier adéquatement le variateur de vitesse au moteur.
Les câbles du moteur doivent correspondre aux bornes de sortie R/T1, V/T2 et W/T3 du variateur de vitesse pour respecter
l'ordre des phases. Si l'ordre des phases est incorrect, le variateur de vitesse tournera en sens inverse.
11
Utiliser du fil à gaine vinyle 600 V ca pour l'alimentation électrique et les câbles du moteur.
12
Utiliser des fils de calibre approprié pour le circuit principal.
Se reporter à Calibre des fils du circuit principal et couple
.
• Tenir compte de la chute de tension lors de la sélection du calibre des fils. Augmenter le calibre des fils lorsque la chute
de tension est supérieure à 2% de la tension nominale du moteur. S’assurer que le calibre des fils est compatible avec
le carte de raccordement de raccordement. Utiliser la formule suivante pour calculer la chute de tension:
Chute de tension dans les lignes (V) = 3 × la résistance du fil (Ω/km) × la longueur du fil (m) × le courant (A) × 10
-3
• Si la longueur du câble entre le variateur de vitesse et le moteur dépasse 50 m, ajuster la fréquence porteuse définie à
C6-02 en conséquence.
13
Relier correctement le variateur de vitesse à la terre. Consulter la page
14
Serrer les vis des bornes du circuit de commande et de mise à la terre.
Se reporter à Calibre des fils du circuit principal
et couple de serrage à la page 60
15
Configurer des circuits de protection contre la surcharge lorsque plusieurs moteurs sont utilisés à partir d'un même variateur
de vitesse.
M1
OL1
OL2
OLn
MC1
MC2
MCn
M2
Mn
Variateur
de vitesse
MC1 - MCn
OL 1 - OL n
... contacteur magnétique
... relais thermique
Alimentation
de puissance
Note:
fermer MC1 à MCn avant de faire fonctionner le variateur de vitesse. Les contacteurs magnétiques
MC1 à MCn ne peuvent pas être désactivés durant le fonctionnement.
–
16
Installer un contacteur magnétique si une option de freinage dynamique est utilisée. Installer correctement la résistance et
s’assurer que le limiteur de surtension coupe l’alimentation au moyen du contacteur magnétique.
–
17
S'assurer que les condensateurs d'avance, les filtres antiparasites de l'entrée ou les disjoncteurs de fuite de terre NE sont
PAS installés du côté de la sortie du variateur de vitesse.
–
Câblage du circuit de commande
18
Utiliser des câbles à paire torsadée pour tout le câblage du circuit de commande du variateur de vitesse.
19
Relier le blindage des câbles blindés à la prise de terre.
20
Pour une séquence à trois fils, régler les paramètres des bornes d’entrée multifonctions S1 à S8 et câbler les circuits de
contrôle.
–
3.10 Liste de vérification du câblage
