Réglage 1: borne du circuit de commande
Ce réglage exige la saisie d'une commande de marche par le biais des bornes d'entrée numériques au moyen d'une des séquences
suivantes:
• Séquence à deux fils 1:
deux entrées (FWD/Stop-REV/Stop). Régler A1-03 à 2220 pour initialiser le variateur de vitesse et prérégler les bornes S1
et S2 sur ces fonctions. Il s'agit du réglage par défaut du variateur de vitesse.
• Séquence à deux fils 2:
deux entrées (Start/Stop-FWD/REV).
• Séquence à trois fils:
trois entrées (Start/Stop-FWD/REV). Régler A1-03 à 3330 pour initialiser le variateur de vitesse et prérégler les bornes S1,
S2 et S5 sur ces fonctions. Se reporter à Réglage 0: Séquence À Trois Fils à la page 112 .
Réglage 2: communications MEMOBUS/Modbus
Ce réglage exige la saisie d’une commande de marche par le biais des communications de série en connectant le câble de
communication de série RS-485/422 aux bornes de contrôle R+, R-, S+ et S- sur le carte de raccordement de raccordement
amovible.
Réglage 3: carte d'option
Ce réglage exige la saisie d'une commande de marche par le biais du circuit d'option de communication en connectant celui-
ci dans le port CN5-A du PCB du contrôle. Consulter le manuel du circuit d'option pour des directives concernant l'intégration
du variateur de vitesse dans le système de communication.
Note: si b1-02 est réglé à 3, mais qu'un circuit d'option n'est pas installé dans CN5-A, une erreur de programmation du clavier oPE05 s'affichera
sur le clavier d'opération et le variateur de fonctionnera pas.
n b1-03: Sélection De La Méthode D'arrêt
Sélectionne la méthode utilisée par le variateur de vitesse pour arrêter le moteur lorsqu'une commande de marche est retirée
ou lorsqu'une commande d'arrêt est saisie.
Nº Nom du paramètre Plage de réglage
Réglage par
défaut
b1-03 Sélection De La Méthode D'Arrêt 0 à 3 0
Réglage 0: Arrêt par décélération
Lorsqu'une commande de marche est retirée, le variateur de vitesse décélérera le moteur. Le taux de décélération est déterminé
par la durée de décélération active. La durée de décélération par défaut est réglée dans le paramètre C1-02.
Lorsque la fréquence de sortie chute sous le niveau défini dans le paramètre b2-01, le variateur de vitesse commence l'injection
de CC, le contrôle de la vitesse zéro ou le freinage par court-circuit. Se reporter à b2-01: Fréquence De Début De Freinage
Par Injection De CC à la page 100 pour des détails.
Réglage 1: Arrêt en roue libre
Lorsque la commande de marche est retirée, le variateur de vitesse fermera sa sortie et le moteur s'arrêtera en roue libre
(décélération non contrôlée). La durée de l'arrêt est déterminée par l'inertie et la friction dans le système actionné.
La sortie du variateur
de vitesse est fermée
Commande
de marche
Fréquence
de sortie
Vitesse
du moteur
ON (allumé) OFF (éteint)

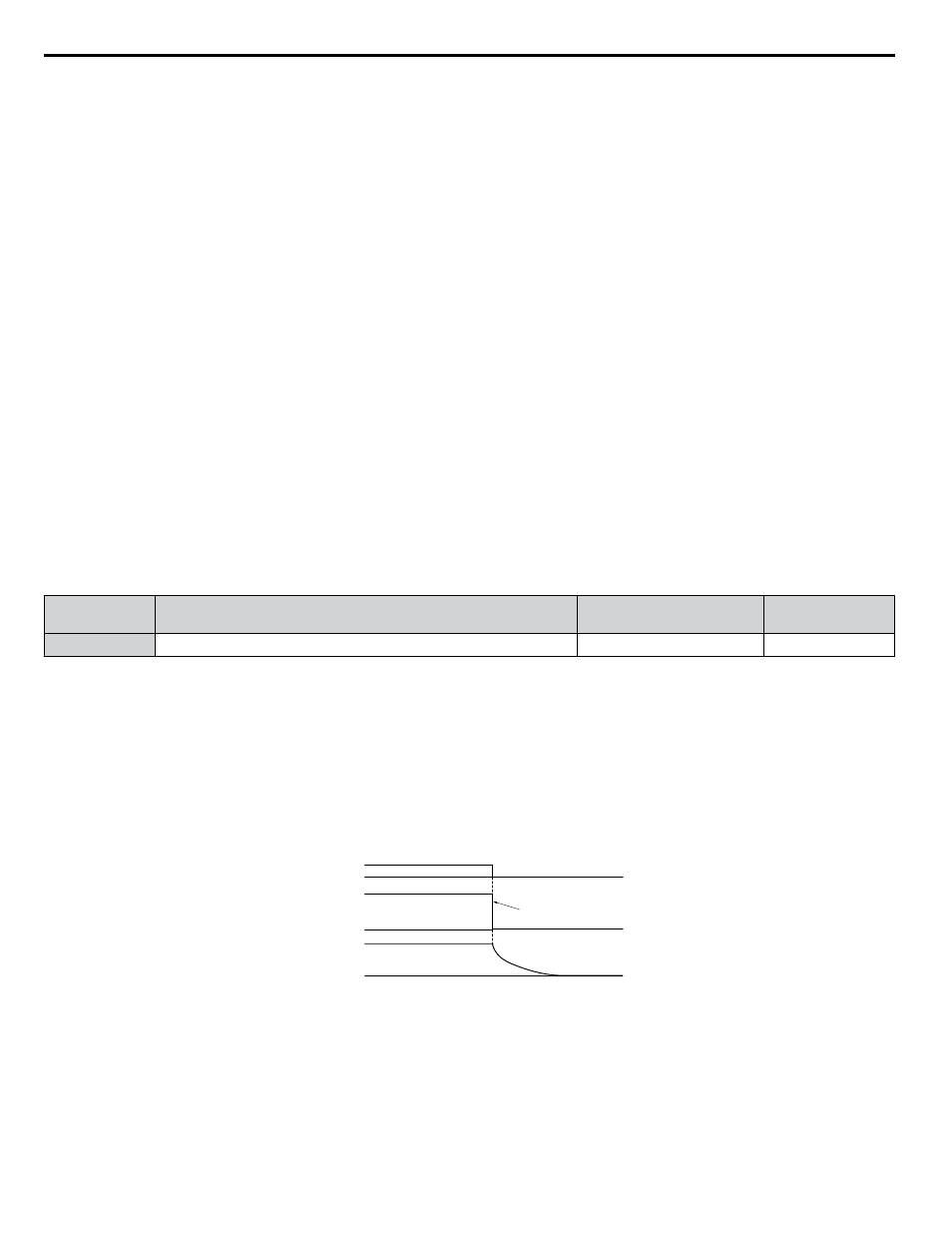

Figure 4.8 Arrêt en roue libre
Note: lorsque l'arrêt est lancé, toutes les commandes de marche subséquentes saisies seront ignorées jusqu'à ce que la durée minimale du blocage
des IGBT (L2-03) soit écoulée. Ne pas saisir de commande de marche avant un arrêt complet. Utiliser l'injection de CC au démarrage ( Se
reporter à b2: Freinage par injection de CC et freinage par court-circuit à la page 194 ) ou la Recherche De Vitesse ( Se reporter à b3:
Recherche de vitesse à la page 194 ) pour redémarrer le moteur avant que celui-ci s'arrête complètement.
4.6 Réglage primaire du variateur de vitesse
