u Configuration du bornier

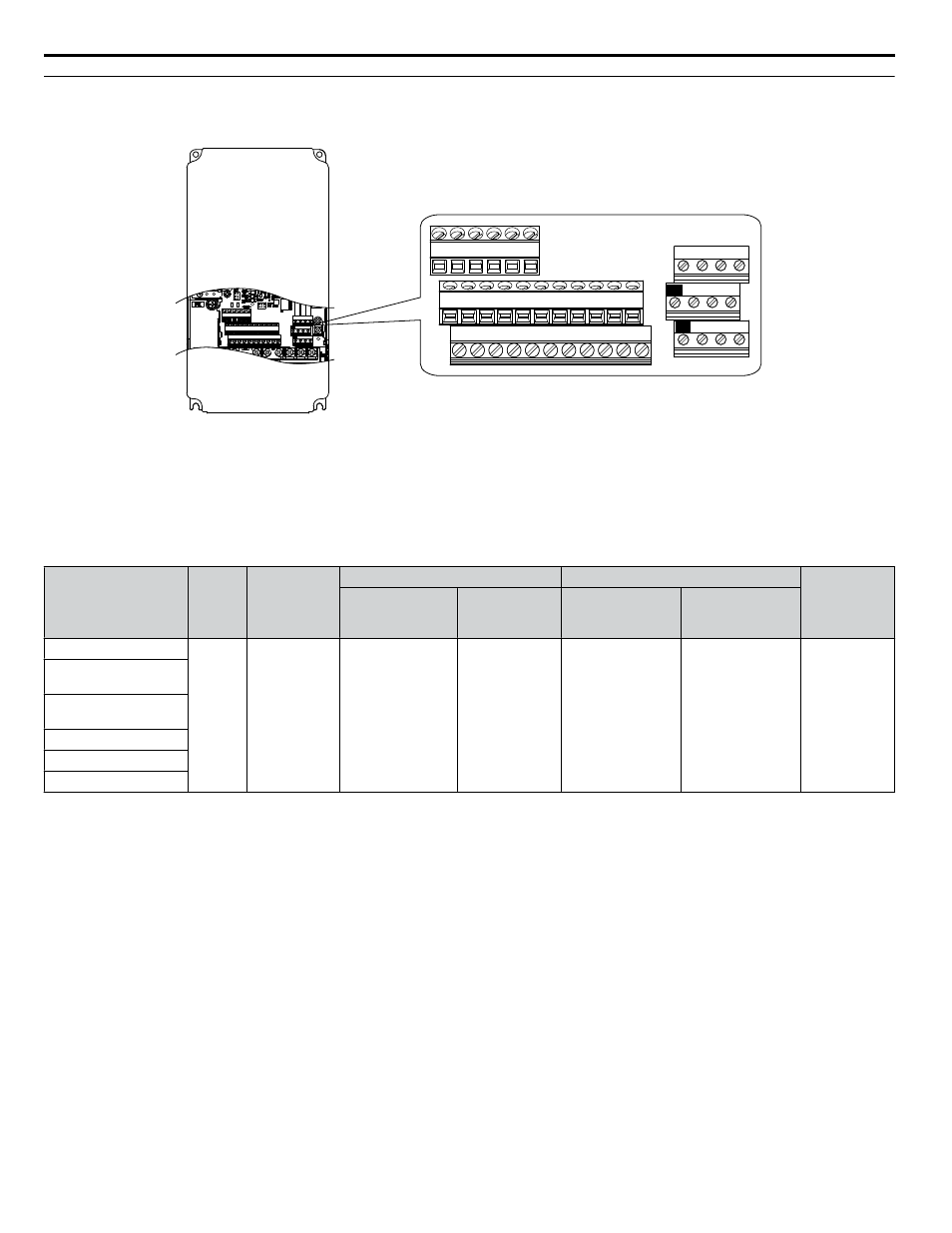

Les bornes du circuit de commande sont disposées comme illustré dans le Figure 3.27 .
E(G) IG R+ R- S+ S-
S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP
V+ AC A1 A2 A3 FM AM AC 24V RP AC
M1 M2 M3 M4
MD ME MF
MA MB MC
E(G) IG R+ R- S+ S-
S1 S2 S3 S4 S5 S6 S7 S8 SN SC SP
V+ AC A1 A2 A3 FM AM AC 24V RP AC
M1 M2 M3 M4
MD ME MF
MA MB MC
Figure 3.27 Configuration des bornes du circuit de commande
n Taille des fils et spécifications du couple
Sélectionner le type et le calibre de fil appropriés dans le Table 3.10 . Pour un câblage plus simple et plus fiable, utiliser des
ferrules serties à l’extrémité des fils. Consulter le Table 3.11 pour les types et les tailles de la cosse à ferrule.
Table 3.10 Calibre des fils
Borne
Vis
(taille)
Couple
de serrage
N •m
(lb. in)
Cosse à fil dénudé Cosse de type ferrule
Type de fil
Calibre de fil
applicable
mm 2 (AWG)
Calibre de fil
recomm.
mm 2 (AWG)
Calibre de fil
applicable
mm 2 (AWG)
Calibre de fil
recomm.
mm 2 (AWG)
S1-S8, SC, SN, SP
M3
0.5 à 0.6
(4.4 à 5.3)
Fil multibrin:
0.2 à 1.0
(24 à 16)
Fil massif:
0.2 à 1.5
(24 à 16)
0.75 (18)
0.25 à 0.5
(24 à 20)
0.5 (20) Fil blindé, etc.
RP, V+, A1, A2, A3,
AC, 24 V
MA, MB, MC, MD, ME,
MF
M1-M4
FM, AM, AC
R+, R-, S+, S-, IG
3.7 Câblage du circuit de commande
