Yaskawa AC Drive P1000 Industrial - Manuel (Page 102)

Niveau
d'activation
atteint
Minuterie
d'activation
expirée
Niveau
de veille
atteint
Minuterie
de veille
expirée
Niveau
d'activation
atteint
Minuterie
d'activation
expirée
Niveau
d'activation
atteint
Niveau
d'activation
atteint
Au-dessus
du niveau
d'activation
Point de consigne PID
Commande de marche
Fréquence de sortie
Niveau d'activation <1>
Vitesse minimale
(b5-91)
Rétroaction PID
Niveau Veille Simplifiée
(b5-92)
<1> Déterminé par les paramètres Niveau Activation Simplifiée (b5-94) et Mode Activation Simplifiée (b5-95)
b5-96
b5-93 b5-96 b5-96 b5-96
En veille
Au-dessus
du niveau
d'activation

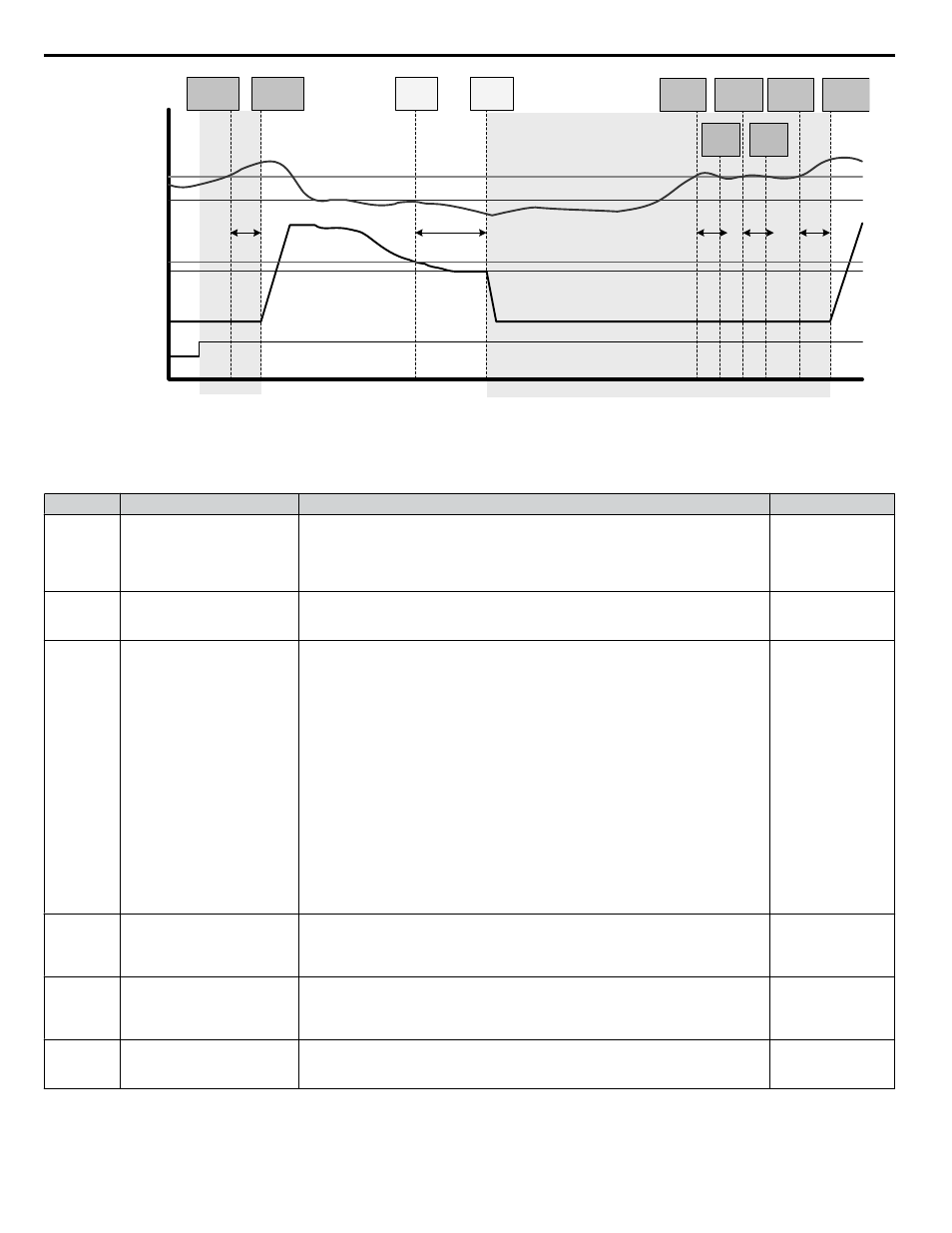

Figure 4.15 Veille/Activation Simplifiée avec le PID Du Fonctionnement En Marche Arrière et b5-92 > b5-91
Table 4.10 Paramètres De Veille/D'Activation Simplifiée
Nº Nom Description Valeurs
b5-20
Changement D'Échelle Du
Point De Consigne PID
0: Unités de 0.01 Hz
1: Unités de 0.01% (100% = fréquence de sortie max.)
2: tr/min (entrer le nombre de pôles du moteur)
3: Défini par l'utilisateur (régler l'échelle à b5-38 et b5-39, unités basées sur le réglage
de b5-46)
Par défaut: 1
Plage: 0 à 3
b5-38
Affichage Utilisateur Du Point
De Consigne PID
Définir les échelles des unités PID à la fréquence de sortie maximale. Par défaut: 1000
Min.: 1
Max.: 60000
b5-46 Sélection Des Unités PID
Règle l'affichage des unités pour les paramètres b5-19 et des moniteurs U5-01, U5-04
et U5-99
0: CE (pouce d'eau)
1: lb/po² (livre par pouce carré)
2: GPM (gallon par minute)
3: F (degré Fahrenheit)
4: PCM (pied cube par minute)
5: MCH (mètre cube par heure)
6: LPH (litre par heure)
7: LPS (litre par seconde)
8: Bar (bar)
9: Pa (Pascal)
10: C (degré Celsius)
11: M (mètre)
12: Ft (pied)
13: LPM (litre par minute)
14: MCM (mètre cube par minute)
15: po Hg (pouce de mercure)
25: Aucun
Par défaut: 0
Plage: 0 à 15; 25
b5-39
Affichage Des Chiffres Du
Point De Consigne PID
0: aucune décimale
1: une décimale
2: deux décimales
3: trois décimales
Par défaut: 2
Plage: 0 à 3
b5-89
Sélection De La Méthode De
Veille
Détermine comment le variateur de vitesse passe en modes veille et activation
lorsque le PID est utilisé.
0: standard
1: veille/activation simplifiée
Par défaut: 0
Plage: 0, 1
b5-90
<1>
Unité D Veille Simplifiée
Règle l'unité, la plage et la résolution des paramètres b5-91 et b5-92.
0: Hz
1: tr/min (entrer le nombre de pôles du moteur)
Par défaut: 0
Plage: 0, 1
4.6 Réglage primaire du variateur de vitesse
102 YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide
