3.3 Couvert des borniers
Suivre la procédure ci-dessous pour retirer le couvert de raccordement, réaliser le câblage et réinstaller le couvert de
raccordement après le câblage.
u Modèles 2A0004 à 2A0081, 4A0002 à 4A0044, 5A0003 à 5A0032 (boîtier IP20/NEMA type
1)
n Retrait du couvert de raccordement
1.
Desserrer la vis du couvert de raccordement à l'aide d'un tournevis cruciforme nº 2. La taille des vis varie selon le
modèle de variateur de vitesse.

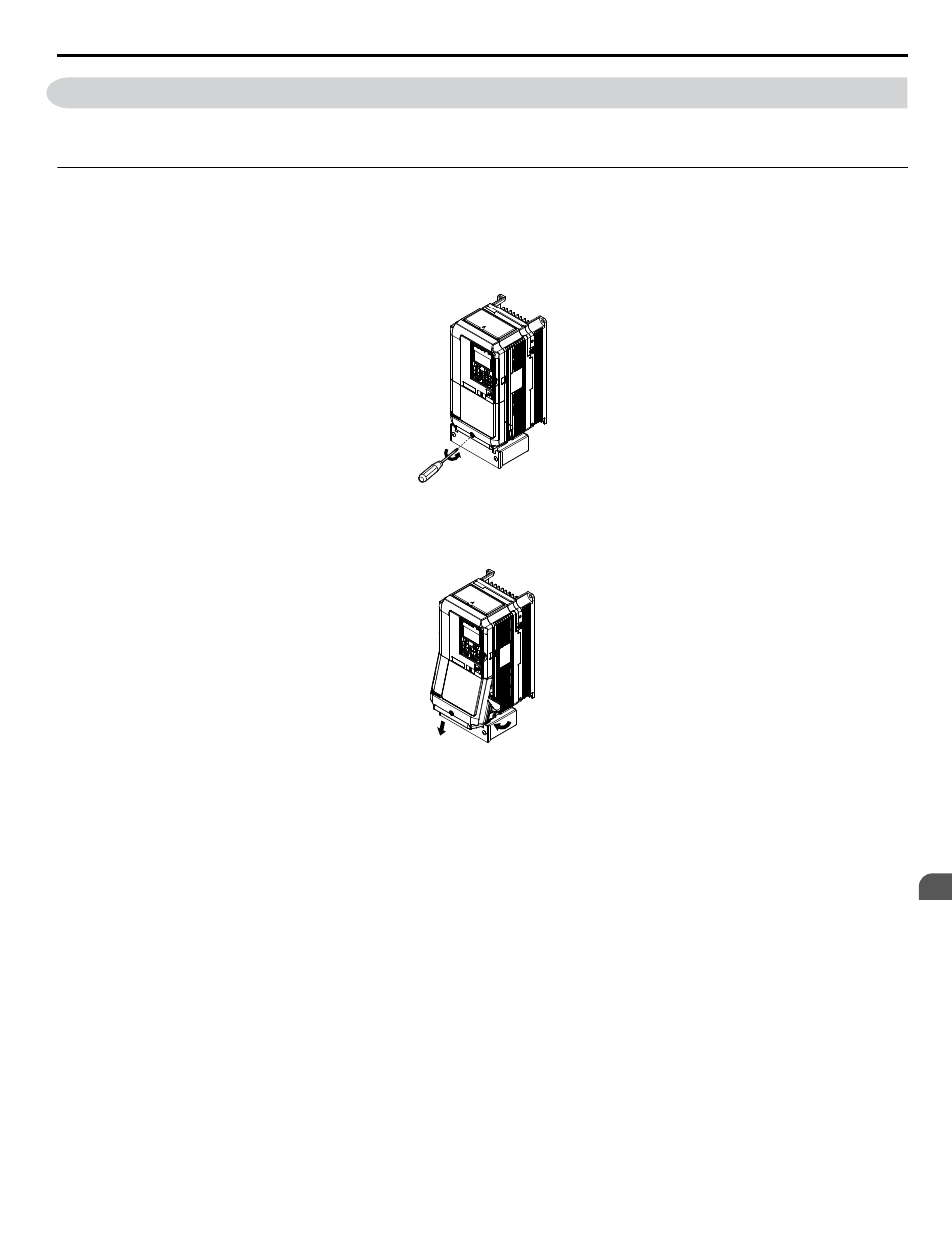

Figure 3.9 Retrait du couvert de raccordement sur un variateur de vitesse à boîtier IP20/NEMA type 1
2.
Enfoncer la patte située dans la partie inférieure du couvert de raccordement et tirer délicatement vers l’avant pour
retirer le couvert de raccordement.
Figure 3.10 Retrait du couvert de raccordement sur un variateur de vitesse à boîtier IP20/NEMA type 1
