Référence de
fréquence

Référence de fréquence

+

L4-02

Référence de fréquence – L4-02

L4-01

L4-01

+

L4-02

L4-01 – L4-02

Référence de fréquence

Référence de fréquence

+

L4-02

Référence de fréquence – L4-02

–L4-01

–L4-01

+

L4-02

–L4-01 – L4-02

Pendant la marche

avant

Pendant la marche arrière

Fréquence de sortie

0 Hz

OFF (éteint)

OFF

(éteint)

OFF

(éteint)

ON
(allumé)

ON (allumé)

ON

(allumé)

ON (allumé)

Fréquence de sortie

Concordance de vitesse réglée
par l'utilisateur

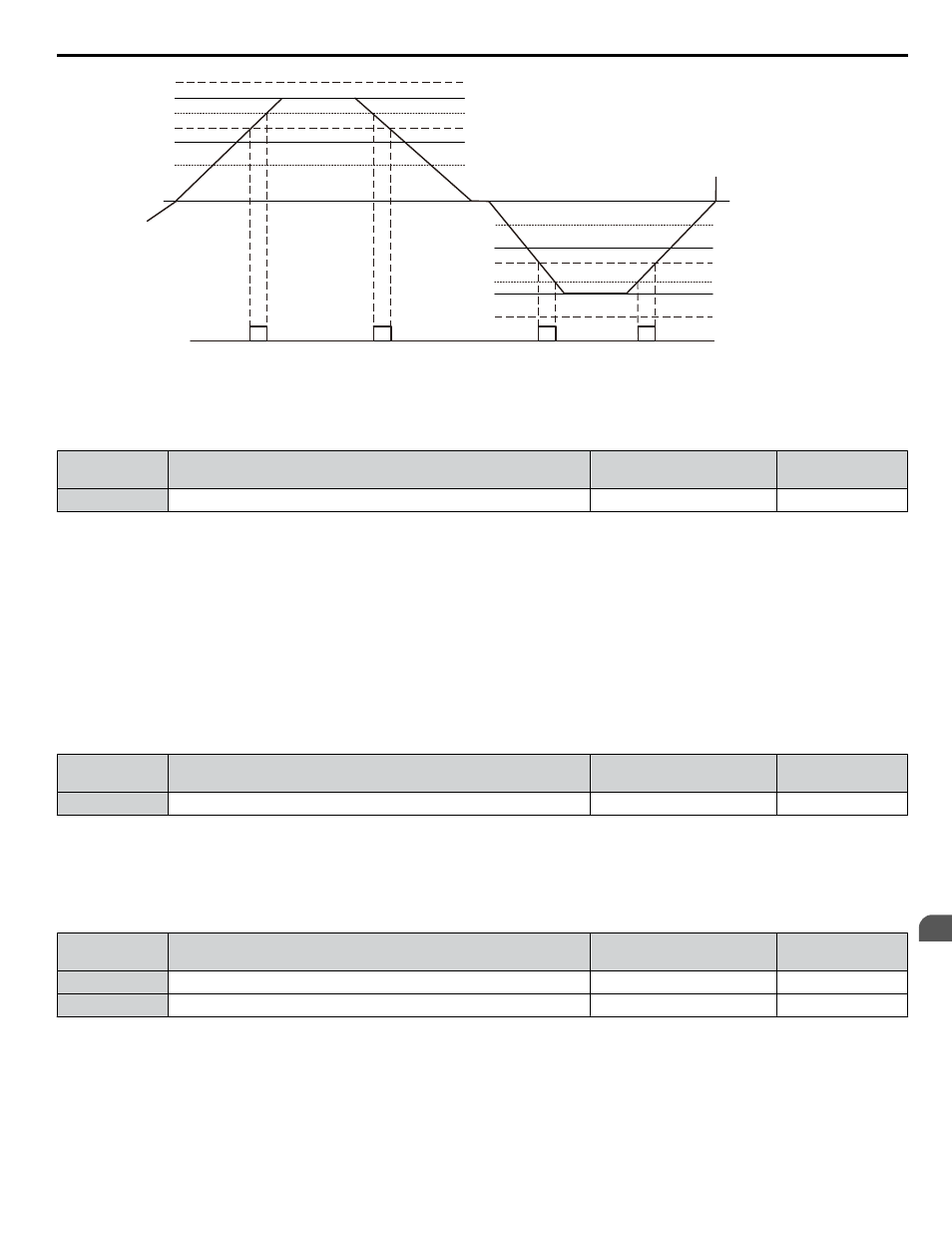

Figure 4.22 Tableau temporel de la concordance de vitesse 1 définie par l'utilisateur

n

H3-01: Sélection Du Niveau De Signal De La Borne A1

Sélectionne le niveau de signal d'entrée de la borne analogique A1.

Nom

Plage de réglage

Réglage par

défaut

H3-01

Sélection Du Niveau De Signal De La Borne A1

0 à 3

0

Réglage 0: 0 à 10 V cc

Le niveau d'entrée est de 0 à 10 V cc. Le niveau d'entrée minimal est limité à 0%, donc un signal d'entrée négatif en raison de

réglages de gain et de biais se lira 0%.

Réglage 1: 0 à 10 V cc bipolaire

Le niveau d'entrée est de -10 à 10 V cc. Si la tension qui en résulte est négative après avoir été ajustée grâce à des réglages de

gain et de biais, le moteur ne tournera pas en marche arrière.

Réglage 2: 4 à 20 mA
Réglage 3: 0 à 20 mA

n

H3-02: Sélection De La Fonction De La Borne A1

Sélectionne le niveau de signal d'entrée de la borne analogique A1.

Nom

Plage de réglage

Réglage par

défaut

H3-02

Sélection De La Fonction De La Borne A1

0 à 26

0

n

H3-03, H3-04: Réglages Du Gain Et Du Biais De La Borne A1

Le paramètre H3-03 règle le niveau de la valeur d'entrée sélectionnée qui est égale à l'entrée 10 V cc à la borne A1 (gain).
Le paramètre H3-04 règle le niveau de la valeur d'entrée sélectionnée qui est égale à l'entrée 0 V à la borne A1 (biais).
Utiliser les deux paramètres pour ajuster les caractéristiques du signal de la sortie analogique à la borne A1.

Nom

Plage de réglage

Réglage par

défaut

H3-03

Réglage Du Gain De La Borne A1

-999.9 à 999.9%

100.0%

H3-04

Réglage Du Biais De La Borne A1

-999.9 à 999.9%

0.0%

4.6 Réglage primaire du variateur de vitesse
