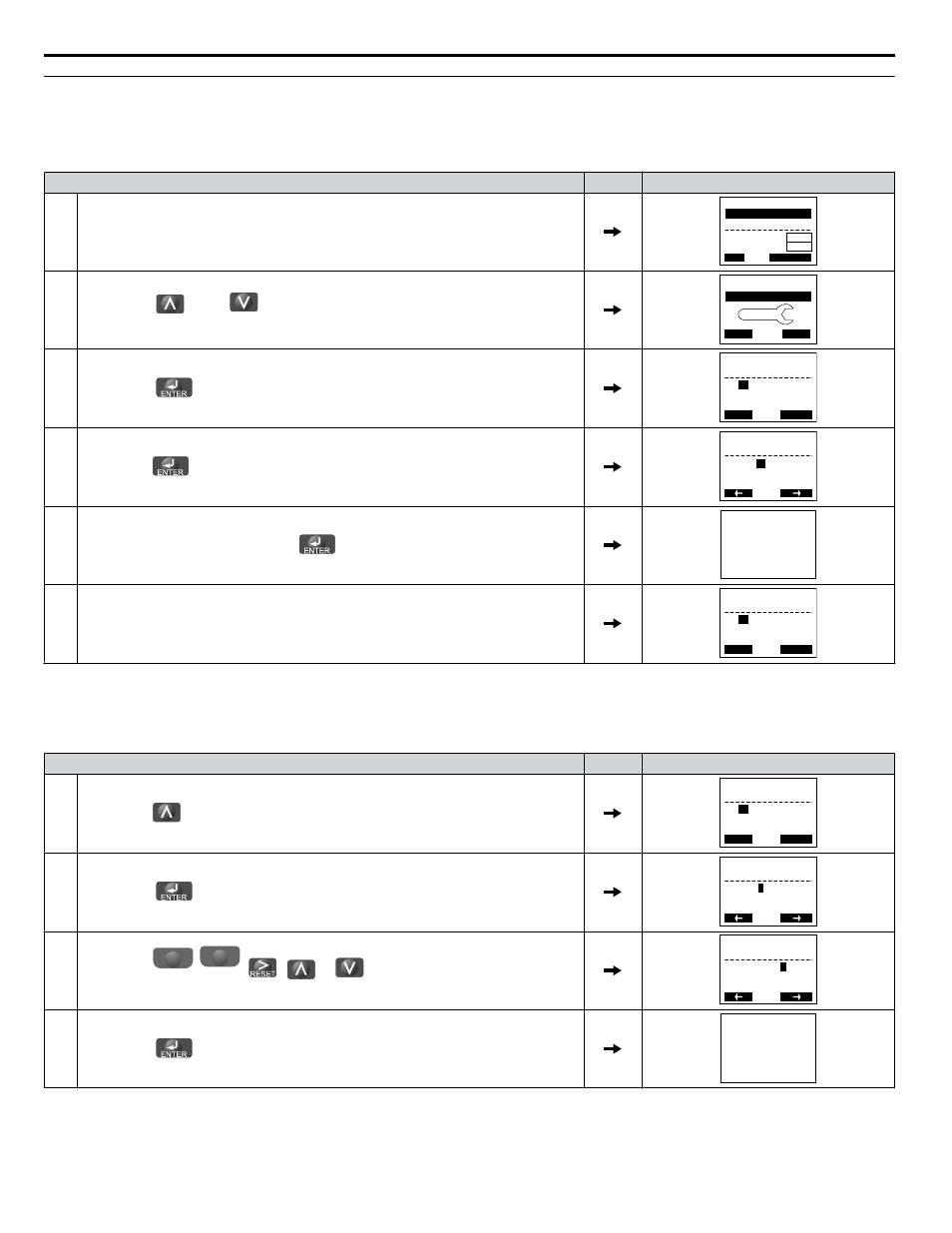

Exemple du fonctionnement du réglage automatique, Sélection du type de réglage automatique, 7 réglage automatique – Yaskawa AC Drive P1000 Industrial Manuel d'utilisation
Page 124: Appuyer sur pour afficher la valeur de t1-01, Enregistrer le réglage en appuyant sur, Appuyer sur pour afficher le réglage par défaut, Appuyer sur, Appuyer sur pour enregistrer le réglage
u
Exemple du fonctionnement du réglage automatique
L'exemple qui suit démontre le réglage automatique stationnaire pour la résistance ligne à ligne.
n
Sélection du type de réglage automatique
Étape
Affichage/Résultat
1. Mettre le variateur de vitesse sous tension. L’affichage initial apparaît.
- MODE -
U1-01= 0.00Hz
U1-02= 0.00Hz
U1-03= 0.00A
DRV
FREF (OPR)
Rdy
JOG
FWD
FWD/REV
LSEQ
LREF
2. Appuyer sur
ou sur
jusqu'à ce que l'affichage du réglage automatique
apparaisse.
HELP
- MODE -
PRG
Auto-Tuning
DATA
AUTO
FWD
3. Appuyer sur
pour commencer à définir les paramètres.
- A.TUNE -
T1-
01
= 2
*2*
Term Resistance
PRG
Tuning Mode Sel
Rdy
ESC
FWD
DATA
4. Appuyer sur
pour afficher la valeur de T1-01.
- A.TUNE -
T1-01=
2
*2*
Term Resistance
PRG
Tuning Mode Sel
Rdy
FWD
“2”
5. Enregistrer le réglage en appuyant sur
.
Entry Accepted
6. L’affichage retourne automatiquement à l’affichage illustré à l’étape 3.
- A.TUNE -
T1-
01
= 2
*2*
Term Resistance
PRG
Tuning Mode Sel
Rdy
ESC
FWD
DATA
n
Saisir les données de la plaque signalétique du moteur
Après avoir sélectionné le type de réglage automatique, saisir les données requises de la plaque signalétique du moteur.
Note:
ces directives continuent depuis l'étape 6 de « Sélection d'un type de réglage automatique ».
Étape
Affichage/Résultat
1. Appuyer sur
pour accéder au paramètre de la puissance de sortie du moteur T1-02.
- A.TUNE -
T1-
02
= 0.75kW
(0.00 ~ 650.00)
PRG
Mtr Rated Power
Rdy
ESC
FWD
DATA
“0.75kW”
2. Appuyer sur
pour afficher le réglage par défaut.
- A.TUNE -
T1-02=
0
00.75kW
(0.00 ~ 650.00)
PRG
Mtr Rated Power
Rdy
FWD
“0.75kW”
3. Appuyer sur
F1
gauche
,
F2
droite
,
,
et
pour entrer les données inscrites sur la
plaque signalétique de la puissance du moteur en kW.
- A.TUNE -
T1-02= 000.4
0
kW
(0.00 ~ 650.00)
PRG
Mtr Rated Power
Rdy
FWD
“0.75kW”
4. Appuyer sur
pour enregistrer le réglage.
Entry Accepted
