Yaskawa AC Drive P1000 Industrial - Manuel (Page 254)

Modèle de
variateur de
vitesse
Caractéristique des filtres (Fabricant: Schaffner)
Type
Courant nominal
(A)
Poids (lb)
Dimensions
[L x P x H] (in)
Y x X (in) Figure
4A0930 FS5972-600-99 <1> 600 24.3 10.2 × 5.3 × 15.2 9.3 × 4.7
–
4A1200 FS5972-800-99 <1> 800 69.4 11.8 × 6.3 × 28.2 10.8 × 8.3
<1> Connecter deux filtres semblables en parallèle.
H X
H
P
L
Y
Figure 1
Figure 3
Figure 2
L
Y
X
X
X
H
L
P Y P
CHARGE
LIGNE
CHARGE
LIGNE

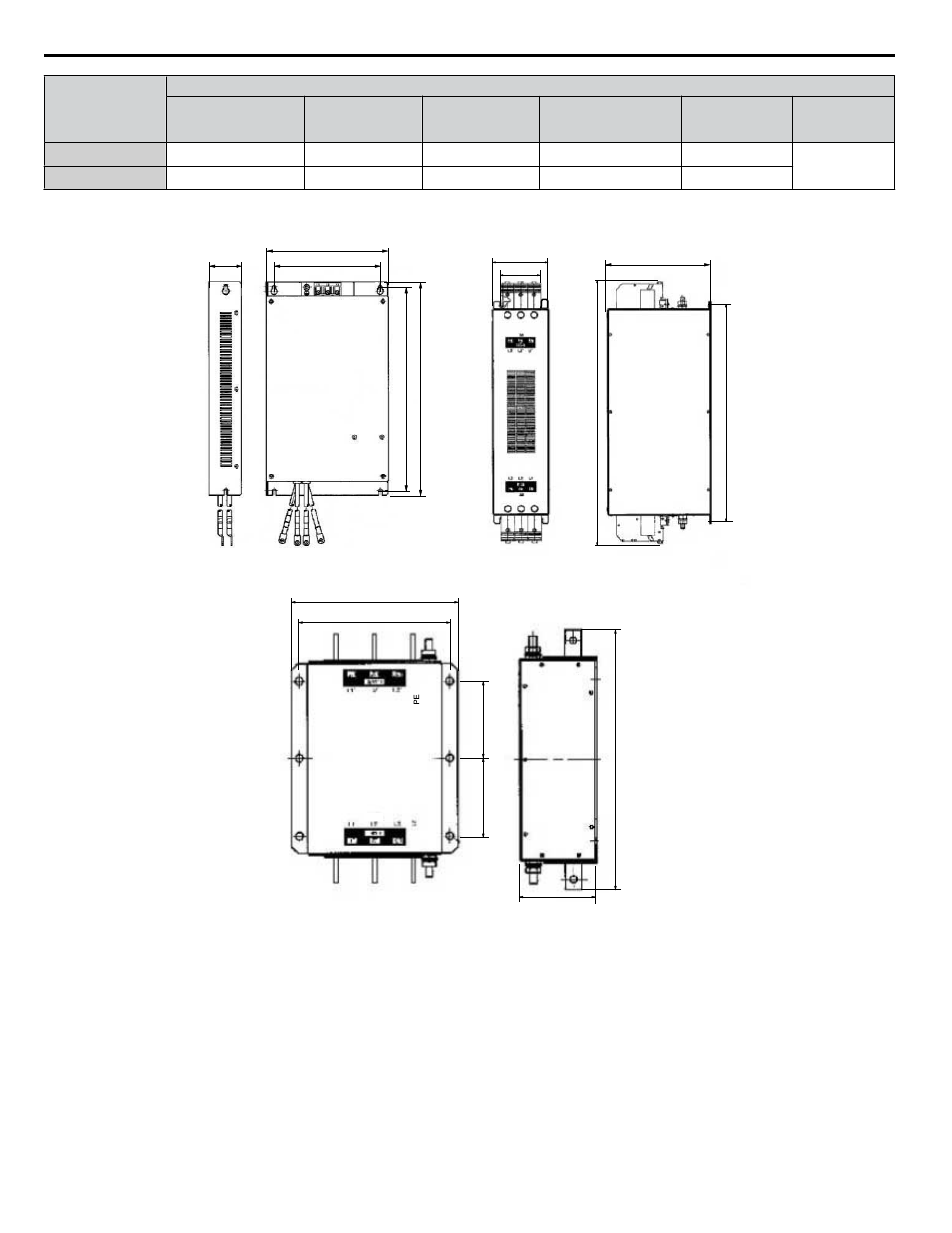

Figure C.5 Dimensions du filtre CEM
C.1 Normes européennes
254 YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide
