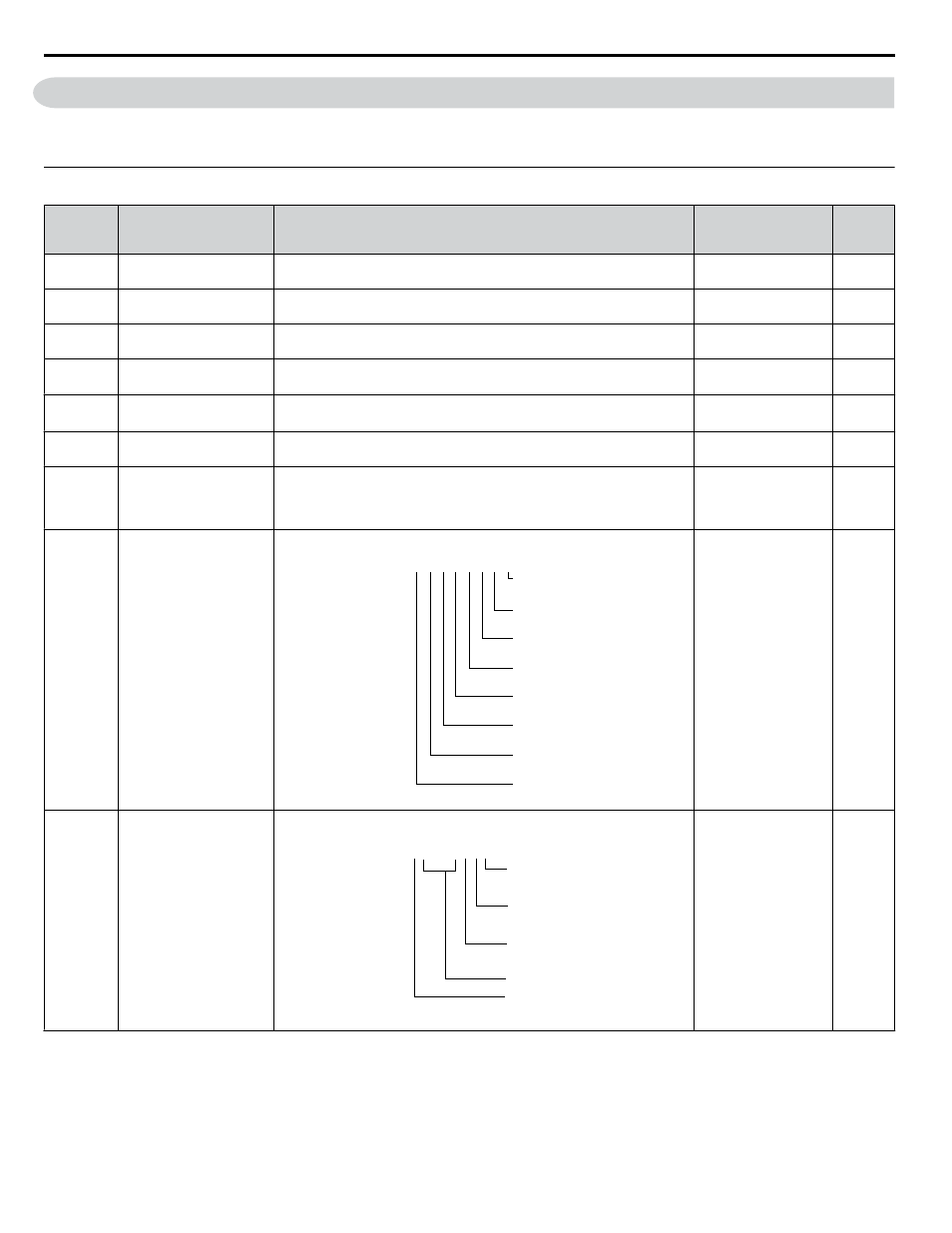

B.12 U: Moniteurs
Les paramètres du moniteur permettent à l'utilisateur de visualiser l'état du variateur de vitesse, les renseignements sur la faute
et d'autres données relatives au fonctionnement du variateur de vitesse.
u U1: Moniteurs de l'état du fonctionnement
Nº
(Adr.
Hex.)
Nom Description
Niveau de la sortie
analogique
Unité
U1-01
(40)
Référence De Fréquence Surveille la référence de fréquence. Les unités d'affichage sont déterminées
par o1-03.
10 V: fréquence
maximale
0.01 Hz
U1-02
(41)
Fréquence De Sortie
Affiche la fréquence de sortie. Les unités d'affichage sont déterminées par
o1-03.
10 V: fréquence
maximale
0.01 Hz
U1-03
(42)
Courant De Sortie
Affiche le courant de sortie. 10 V: courant nominal
du variateur de vitesse
<1> <2>
U1-04
(43)
Méthode De Contrôle
0: contrôle V/f Aucune sortie de signal
disponible
–
U1-06
(45)
Référence De Tension De
Sortie
Affiche la tension de sortie.
10 V: 200 V valeur
efficace
<3>
0.1 V ca
U1-07
(46)
Tension Du Bus CC Affiche la tension du bus CC. 10 V: 400 V <3> 1 V cc
U1-08
(47)
Puissance De Sortie
Affiche la puissance de sortie (cette valeur est calculée à l'interne). 10 V: capacité du
variateur de vitesse
(capacité du moteur)
kW
<4>
U1-10
(49)
État Des Bornes D'entrée
Affiche l'état des bornes d'entrée.
U1 - 10= 00000000
Entrée numérique 1
(borne S1 activée)
Entrée numérique 2
(borne S2 activée)
Entrée numérique 3
(borne S3 activée)
Entrée numérique 4
(borne S4 activée)
Entrée numérique 5
(borne S5 activée)
Entrée numérique 6
(borne S6 activée)
Entrée numérique 7
(borne S7 activée)
Entrée numérique 8
(borne S8 activée) 1
1
1
1
1
1
1
1
Aucune sortie de signal
disponible
–
U1-11
(4A)
État Des Bornes De
Sortie
Affiche l'état des bornes de sortie.
U1 - 11=
00000000
Multifonction
Sortie numérique
(borne M1-M2)
Sortie numérique
(borne M3-M4)
Sortie numérique
Multifonction
Multifonction
non utilisé
Erreur de relais
(borne MA-MC fermée,
MA-MC ouvert)
1
1
1
1
0
(borne MD-ME-MF)
Aucune sortie de signal
disponible
–
