A1 A2 A3
Cavalier S1

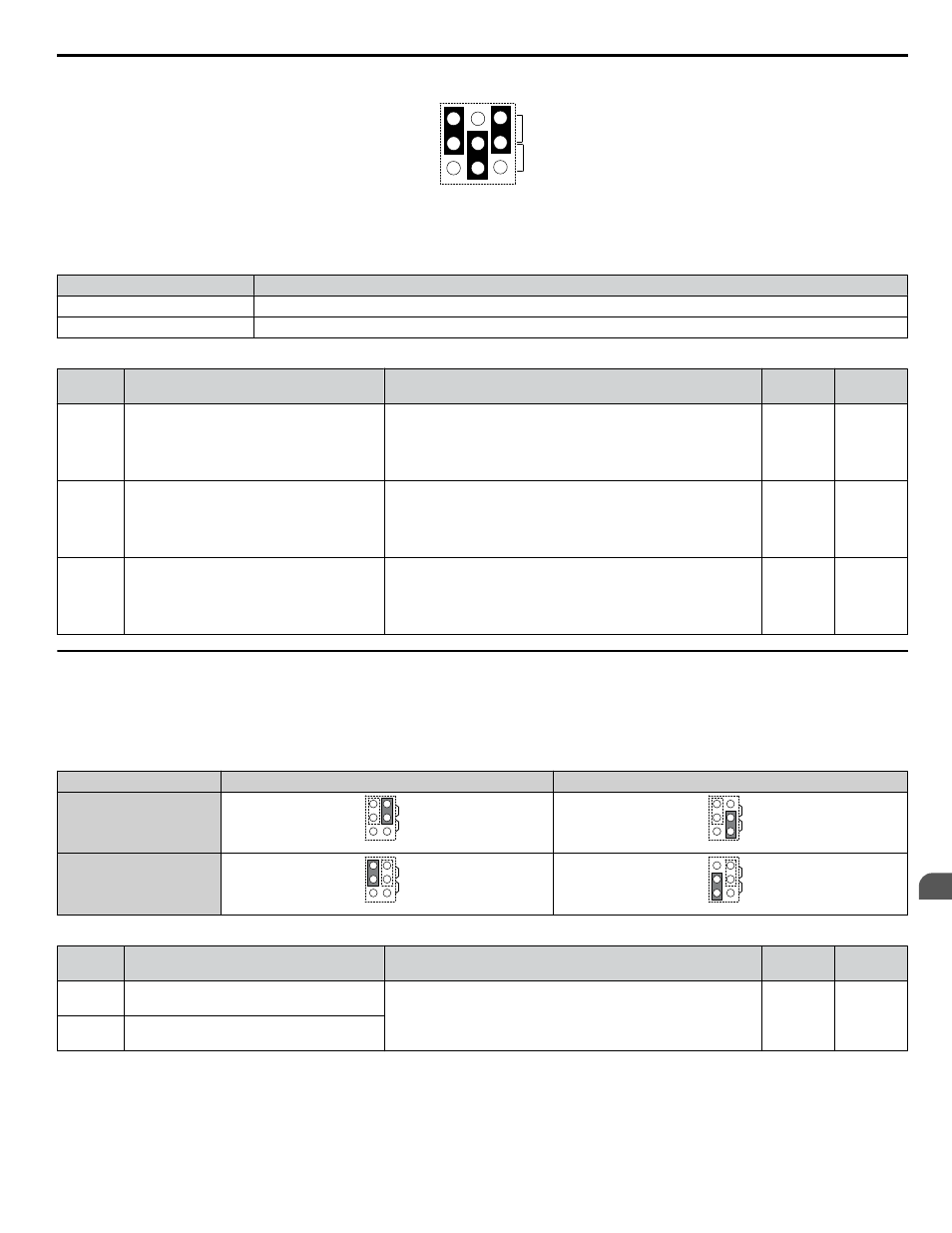

Figure 3.34 La borne A2 paramètre l'entrée de courant et les bornes A1 et A3 paramètrent l'entrée de tension
Table 3.13 Réglages du cavalier S1
Utilisateur Description
V (position supérieure) Entrée de tension (-10 à +10 V ou 0 à 10 V)
I (position inférieure) Entrée de courant (4 à 20 mA ou 0 à 20 mA)
Table 3.14 Détails des paramètres de sélection tension/courant
Nº Nom du paramètre Description
Plage de
réglage
Réglage
par défaut
H3-01
Sélection Du Niveau De Signal De La
Borne A1
Sélectionne le niveau de signal pour la borne A1.
0: 0 à 10 V cc
1: 0 à 10 V cc bipolaire
2: 4 à 20 mA
3: 0 à 20 mA
0 à 3 0
H3-05
Sélection Du Niveau De Signal De La
Borne A3
Sélectionne le niveau de signal pour la borne A3.
0: 0 à 10 V cc
1: 0 à 10 V cc bipolaire
2: 4 à 20 mA
3: 0 à 20 mA
0 à 3 0
H3-09
Sélection Du Niveau De Signal De La
Borne A2
Sélectionne le niveau de signal pour la borne A2.
0: 0 à 10 V cc
1: 0 à 10 V cc bipolaire
2: 4 à 20 mA
3: 0 à 20 mA
0 à 3 2
u Sélection des signaux AM/FM
Le type de signal des bornes AM et FM peut être réglé comme sortie de tension ou de courant à l’aide du cavalier S5 sur la
carte de raccordement comme l’indique le Table 3.15 . Lors de la modification du réglage du cavalier S5, les paramètres H4-07
et H4-08 doivent être réglés en conséquence. Les deux bornes sont paramétrées par défaut avec une sortie de tension.
Table 3.15 Réglages du cavalier S5
Borne Sortie de tension Sortie de courant
Borne AM
AM FM
V
I
AM FM
V
I
Borne FM
AM FM
V
I
AM FM
V
I
Table 3.16 Détails des paramètres H4-07 et H4-08
Nº Nom du paramètre Description
Plage de
réglage
Réglage
par défaut
H4-07
Sélection Du Niveau De Signal De La
Borne AM 0: 0 à 10 V cc
1: -10 à 10 V cc
2: 4 à 20 mA
0 à 2 0
H4-08
Sélection Du Niveau De Signal De La
Borne FM
3.8 Connexions des entrées/sorties de commande
