Yaskawa AC Drive P1000 Industrial Manuel d'utilisation
Page 118
Nº
Nom
Plage de réglage
Réglage par
défaut
H4-01
Sélection Du Moniteur De Signal De La Borne FM De Sortie
Analogique Multifonction
000 à 999
102
H4-04
Sélection Du Moniteur De Signal De La Borne AM De Sortie
Analogique Multifonction
000 à 999
103
Un réglage de 031 ou 000 n'applique aucun moniteur de variateur de vitesse à la sortie analogique. Avec l'un ou l'autre de ces
réglages, le niveau de sortie des bornes FM et AM peut être défini par un PLC par le biais d'une option de communication ou
de MEMOBUS/Modbus (mode passerelle).
n
H4-02, H4-03: Gain et Biais De La Borne De Sortie Analogique Multifonction FM
H4-05, H4-06: Gain et Biais De La Borne De Sortie Analogique Multifonction AM
Les paramètres H4-02 et H4-05 règlent le niveau de signal de sortie FM et AM de la borne lorsque la valeur du moniteur
sélectionné est de 100%. Les paramètres H4-03 et H4-06 règlent le niveau de sortie FM et AM de la borne lorsque la valeur
du moniteur sélectionné est de 0%. Les deux sont réglés sous forme de pourcentage où 100% est égal à une sortie analogique
de 10 V cc ou 20 mA et 0% est égal à 0 v ou 4 mA. La tension de sortie des deux bornes est limitée à +/-10 V cc
La plage du signal de sortie peut être sélectionnée entre 0 à +10 V cc ou -10 à +10 V cc ou 4 à 20 mA au moyen des
illustre comment les réglages du gain et du biais fonctionnent.
Nº
Nom
Plage de réglage
Réglage par
défaut
H4-02
Gain De La Borne De Sortie Analogique Multifonction FM
-999.9 à 999.9%
100.0%
H4-03
Biais De La Borne De Sortie Analogique Multifonction FM
-999.9 à 999.9%
0.0%
H4-05
Gain De La Borne De Sortie Analogique Multifonction AM
-999.9 à 999.9%
50.0%
H4-06
Biais De La Borne De Sortie Analogique Multifonction AM
-999.9 à 999.9%
0.0%
Utilisation du gain et du biais pour ajuster le niveau du signal de sortie
Le signal de sortie est ajustable tant que le variateur de vitesse est arrêté.
Borne FM
1.
Observer la valeur de H4-02 (Gain Du Moniteur De La Borne FM) sur le clavier d'opération. Une tension égale à 100%
du paramètre présentement défini dans H4-01 sera disponible à la borne FM.
2.
Ajuster H4-02 en observant le moniteur connecté à la borne FM.
3.
Observer la valeur définie dans H4-03 sur le clavier d'opération; une tension égale à 0% du paramètre présentement
défini dans H4-01 sera disponible à la borne FM.
4.
Ajuster H4-03 en observant le signal de sortie à la borne FM.
Borne AM
1.
Observer la valeur de H4-05 (Gain Du Moniteur De La Borne AM) sur le clavier d'opération. Une tension égale à 100%
du paramètre en train d'être défini dans H4-04 sera disponible à la borne AM.
2.
Ajuster H4-05 en observant le moniteur connecté à la borne AM.
3.
Observer la valeur définie dans H4-06 sur le clavier d'opération; une tension égale à 0% du paramètre en train d'être
défini dans H4-04 sera disponible à la borne AM.
4.
Ajuster H4-06 en observant le signal de sortie à la borne AM.
Tension
de sortie
Tension de sortie
0 V
5 V
10 V
Gain 150%
Biais 0%
Gain = 150%
Biais = 0%
Gain = 100%
Biais = 0%
Gain = 50%
Biais = 0%
Gain 100%
Biais 0%
Gain 50%
Biais 0%
100%
Valeur du moniteur
Valeur du moniteur
0%
H4-07, 08 = 0
H4-07, 08 = 1
10 V
-10 V
100%
5 V
15 V
-5 V
-15 V
-100%

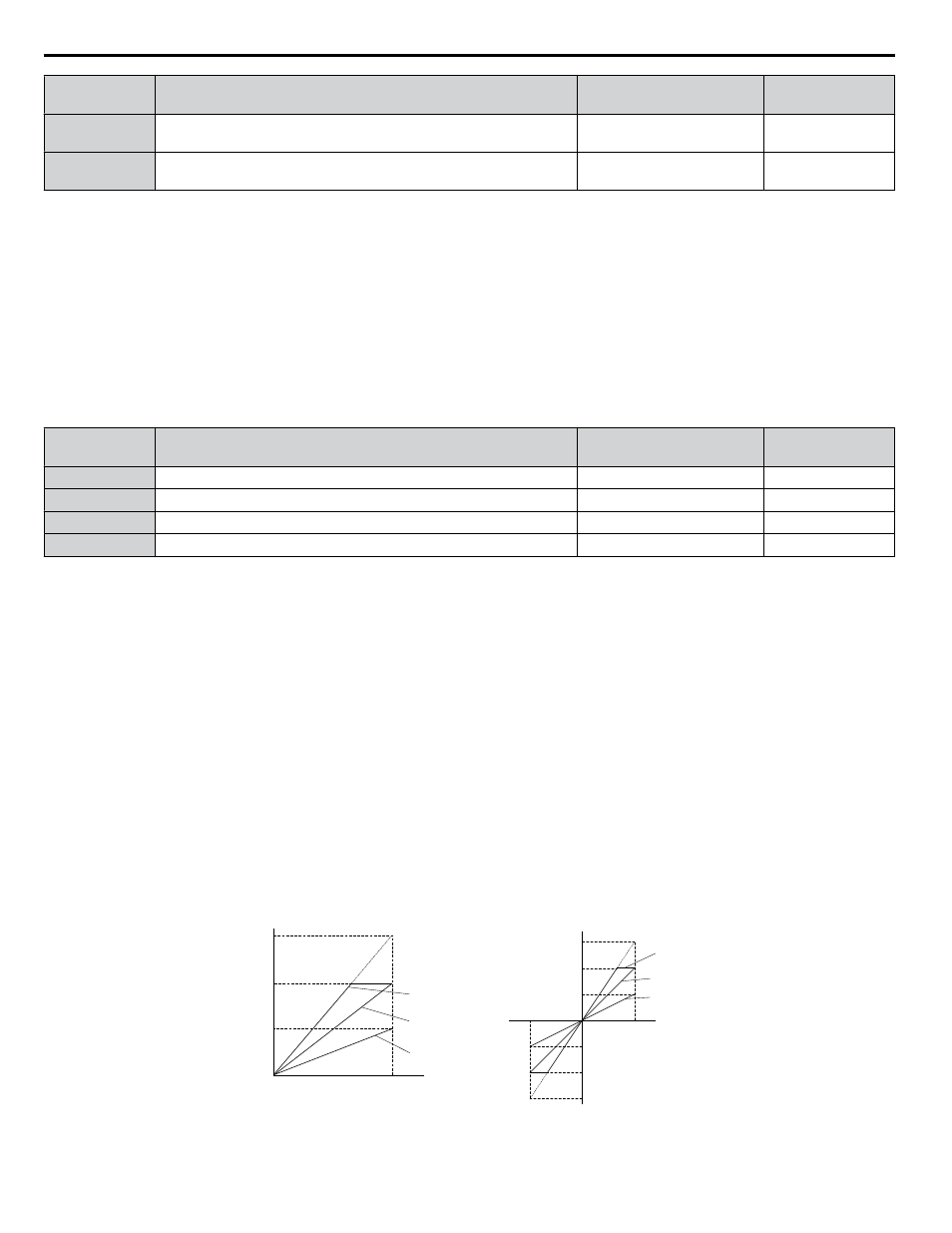

Figure 4.25 Réglage de gain et de biais de sortie analogique, exemples 1 et 2
4.6 Réglage primaire du variateur de vitesse
118
YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide
