3.4 Clavier d'opération et couvert frontal
Retirer le clavier d'opération du variateur de vitesse pour l’utiliser à distance ou lors de l’ouverture du couvert frontal pour
l’installation d’une carte d’option.
REMARQUE: s’assurer de retirer le clavier d’opération avant d’ouvrir ou de réinstaller le couvert frontal. Un clavier d'opération qui demeure
branché dans le variateur de vitesse lors du retrait du couvert frontal peut entraîner un fonctionnement erroné causé par une mauvaise
connexion. Fixer solidement le couvert frontal en place avant de réinstaller le clavier d'opération.
u Retrait/Réinstallation du clavier d'opération
n Retrait du clavier d'opération
Tout en enfonçant la patte située du côté droit du clavier d'opération, tirer le clavier d'opération vers l’avant pour le retirer du
variateur de vitesse.

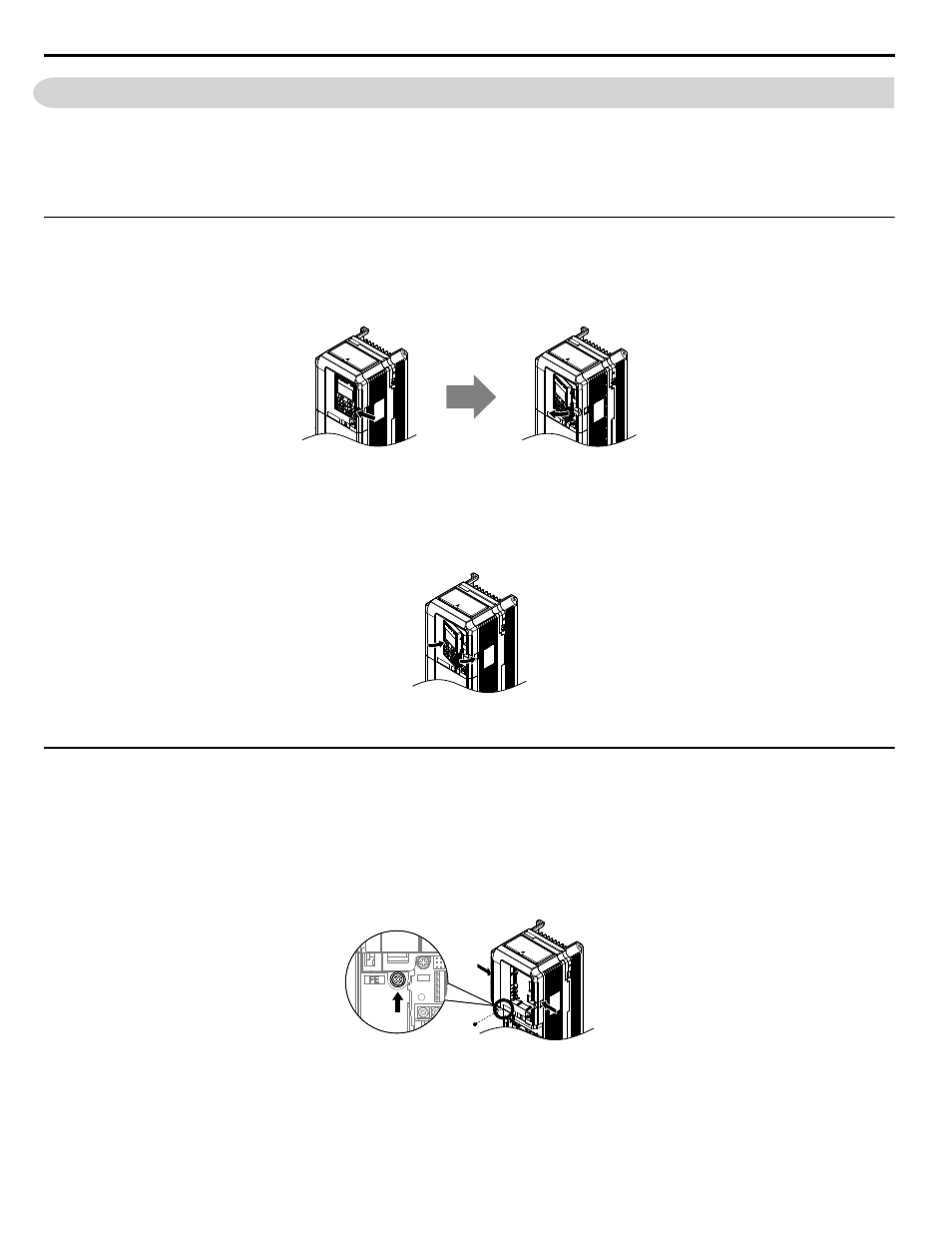

Figure 3.15 Retrait du clavier d'opération
n Réinstallation du clavier d'opération
Insérer le clavier d'opération dans l’ouverture du couvert supérieur tout en l’alignant avec les encoches du côté gauche de
l’ouverture. Ensuite, appuyer délicatement sur le côté droit du clavier jusqu’à ce qu’il s’enclenche en place.
Figure 3.16 Réinstallation du clavier d'opération
u Retrait/Réinstallation du couvert frontal
n Retrait du couvert frontal
Modèles 2A0004 à 2A0081, 4A0002 à 4A0044, et 5A0003 à 5A0032
Après avoir retiré le couvert de raccordement et le clavier d'opération, desserrer la vis qui retient le couvert frontal (le couvert
des modèles
2A0056, 4A0038, 5A0022 et 5A0027 n'est pas retenu par une vis) . Pincer les pattes de chaque côté du couvert frontal, puis
tirer vers l’avant pour le retirer du variateur de vitesse.
Figure 3.17 Retirer le couvert frontal (2A0004 à 2A0081, 4A0002 à 4A0044 et 5A0003 à 5A0032)
Modèles 2A0110 à 2A0415 et 4A0058 à 4A1200
1.
Retirer le couvert de raccordement et le clavier d'opération.
2.
Desserrer la vis d'installation du couvert frontal.
