n Installation d'un variateur de vitesse unique
La Figure 2.2 indique la distance d'installation requise pour maintenir un espace suffisant pour la circulation d'air et le câblage.
Installer le dissipateur de chaleur contre une surface fermée pour éviter que l'air de refroidissement ne contourne le dissipateur
de chaleur.
A
A
B B
Dégagement latéral Dégagement supérieur/inférieur
C
C
D D
A – 50 mm minimum
B – 30 mm minimum C – 120 mm minimum
D – Direction de la circulation d'air

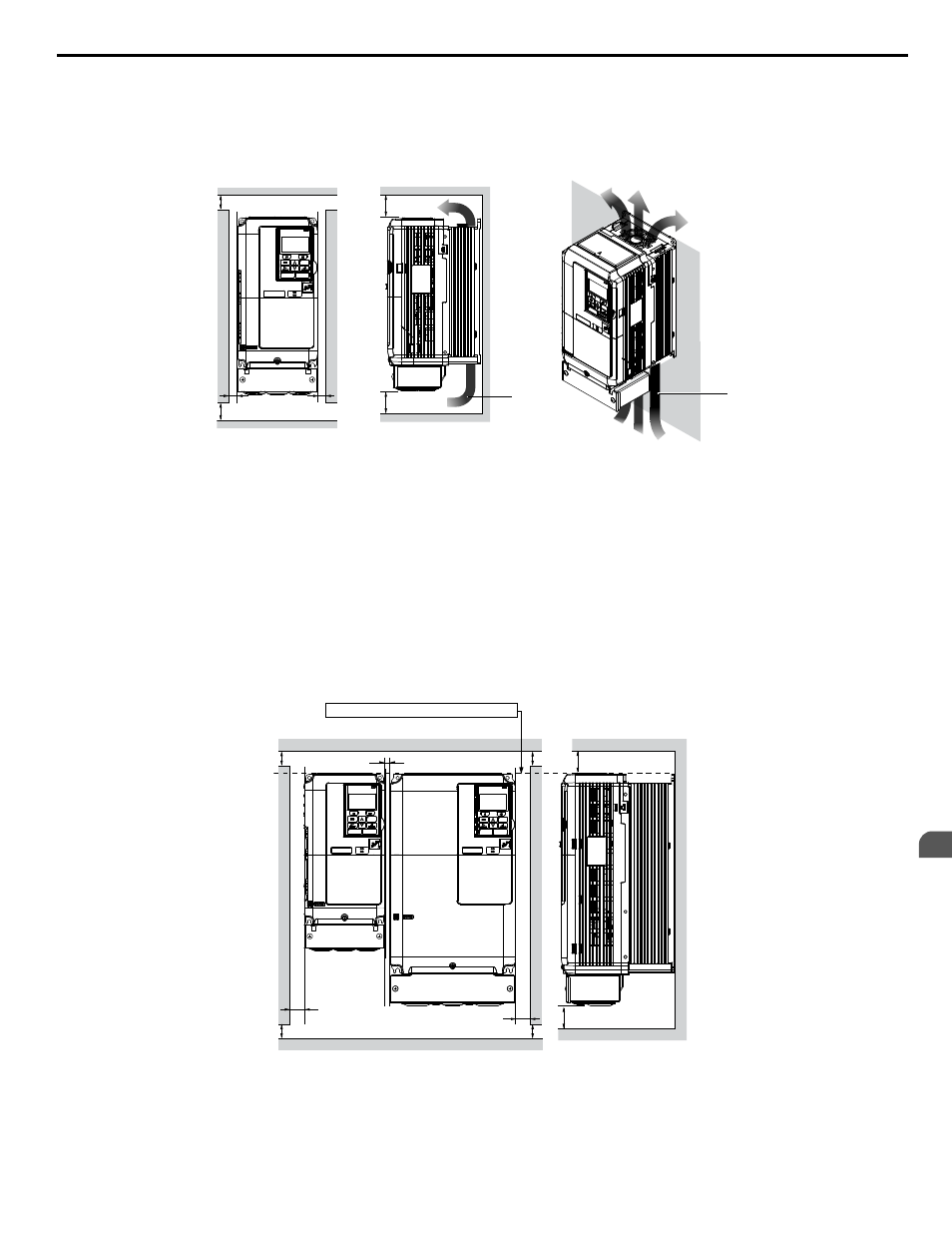

Figure 2.2 Espacement d’installation correcte
Note: les modèles IP20/NEMA type 1 et IP00/à châssis ouvert ont besoin du même espacement au-dessus et en dessous du variateur de vitesse
pour l'installation.
n Installation côte à côte de plusieurs variateurs de vitesse
Les modèles 2A0004 à 2A0081, 4A0002 à 4A0044 et 5A0003 à 5A0032 peuvent profiter d'une installation côte à côte.
Lors de l'installation de plusieurs variateurs de vitesse à l'intérieur d'un même boîtier, monter les variateurs comme indiqué à
la Figure 2.2 et régler le paramètre L8-35, Sélection de la méthode d'installation à 1 (montage côte à côte).
Lors du montage des variateurs de vitesse avec un espace minimal de 2 mm conformément à la Figure 2.3 , régler le
paramètre L8-35 à 1 tout en envisageant un déclassement. Se reporter à Liste de paramètres à la page 191 pour des détails.
A A
A A
B
C
B
Dégagement latéral
Aligner le dessus des boîtiers de variateur.
D
D
Dégagement supérieur/inférieur
A – 50 mm minimum
B – 30 mm minimum C – 2 mm minimum
D – 120 mm minimum
Figure 2.3 Espacement entre les variateurs de vitesse (montage côte à côte)
Note: lors de l'installation de variateurs de vitesse de différentes hauteurs dans le même boîtier, le dessus des variateurs doit être aligné. Laisser
un espace entre le dessus et le dessous des variateurs empilés pour faciliter le remplacement du ventilateur de refroidissement.
