Préparation des extrémités

de câble pour les

bornes

A – Desserrer la vis pour insérer le fil.
B – Fil simple ou fil multibrin

C – Éviter d'effilocher les brins du fil au

moment de le dénuder. Dénuder
une longueur de 5.5 mm.

D – Profondeur de pale de 0.4 mm ou

moins
Largeur de pale de 2.5 mm ou
moins

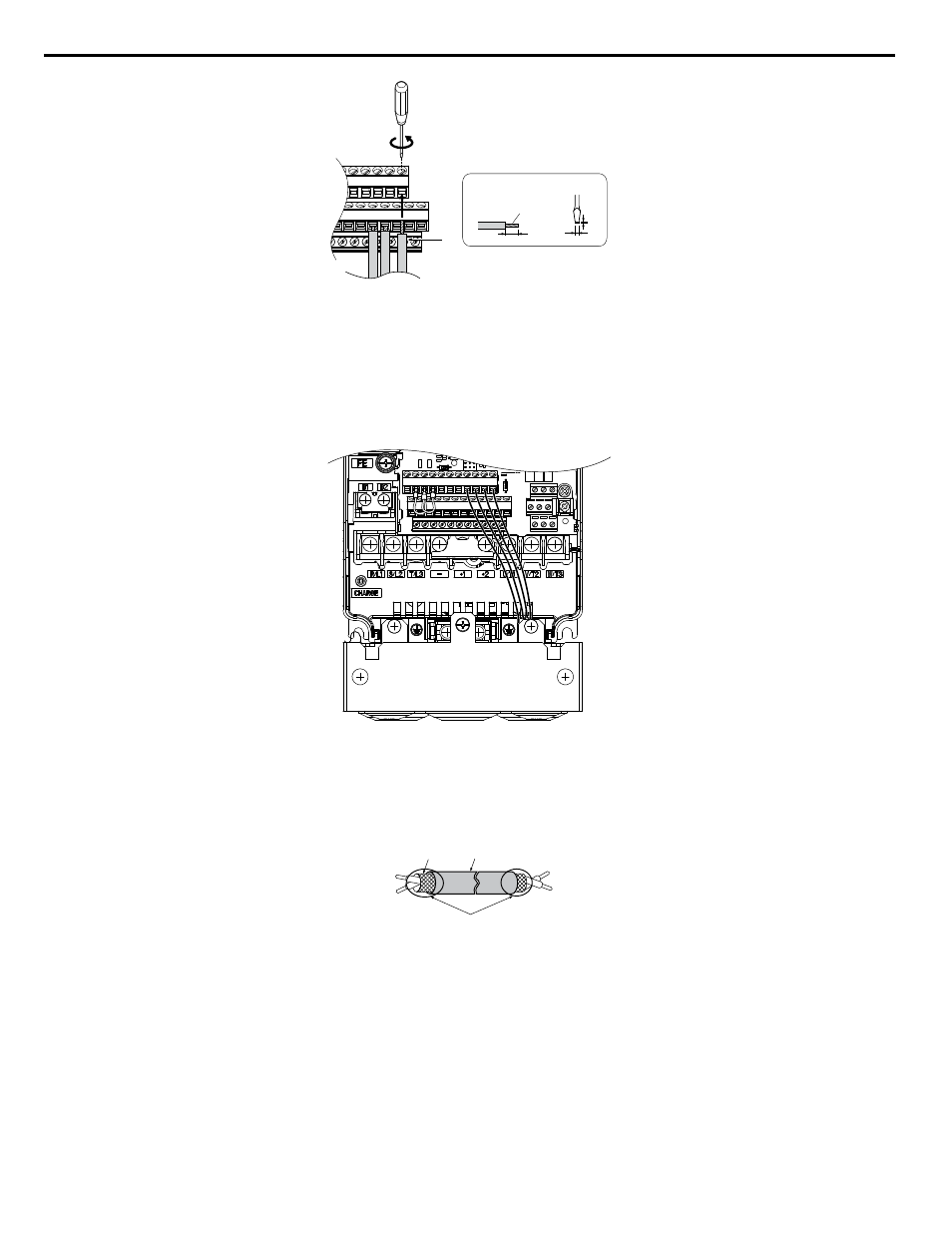

Figure 3.29 Guide de câblage de la carte de raccordement

Figure 3.30 Emplacement de la carte de raccordement à l’intérieur du variateur de vitesse

Lors du réglage de la fréquence par référence analogique depuis un potentiomètre externe, utiliser des câbles blindés à paire

torsadée (en préparant les extrémités des câbles comme illustré à la

Figure 3.31

) et connecter le blindage à la borne de mise

à la terre du variateur de vitesse.

A

E

B

C

D

A – Coté du variateur de vitesse
B – Isolation
C – Côté de l'appareil de contrôle

D – Gaine isolante (isoler avec du

ruban adhésif)

E – Blindage

Figure 3.31 Préparation des extrémités des câbles blindés

REMARQUE: le câblage du signal analogique entre le variateur de vitesse et la station du clavier ou les équipements périphériques ne doit

pas dépasser 50 m lors de l'utilisation d'un signal analogique provenant d'une source à distance pour fournir la référence de fréquence. Le

non-respect de cette consigne pourrait entraîner une mauvaise performance du système.
