n Bornes de sortie
La Table 3.8 énumère les bornes de sortie sur le variateur de vitesse. Le texte entre parenthèses indique le réglage par défaut
de chaque sortie multifonctions.

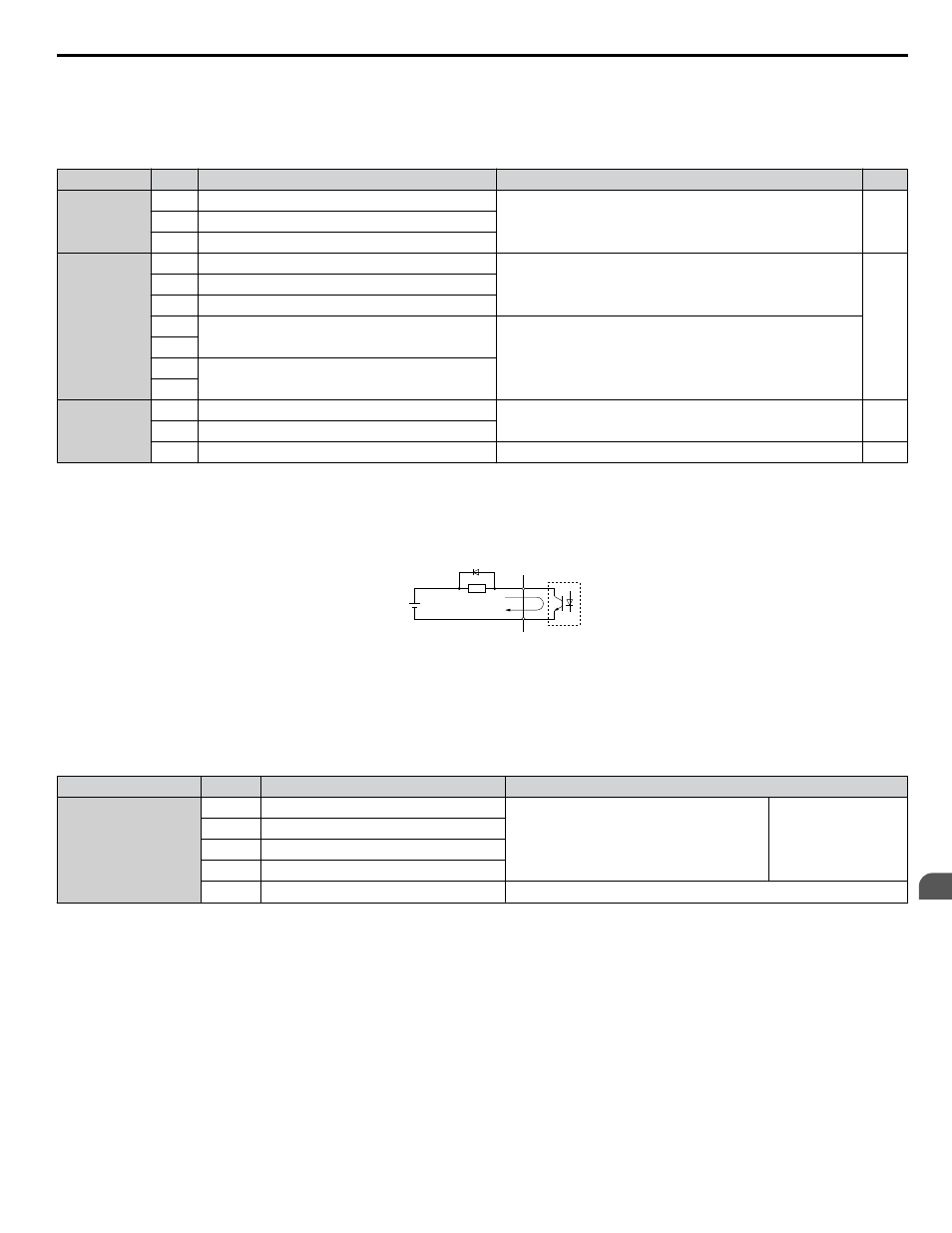

Table 3.8 Bornes de sortie du circuit de commande
Type Nº Nom de la borne (fonction) Valeur par défaut de la fonction (niveau de signal) Page
Sortie du relais
de faute
MA N.O.
30 V cc, 10 mA à 1 A; 250 V ca, 10 mA à 1 A
Charge minimale: 5 V cc, 10 mA
113 MB Sortie N.F.
MC Commun (relais de faute)
Sortie
numérique
multifonctions
<1>
MD N.O.
30 V cc, 10 mA à 1 A; 250 V ca, 10 mA à 1 A
Charge minimale: 5 V cc, 10 mA
113
ME Sortie N.F.
MF Commun (concordance de vitesse)
M1
Sortie numérique multifonctions (pendant le
fonctionnement)
30 V cc, 10 mA à 1 A; 250 V ca, 10 mA à 1 A
Charge minimale: 5 V cc, 10 mA
M2
M3
Sortie numérique multifonctions (vitesse zéro)
M4
Sortie du
moniteur
FM Sortie du moniteur analogique 1 (fréquence de sortie)
-10 à +10 V cc, ou 0 à +10 V cc 218
AM Sortie du moniteur analogique 2 (courant de sortie)
AC Commun des sorties analogiques 0 V –
<1> Éviter d’assigner des fonctions à des sorties de relais numériques associées à des commutations fréquentes, car cela pourrait réduire la durée de vie
utile du relais. La durée de vie utile d’un relais est estimée à 200,000 commutations (avec une charge résistive de 1 A).
Connecter une diode de suppression tel qu'illustré à la Figure 3.26 lors de l'entraînement d'une charge réactive comme la
bobine d'un relais. Veiller à ce que la valeur nominale de la diode soit supérieure à la tension du circuit.
A
B
C
D
A – Alimentation électrique externe,
48 V max.
B – Diode de suppression
C – Bobine
D – 50 mA ou moins
Figure 3.26 Connexion d'une diode de suppression
n Bornes de communication de série
Table 3.9 Bornes du circuit de commande: communication de série
Type Nº Nom du signal Fonction (niveau de signal)
MEMOBUS/Modbus
Communication
<1>
R+ Entrée de communications (+)
Communication MEMOBUS/Modbus:
utiliser un câble RS-422 ou RS-485 pour
connecter le variateur de vitesse.
RS-422/RS-485
Protocole de
communication
MEMOBUS/Modbus
115.2 kbit/s (max.)
R- Entrée de communications (-)
S+ Sortie de communications (+)
S- Sortie de communications (-)
IG Borne de terre blindée 0 V
<1> Activer la résistance de terminaison dans le dernier variateur de vitesse à l’intérieur d’un réseau MEMOBUS/Modbus en réglant le commutateur
DIP S2 en position ON. Consulter la section du manuel Connexions des entrées/sorties de commande pour plus de renseignements.
3.7 Câblage du circuit de commande
YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide 71
3
Installation électrique
