u

Exemple d'installation de l'option de communication

Retirer les couverts avant du variateur de vitesse avant d'installer l'option. Les options de communications peuvent être insérées

uniquement dans le connecteur CN5-A situé sur la carte de contrôle du variateur de vitesse.

Préparation du variateur de vitesse

1.

Éteindre le variateur, attendre le temps approprié pour que la tension puisse se dissiper et retirer le clavier d'opération

(B) et les couverts avant (A et D). La manière de retirer les couverts avant varie selon le modèle .

DANGER! Risque de décharge électrique. Ne jamais brancher ni débrancher un câble quand l'appareil est sous tension. Le non-

respect de cette consigne entraînera des blessures graves, voire mortelles. Avant d'installer l'option, débrancher toute alimentation

électrique de l'équipement. Le condensateur interne reste chargé même après la coupure de l'alimentation électrique. L'indicateur

de charge LED s'éteindra lorsque la tension CC du bus tombe sous 50 V cc. Pour éviter tout choc électrique, attendre au moins

cinq minutes après que tous les voyants soient éteints et mesurer le niveau de tension du bus CC pour confirmer le niveau de

sécurité.

REMARQUE: endommagement à l'équipement. Toujours observer des procédures de décharge électrostatique (ESD) appropriées

lors de la manipulation de la carte d'option, du variateur de vitesse et des circuits imprimés. Le non-respect des procédures de

décharge électrostatiques peut endommager le circuit.

A

B

D

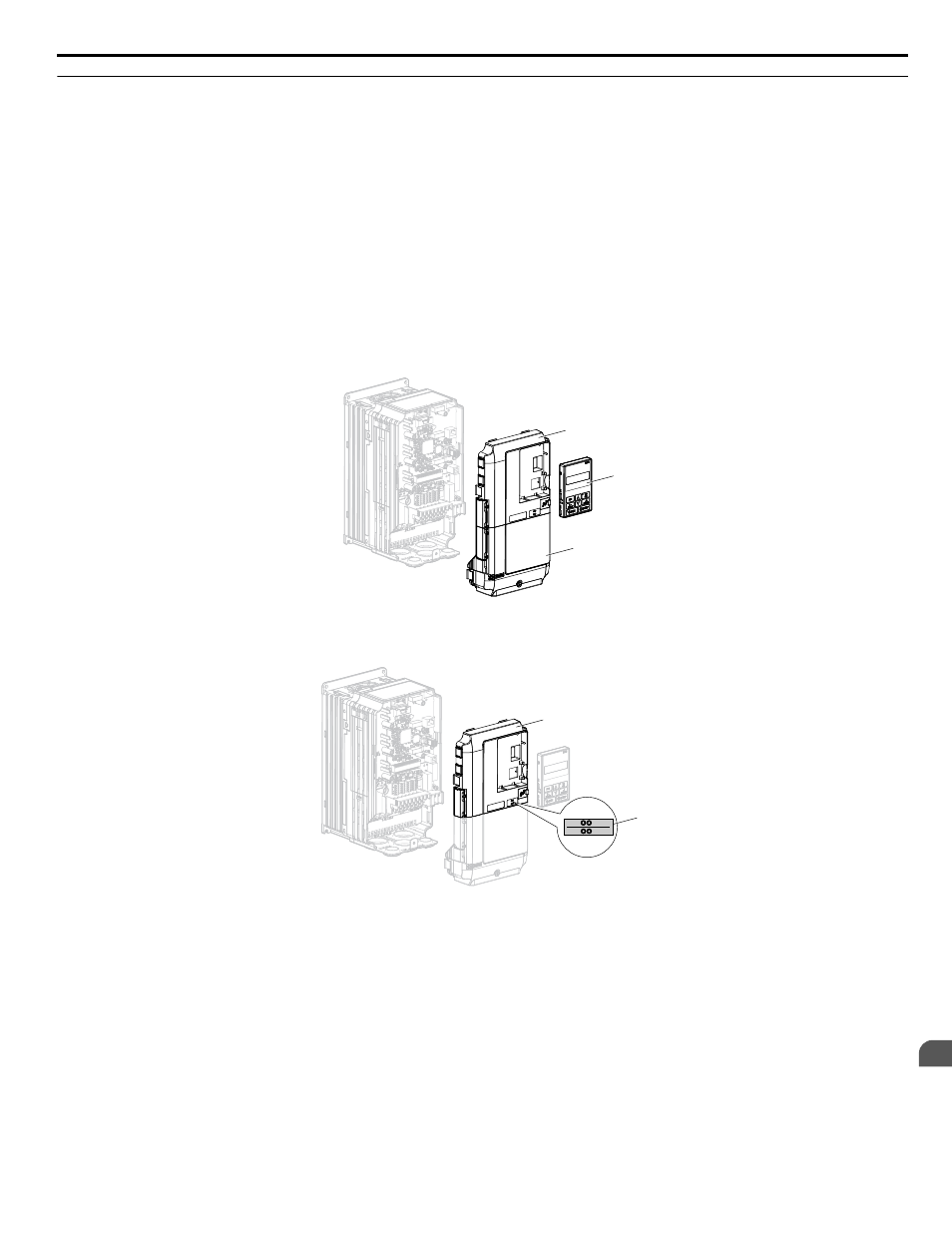

Figure 7.2 Retirer les couverts avant et le clavier d'opération

2.

Une fois les couverts et le clavier retiré, apposer l'étiquette LED (C) à l'endroit prévu sur le couvert avant (A).

A

C

NS

MS

TX

RX

Figure 7.3 Apposer l'étiquette LED

7.1 Installation d'une carte d'option

YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide

173

7

Dispositifs périphériques et options
