6.3 Remplacement du variateur de vitesse
u Remplacement du variateur de vitesse
MISE EN GARDE! Risque de choc électrique. Ne jamais brancher ni débrancher un câble quand l'appareil est sous tension. Le non-respect
de cette consigne peut entraîner des blessures graves. Avant de procéder à l'entretien du variateur de vitesse, débrancher toute alimentation
électrique de l'équipement. Le condensateur interne reste chargé même après la coupure de l'alimentation électrique. Après avoir coupé
l’alimentation, attendre que le délai minimum indiqué sur le variateur de vitesse soit écoulé avant de toucher tout composant.
MISE EN GARDE! Risque de décharge électrique. Ne jamais laisser du personnel non qualifié travailler sur le variateur de vitesse. Le non-
respect de cette consigne pourrait entraîner des blessures graves. Toutes les opérations d'installation, de maintenance, d'inspection et
d'entretien doivent être effectuées uniquement par du personnel autorisé familier avec l'installation, le réglage et la maintenance des
variateurs de vitesse à CA.
REMARQUE: toujours observer des procédures de décharge électrostatique (ESD) appropriées lors de la manipulation du variateur de
vitesse et des cartes de circuits imprimés. Les circuits du variateur de vitesse peuvent être endommagés par une décharge électrostatique
si cette consigne n’est pas respectée.
La procédure suivante décrit la manière de remplacer un variateur.
Cette section offre des instructions pour le remplacement du variateur seulement.
Pour installer des circuits d'option ou d'autres types d'option, consulter les manuels spécifiques de ces options.
REMARQUE: lors d'un transfert d'un transistor de freinage, d'une résistance de freinage ou d'un autre type d'option d'un variateur
endommagé vers un nouveau variateur de remplacement, s'assurer qu'il fonctionne correctement avant de le reconnecter au nouveau
variateur. Remplacer les options brisées pour éviter une défaillance immédiate du variateur de remplacement.
1.
Retirer le couvert de la carte de raccordement.

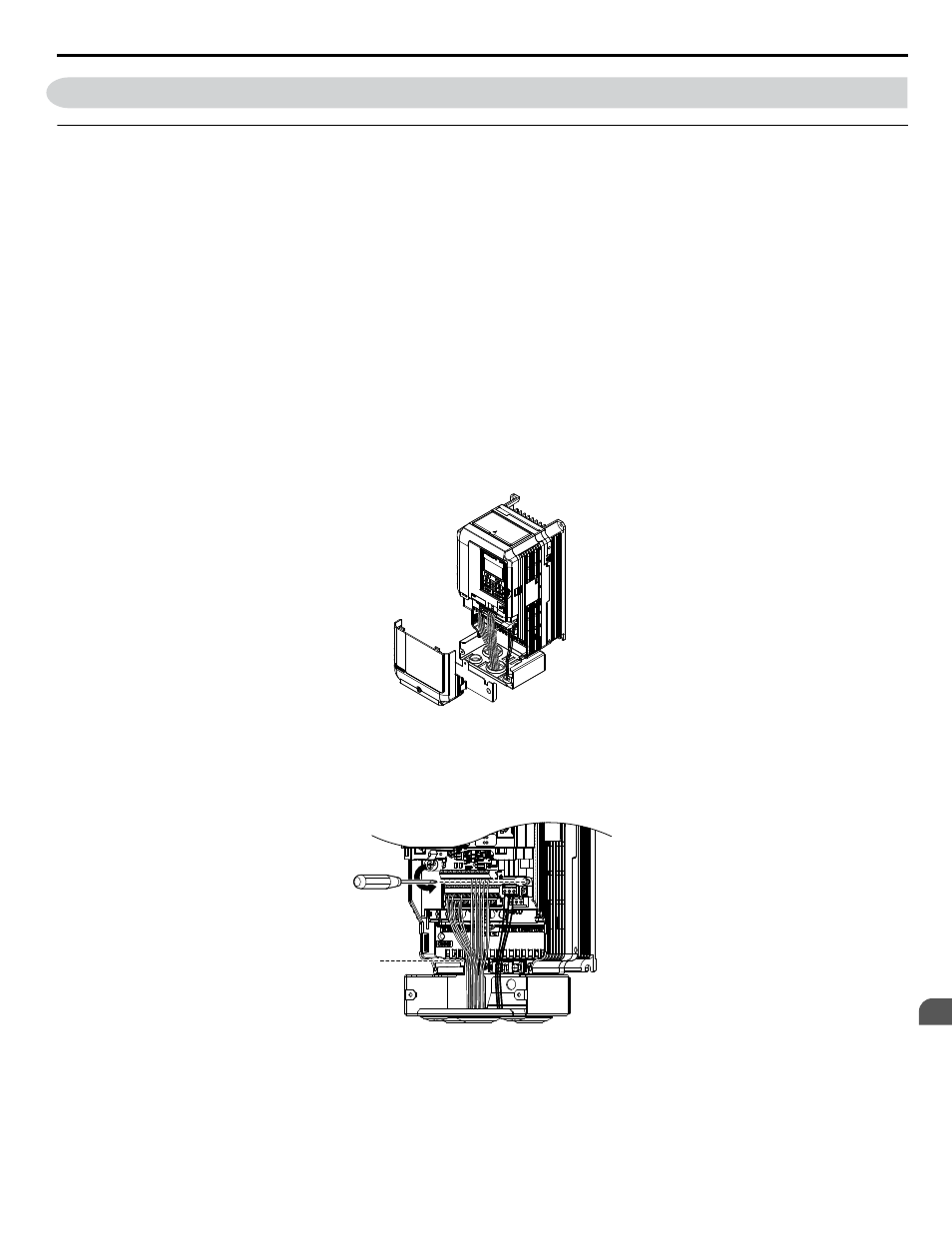

Figure 6.1 Retirer le couvert de la carte de raccordement
2.
Dévisser les vis tenant la carte de raccordement en place. Retirer la vis sécurisant le couvert du bas et retirer le couvert
du bas du variateur.
Note: les variateurs de vitesse à boîtier IP00/à châssis ouvert n'ont pas de couvert inférieur ou de conduit.
Figure 6.2 Dévisser la carte de raccordement et retirer le couvert du dessous
3.
Glisser la carte de raccordement comme illustré par les flèches pour retirer celle-ci du variateur de vitesse ainsi que
le couvert inférieur.
