Retirer le couvert supérieur de tous les variateurs de vitesse comme illustré à la
lorsque les variateurs IP20/NEMA
type 1 sont montés côte à côte.
Se reporter à Couvert de protection supérieur à la page 57
pour retirer et réinstaller le
couvert supérieur.

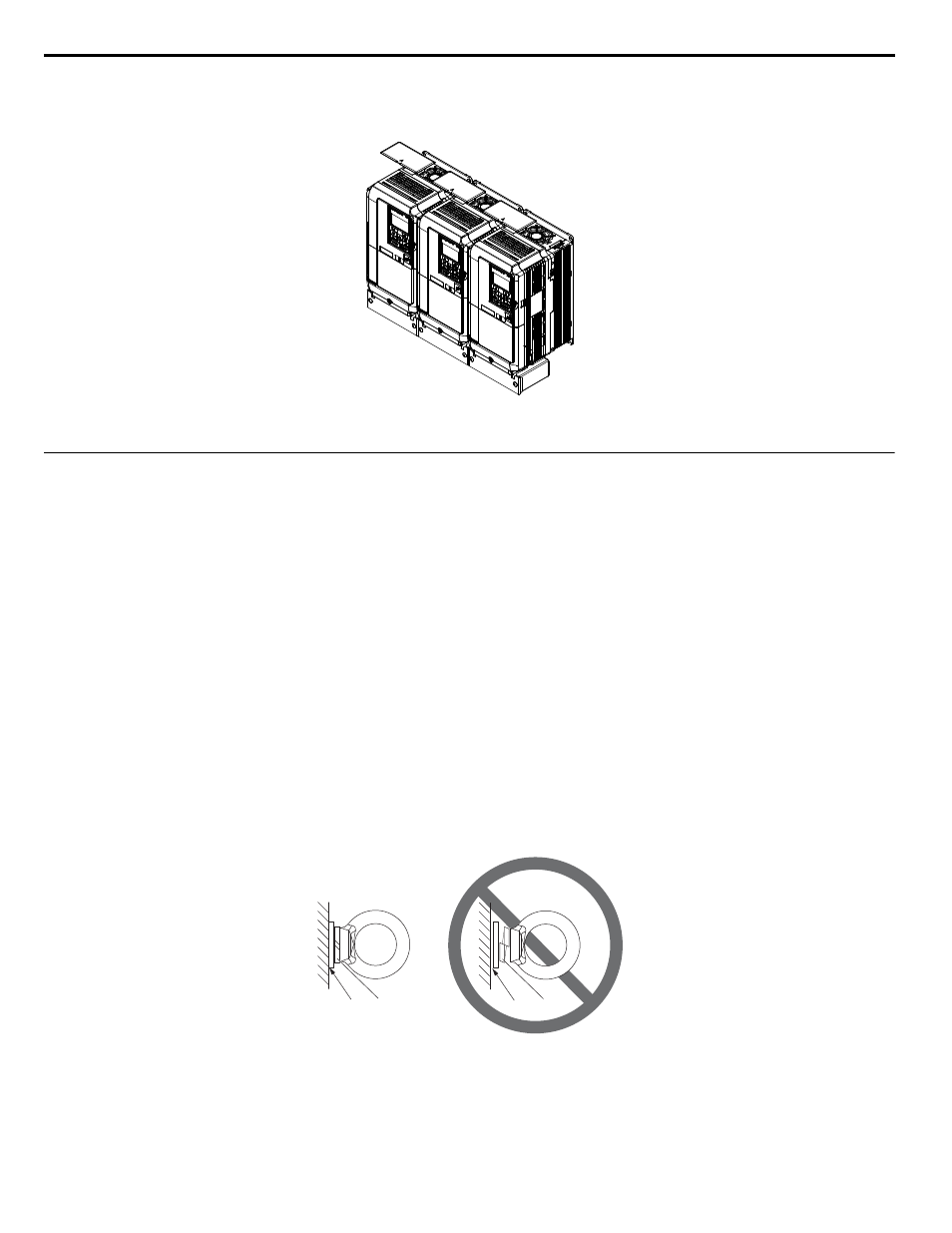

Figure 2.4 IP20/NEMA 1 Montage dans boîtier côte à côte
u
Directives sur les installations utilisant des boulons à œil
Les boulons à œil sont utilisés pour installer le variateur de vitesse ou pour le soulever temporairement au moment de le
remplacer. L'utilisation des boulons à œil permet d'installer le variateur de vitesse dans un boîtier ou sur un mur. Ne pas laisser
le variateur de vitesse suspendu à des câbles en position horizontale ou verticale pendant une période de temps prolongée. Ne
pas transporter le variateur de vitesse sur une longue distance. Lire les consignes et les directives suivantes avant d'installer
le variateur de vitesse.
MISE EN GARDE! Risque d'écrasement. Respecter les directives et les consignes suivantes. Le non-respect de cette consigne pourrait
entraîner des blessures graves, voire mortelles, occasionnées par la chute des équipements.
Utiliser uniquement une suspension verticale pour soulever temporairement le variateur de vitesse pendant l'installation dans un boîtier. Ne
pas utiliser de suspension verticale pour transporter le variateur de vitesse.
Bien visser le couvert frontal du variateur, les carte de raccordements de raccordement et les autres composants du variateur de vitesse
avant la suspension verticale.
Ne pas soumettre le variateur à des vibrations ou à un impact supérieur à 1.96 m/s
2
(0.2 G) pendant qu'il est suspendu à des câbles.
Ne pas laisser le variateur sans surveillance pendant que celui-ci est suspendu à des câbles.
Ne pas tenter de retourner le variateur pendant que celui-ci est suspendu à des câbles.
n
Suspension horizontale du variateur de vitesse des modèles 2A0360, 2A0415 et 4A0250 à
4A0675
Pour fabriquer un support en fil de fer ou un cadre qui servira à lever le variateur avec un dispositif de levage, placer le variateur
en position horizontale et passer un câble au travers les trous des quatre boulons à œil.
REMARQUE: endommagement à l'équipement. Avant de lever le variateur, s'assurer que la rondelle à ressort est entièrement fermée. Le
non-respect de cette consigne peut causer la déformation du variateur ou l'endommager au moment de le soulever.
Figure 2.7
B
A
C
D
A – Aucun jeu entre le variateur et la
rondelle
B – Rondelle à ressort entièrement
fermée
C – Jeu entre le variateur et la rondelle
D – Rondelle à ressort ouverte
Figure 2.5 Rondelle à ressort
2.1 Installation mécanique
