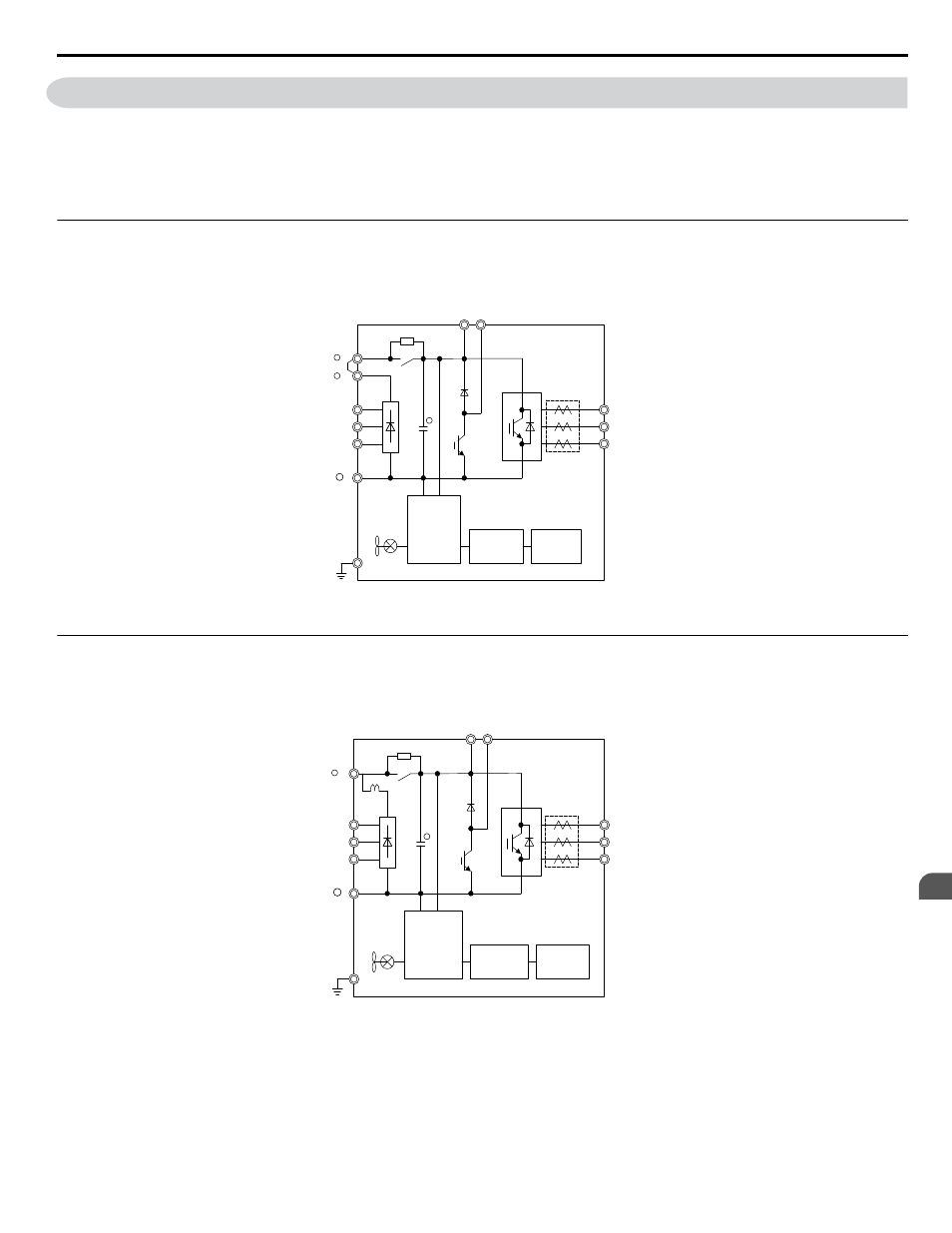

3.2 Schéma de connexion du circuit principal

Se reporter aux schémas présentés dans cette section lors du câblage du circuit principal du variateur de vitesse. Les connexions

peuvent varier suivant la capacité du variateur de vitesse. L’alimentation électrique CC du circuit principal fournit également

l’alimentation au circuit de commande.

REMARQUE: ne pas utiliser la borne négative « - » du bus CC en tant que borne de terre. Cette borne est à un potentiel de tension CC

élevé. Des connexions inappropriées peuvent endommager le variateur.

u

Modèles de classe triphasée 200 V 2A0004 à 2A0081
Modèles de classe triphasée 400 V 4A0002 à 4A0044
Modèles de classe triphasée 600 V 5A0003 à 5A0032

+1

+2

R/L1

S/L2

T/L3

Relais

Carte de
gachette

Carte de

Contrôle

Clavier

+

Capteur de

courant

U/T1
V/T2
W/T3

B1 B2

Figure 3.2 Connexion des bornes du circuit principal

u

Modèles de classe triphasée 200 V 2A0110, 2A0138
Modèles de classe triphasée 400 V 4A0058, 4A0072
Modèles de classe triphasée 600 V 5A0041, 5A0052

+1

R/L1

S/L2

T/L3

U/T1
V/T2
W/T3

B1 B2

Bobine CC

+

Relais

Carte de
gachette

Carte de

Contrôle

Clavier

Capteur de

courant

Figure 3.3 Connexion des bornes du circuit principal

3.2 Schéma de connexion du circuit principal

YASKAWA TOFP YAIP1U 01B Variateur de vitesse ca YASKAWA - P1000 Manuel de mise en route rapide

47

3

Installation électrique
