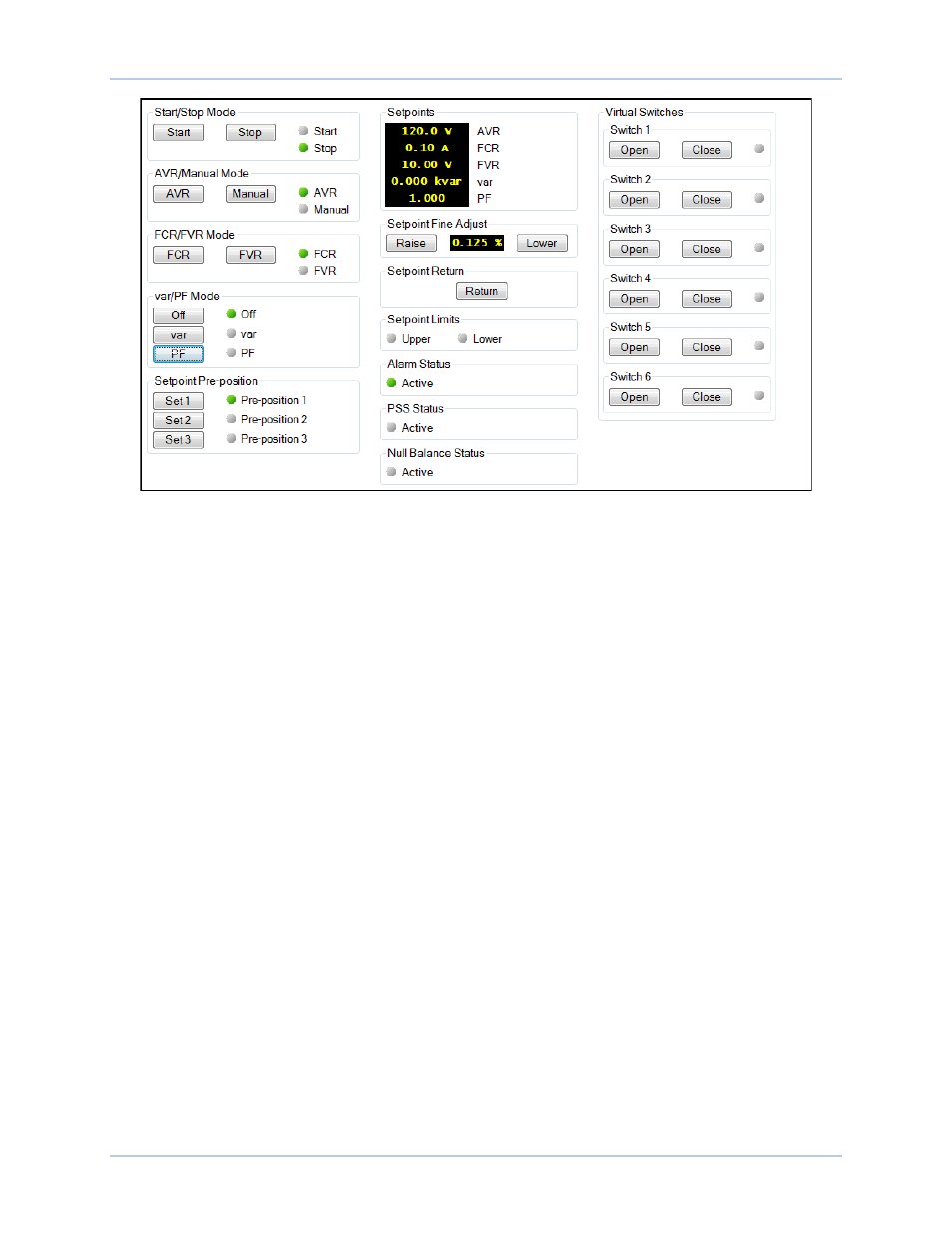

Figure 67. Panneau de commande
Start/Stop Mode (mode marche/arrêt) : deux indicateurs permettent d'afficher le mode marche/arrêt du
système DECS-250 En mode Stop (arrêt), l'indicateur Stop passe de gris à vert. En mode Start (marche),
l'indicateur Start passe de gris à vert. Pour sélectionner l'état de marche du système DECS-250, cliquez
sur le bouton Start (marche). Cliquez sur le bouton Stop (arrêt) pour sélectionner l'état d'arrêt du système
DECS-250.
AVR/Manual Mode (mode AVR/manuel) : l'état du mode AVR et Manual (manuel) est signalé par deux
indicateurs. Lorsque le système DECS-250 fonctionne en mode AVR, l'indicateur AVR passe de gris à
vert. Lorsqu'il fonctionne en mode manuel, l'indicateur Manual (manuel) passe de gris à vert. La sélection
du mode AVR s'effectue en cliquant sur le bouton AVR tandis que le mode manuel est sélectionné par un
clic sur le bouton Manual (manuel).
FCR/FVR Mode (mode FCR/FVR) : l'état du mode FCR et FVR est signalé par deux indicateurs.
Lorsque le système DECS-250 fonctionne en mode FCR, l'indicateur FCR passe de gris à vert. Lorsque
le système fonctionne en mode FVR, l'indicateur FVR passe de gris à vert. La sélection du mode FCR
s'effectue en cliquant sur le bouton FCR. La sélection du mode FVR s'effectue en cliquant sur le bouton
FVR.
Var/PF Mode (mode VAR/PF) : cette fonction dispose de trois indicateurs qui signalent si le mode VAR
est actif, si le mode de facteur de puissance (PF) est actif, ou si aucun de ces deux modes n’est actif.
Lorsque le mode VAR est actif, l’indicateur var passe de gris à vert. Lorsque le mode de facteur de
puissance est actif, l’indicateur PF passe de gris à vert. Si aucun des deux modes n'est actif, l'indicateur
Off (désactivé) passe de gris à vert. La sélection du mode VAR s'effectue en cliquant sur le bouton var.
La sélection du mode de facteur de puissance s'effectue en cliquant sur le bouton PF. Cliquez sur le
bouton Off (désactivé) pour ne sélectionner aucun mode. Un seul mode peut être sélectionné à la fois.
Setpoint Pre-position (pré-position de consigne) : un bouton de commande et un indicateur sont
fournis pour les trois pré-positions de consigne. Le bouton Set 1 (consigne 1) permet de régler la
consigne d'excitation sur la valeur de la Pre-position 1. L'indicateur Pre-position 1 passe alors de gris à
vert. Les pré-positions 2 et 3 sont sélectionnées en cliquant sur le bouton Set 2 (consigne 2) ou Set 3
(consigne 3).
Setpoints (points de consigne) : cinq zones d'état affichent les valeurs mesurées réelles pour les
modes AVR, FCR, FVR, VAR et PF. Ces points de consigne actifs, représentés par une police jaune, ne
doivent pas être confondus avec les valeurs de mesure analogique qui sont représentées par une police
verte dans BESTCOMSPlus. Pour plus d'informations sur les réglages de la valeur de consigne de
fonctionnement, reportez-vous au chapitre Régulation.
