162 9440370990 Rev H

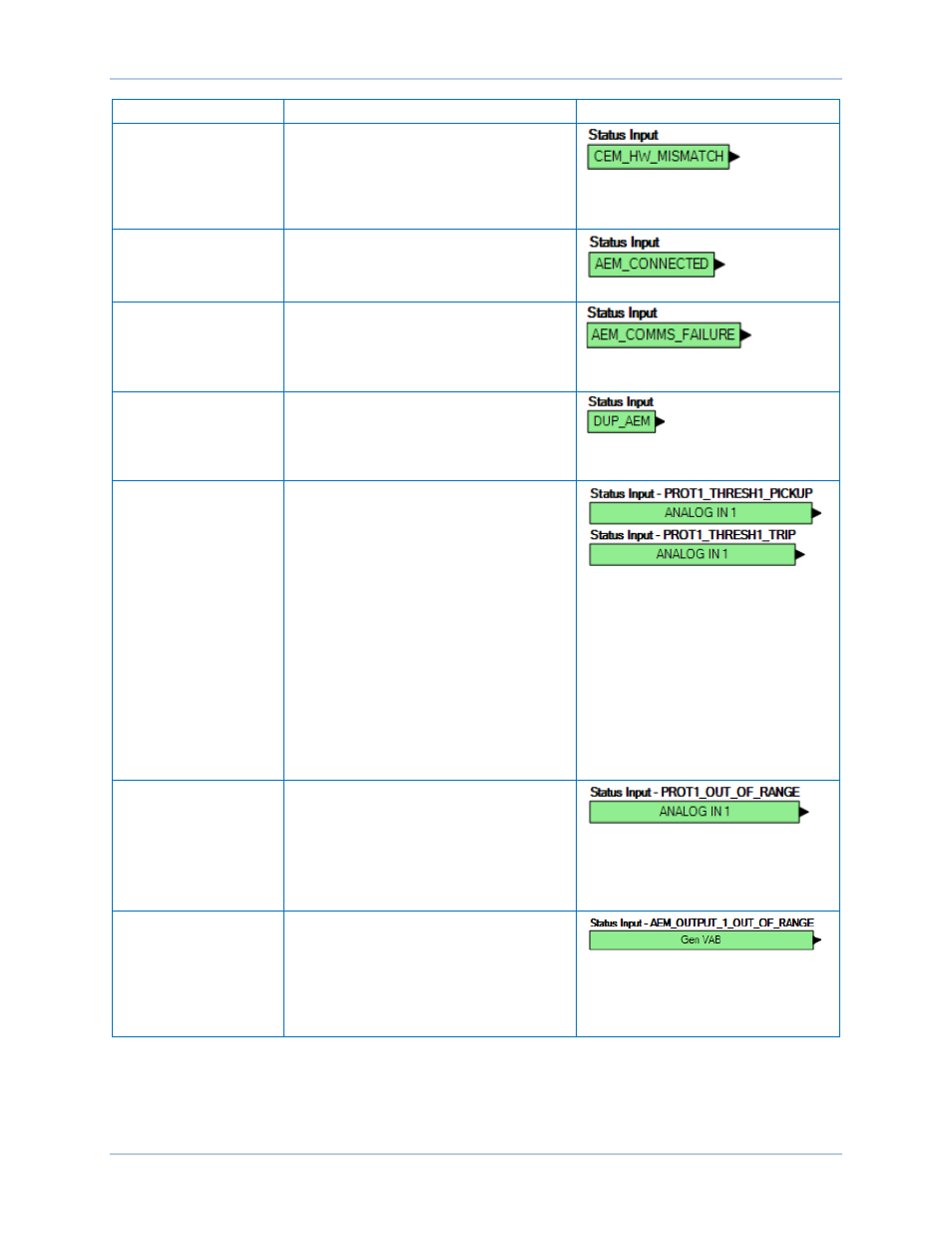

Nom Description Symbole
Contact Expansion
Module, Hardware
Mismatch (module
d'extension de contacts,
disparité du dispositif) VRAI lorsque le type de module CEM est
différent de celui du type de module CEM
détecté. Accédez à Settings Explorer,
Communications, CANBus, Remote Module
Setup pour sélectionner le type de module
CEM (18 ou 24 contacts).
Analog Expansion
Module, Connected
(module d'extension
analogique, connecté) Module d'extension analogique connecté.
VRAI si un module AEM-2020 en option est
connecté au système DECS-250.
Analog Expansion
Module, Comms Failure
(module d'extension
analogique, échec de
transmission) VRAI si aucune transmission n'est établie à
partir du module AEM.
Analog Expansion
Module, Duplicate AEM
(module d'extension
analogique, AEM en
double) VRAI si plus d’un module AEM est détecté.
Un seul module AEM est pris en charge à la
fois.
Analog Expansion
Module,
Remote Analog Inputs
1-8 (module d'extension
analogique, entrées
analogiques déportées 1
à 8)
Il existe quatre seuils pour chacun des huit
blocs Remote Analog Input (entrée
analogique déportée). Chaque seuil
possède un bloc de logique séparé pour la
détection et le déclenchement. L'entrée
analogique déportée 1 avec ses blocs
Threshold #1 Pickup (détection seuil 1) et
Threshold #1 Trip (déclenchement seuil 1)
est représentée à droite. Pour plus
d'informations sur la configuration des
entrées analogiques déportées, reportez-
vous à la section Module d'extension
analogique du présent manuel. Le bloc
Pickup (détection) est VRAI si le seuil est
dépassé. Le bloc de déclenchement est
VRAI si le seuil du bloc de détection
correspondant est dépassé pendant la
durée de la temporisation.
Module d’extension
analogique
Remote Analog Inputs,
Out of Range 1-8
(entrées analogiques
déportées, hors échelle
1 à 8)
Chaque entrée analogique déportée
possède un bloc Out of Range (hors
échelle). VRAI si des paramètres excèdent
la valeur du seuil hors échelle. Cette
fonction alerte l'utilisateur lorsqu'un câble
d'entrée analogique est ouvert ou
endommagé.
Analog Expansion
Module
Remote Analog Inputs
1-4 (module d'extension
analogique, entrées
analogiques déportées 1
à 4)
VRAI si la connexion de sortie analogique
déportée est ouverte.
BESTlogic™Plus DECS-250
