66 9440370990 Rev H
K dv/dt Enable (activation dv/dt) : sélectionnez cette case à cocher pour activer la fonction OEL dépendant
de la tension.
L dv/dt Level (niveau dv/dt) : réglable entre -10 et 0 par incréments 0,1 (par unité).
OEL type relais
Le limiteur de surexcitation type relais limite le niveau du courant d'excitation en fonction d'une
caractéristique à temps inverse similaire à celle illustrée dans la Figure 46. Il est possible de sélectionner
des courbes séparées pour le fonctionnement en ligne et le fonctionnement hors ligne. Si le système
rencontre une condition de surexcitation, le courant d'excitation est limité et obligé de suivre la courbe
sélectionnée. La caractéristique à temps inverse est définie par l'Équation 10.
𝑡
𝑝𝑖𝑐𝑘𝑢𝑝
=
𝐴 × 𝑇𝐷
𝐵 + √𝐶 + 𝐷 × 𝑀𝑂𝑃
Équation 10. Caractéristique de temps de détection inverse
Où :
t
pickup
= délai de détection en secondes
A = -95,908
B = -17,165
C = 490,864
D = -191,816
TD = paramètre de cadran de temps <0,1, 20>
MOP = coefficient multiplicateur <1,03, 205>

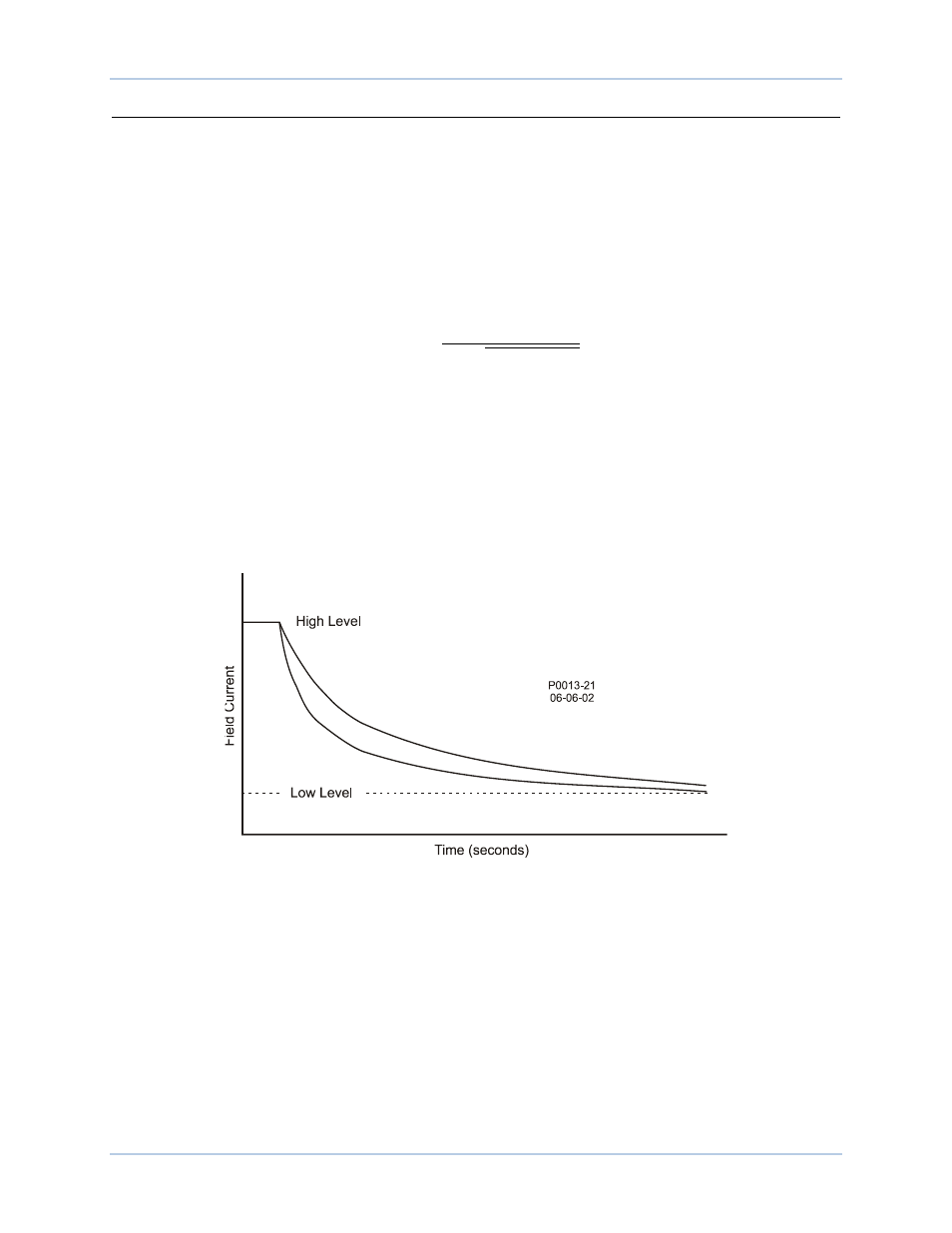

Figure 46. Caractéristique à temps inverse pour le limiteur OEL type relais
Les groupes de paramètres principaux et secondaires fournissent un contrôle supplémentaire pour deux
conditions distinctes de fonctionnement de la machine. À chaque mode de fonctionnement OEL de type
relais (hors ligne et en ligne) sont associés des paramètres de niveau bas
A , niveau haut B et cadran de
temps C .
Une fois que le courant d'excitation diminue en dessous du niveau de décrochage (95 % du niveau de
détection), la fonction est réinitialisée d'après la méthode de réinitialisation sélectionnée
D . Les méthodes
de réinitialisation disponibles sont les méthodes inverse, intégrante et instantanée.
Lorsque la méthode inverse est utilisée, le limiteur de surexcitation (OEL) est réinitialisé en fonction du
temps par rapport au coefficient multiplicateur (MOP). Plus le niveau du courant d'excitation est bas, plus
la réinitialisation est rapide. La réinitialisation inverse utilise la courbe suivante (Équation 11) pour calculer
le temps de réinitialisation maximum.
