9440370990 Rev H 63
Limiteurs
Les limiteurs du système DECS-250 garantissent que la machine contrôlée ne dépasse pas ses
capacités. La surexcitation, la sous-excitation, le courant du stator et la puissance réactive sont limités
par le système DECS-250. Le DECS-250 limite également la tension durant les conditions de sous-
fréquence.
Limiteur de surexcitation
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Operating Settings, Limiters, OEL
Chemin d'accès IHM : Settings, Operating Settings, Limiters, OEL
Un fonctionnement dans la région de de surexcitation du diagramme P-Q d'un générateur peut causer un
courant d'excitation excessif et une surchauffe des enroulements d'excitation. Le limiteur de surexcitation
(OEL) surveille le niveau de courant d'excitation fourni par le système DECS-250 et le limite pour éviter
l'échauffement de l'enroulement d'excitation.
Le limiteur OEL peut être activé A dans tous les modes de régulation. Le comportement du limiteur en
mode manuel peut être configuré pour limiter l'excitation ou pour émettre une alarme. Ce comportement
est configuré dans in BESTlogic™Plus.
Le système DECS-250 propose deux styles de limitation de surexcitation : point de sommation et relais. B
Les paramètres OEL sont illustrés dans la Figure 44, la Figure 45 et la Figure 47.
OEL type point de sommation
La limitation de la surexcitation type point de sommation compense les conditions de surintensité lorsque
la machine est hors ligne ou en ligne. Le comportement du limiteur OEL hors ligne et en ligne est
déterminé par deux groupes de paramètres distincts. Les groupes de paramètres principaux et
secondaires (sélectionnables dans la logique configurable) fournissent un contrôle supplémentaires pour
deux conditions distinctes de fonctionnement de la machine.
Fonctionnement hors ligne
Pour le fonctionnement hors ligne, il existe deux niveaux de limitation de surexcitation avec point de
sommation : niveau bas et niveau haut. La Figure 42 illustre la relation entre les seuils OEL de niveau
haut et de niveau bas.

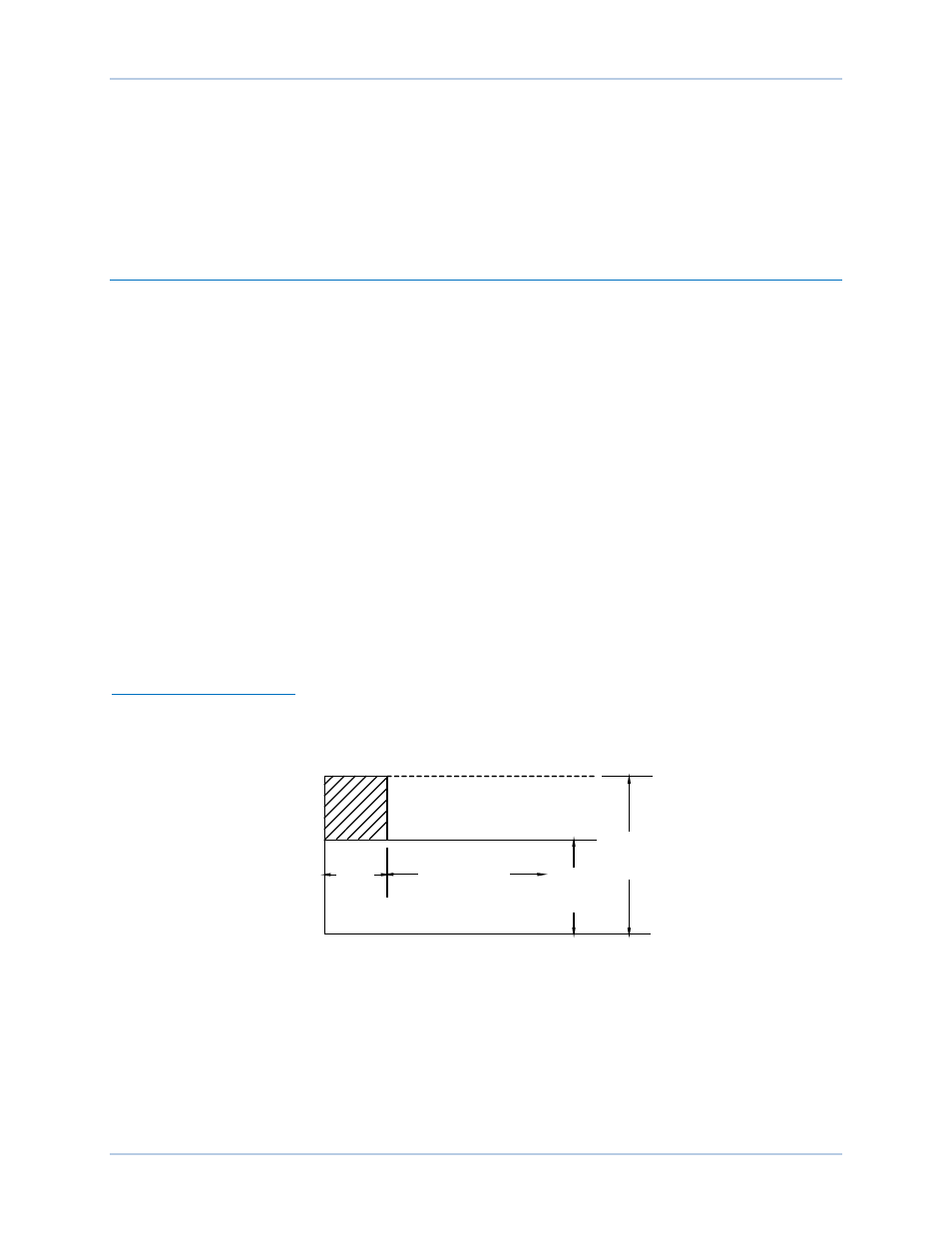

Figure 42. Limitation de surexcitation hors ligne, type point de sommation
Le seuil OEL de niveau haut hors ligne est déterminé par le seuil de niveau bas C . Lorsque le niveau
d'excitation est inférieur au paramètre de niveau bas, aucune action n'est effectuée par le système
DECS-250. L'alternateur est autorisé à fonctionner indéfiniment avec ce niveau d'excitation.
Le seuil du limiteur OEL de niveau haut hors ligne est déterminé par les paramètres niveau haut D et
temps niveau haut E . Lorsque le niveau d'excitation dépasse le paramètre de niveau haut, le système
DECS-250 limite l'excitation à la valeur du paramètre de niveau haut. Si ce niveau d'excitation persiste
F
IE
L
D
C
U
R
R
E
N
T
TIME IN SECONDS
High
Current
Time
CONTINUOUS
P0063-09
0-10sec
Low
Current
Level
High
Current
Level
DECS-250 0BLimiteurs
