374 9440370990 Rev H

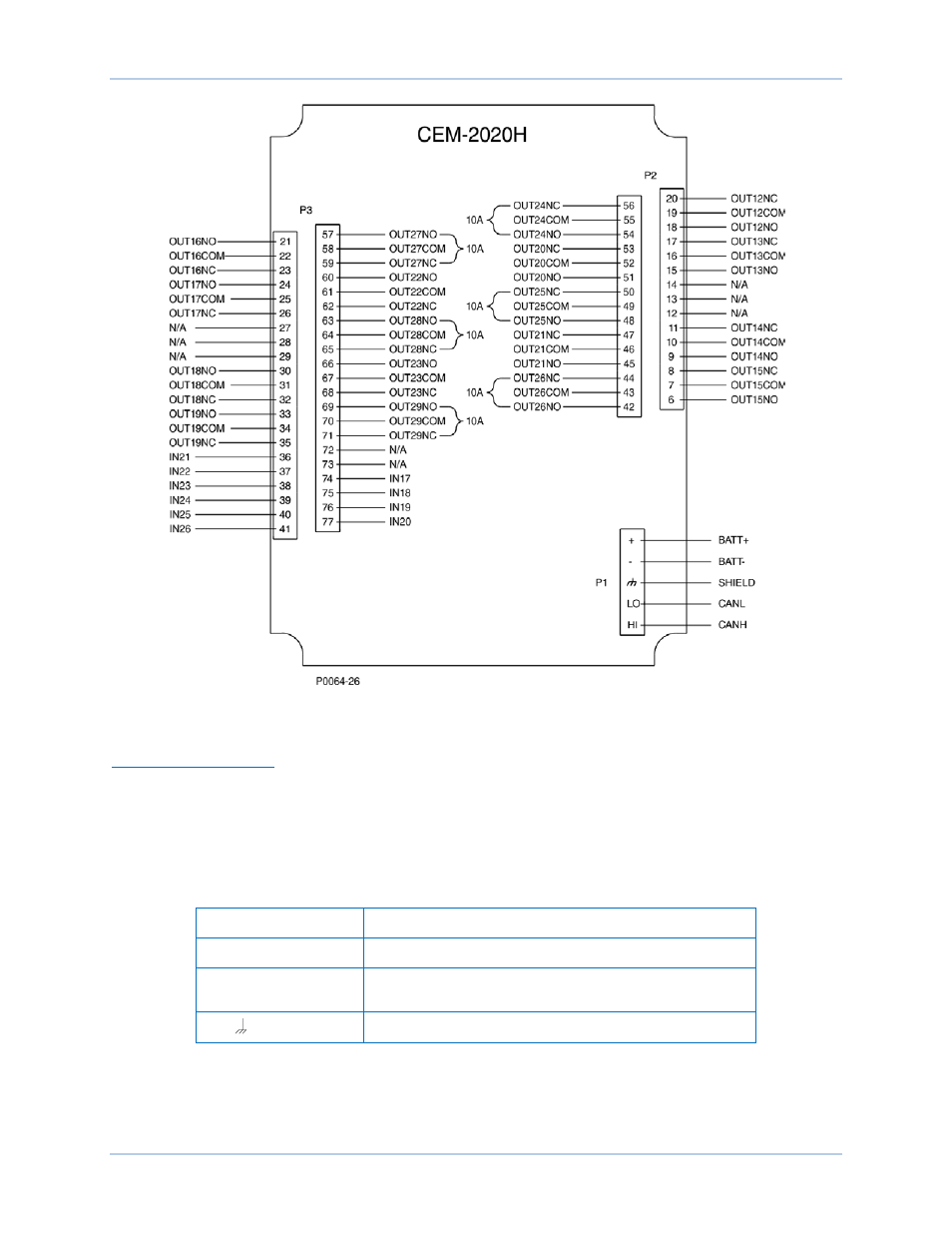

Figure 189. Bornes de contacts d'entrée et de contacts de sortie du module CEM-2020H
Interface pour bus CAN
Ces bornes garantissent une communication à haute vitesse en utilisant le protocole SAE J1939 entre le
module d'extension de contacts et le système DECS-250. Les connexions entre le module CEM-2020 et
le système DECS-250 doivent être réalisées avec des câbles blindés à paires torsadées. Les bornes de
l'interface pour bus CAN sont répertoriées dans le Tableau 44. Voir la Figure 190 et la Figure 191.
Tableau 44. Bornes de l'interface pour bus CAN
Borne Description
P1- HI (CAN H) Connexion CAN haut (fil jaune)
P1- LO (CAN L)
Connexion CAN bas (fil vert)
P1- (SHIELD) Connexion blindage CAN
Module d'extension de contacts DECS-250
