Les paramètres BESTCOMSPlus® des entrées thermocouples déportées sont illustrées dans la
Figure 178. L'entrée thermocouple déportée 1 est représentée.

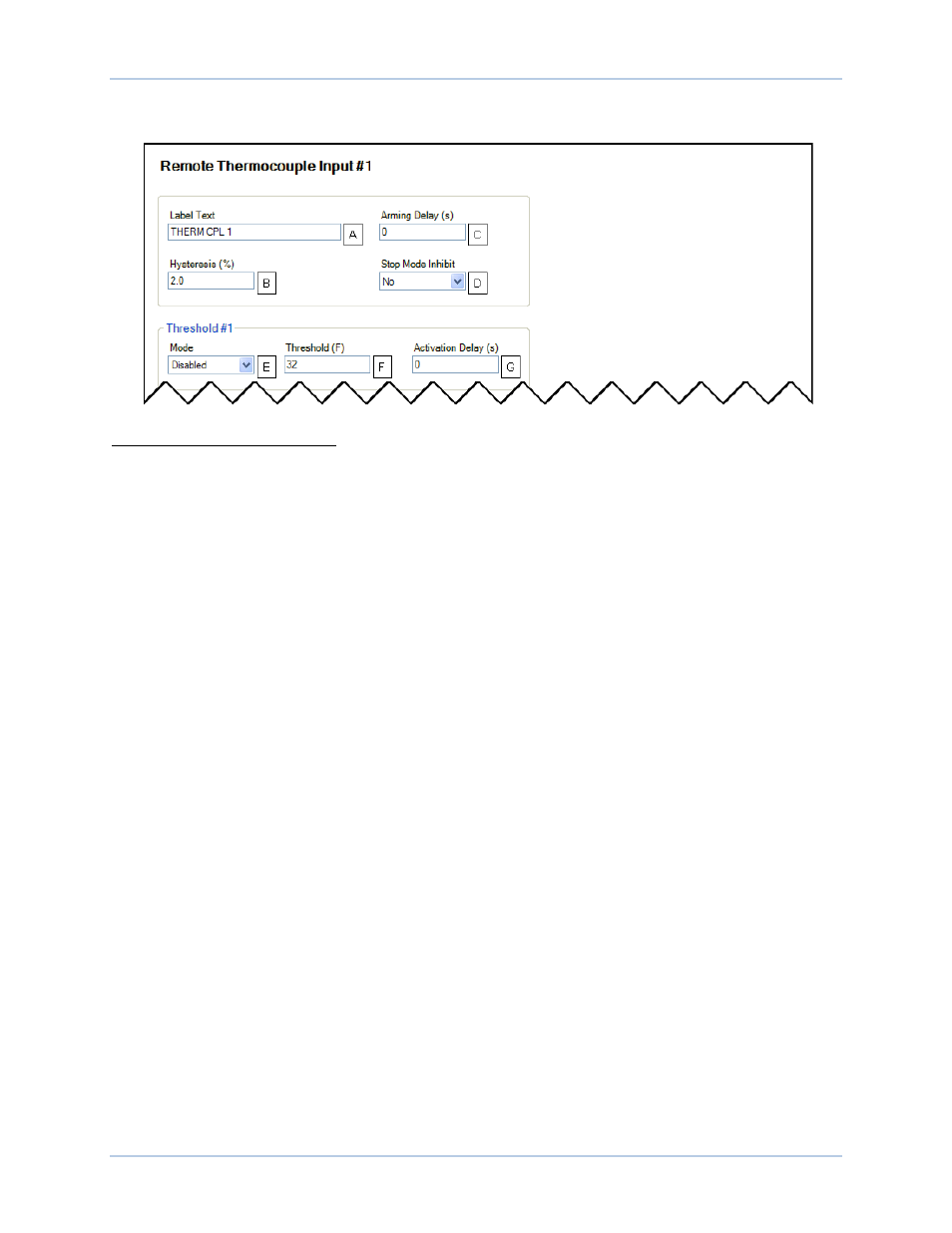

Figure 178. Paramètres d'entrée thermocouple déportée
A
Label Text (légende) : chaîne de caractères alphanumériques comportant 64 caractères au maximum.
B
Hysteresis (hystérésis) : réglable entre 0 et 100 % par incréments de 0,1 %.
C
Arming Delay (délai d'armement) : réglable entre 0 et 300 s par incréments de 1 s.
D
Stop Mode Inhibit (inhibition en mode arrêt) : Yes (oui) ou No (non).
E
Mode : Disabled (inhibé), Over (sur) ou Under (sous).
F
Threshold (seuil) : réglable entre 32 à 2 507
°F par incréments de 1°F.
G
Activation Delay (délai d'activation) : réglable entre 0 et 300 s par incréments de 1 s.
Sorties analogiques
Chemin d'accès BESTCOMSPlus : Settings, Programmable Outputs, Remote Analog Outputs
Chemin d'accès IHM : Settings, Programmable Outputs, Remote Analog Outputs
Le module AEM-2020 fournit quatre sorties analogiques.
Effectuez une sélection de paramètres
A
et sélectionnez le type de sortie
B
. Une alarme hors plage,
configurée dans l'écran Alarm Configuration, Alarms (configuration des alarmes, alarmes) de
BESTCOMSPlus, alerte l'utilisateur lorsqu'un câble de sortie analogique est ouvert ou endommagé. Un
paramètre de délai d'activation
C
hors échelle temporise la signalisation de l'alarme.
Des plages doivent être définies pour le type de sortie sélectionné. Le paramètre Param Min
D
(paramètre
minimum) est associé à Min Output Current
E
(sortie de courant minimum) ou Min Output Voltage
F
(sortie
de tension minimum), et le paramètre Param Max
G
(paramètre maximum) est associé à Max Output
Current
H
(sortie de courant maximum) ou Max Output Voltage
I
(sortie de tension maximum).
Vous pouvez intégrer les sorties numériques analogiques déportées dans un schéma logique
programmable BESTlogicPlus en les sélectionnant à partir du groupe I/O (entrées/sorties) dans
BESTlogicPlus. Pour plus d'informations, consultez le section BESTlogicPlus.
Les paramètres BESTCOMSPlus des sorties analogiques déportées sont illustrées dans la Figure 179.
La sortie analogique déportée 1 est représentée.
