52 9440370990 Rev H
paramètres situés nettement en dehors du diagramme P-Q de l'alternateur, l'ajout d'une temporisation de
0,5 seconde permet de prévenir les conditions de défaut transitoires. Toutefois, le rétablissement après
des fluctuations du réseau électrique dues à un défaut majeur peut prendre plusieurs secondes. Par
conséquent, si l'unité doit fournir une détection prêt du diagramme P-Q de l'alternateur, des
temporisations plus longues sont recommandées. Reportez-vous à la Figure 29 pour de plus amples
informations.
Protection du moteur
Le DECS-250 compare la puissance réelle (kW) circulant dans le moteur avec la puissance réactive
(kvar) fournie. Le fonctionnement de moteurs synchrones s'alimentant en puissance réactive provenant
du système peut entraîner une surchauffe dans certaines parties du système qui ne transmettent pas de
courant normalement. La réponse de détection 40Q est illustrée dans la Figure 34.

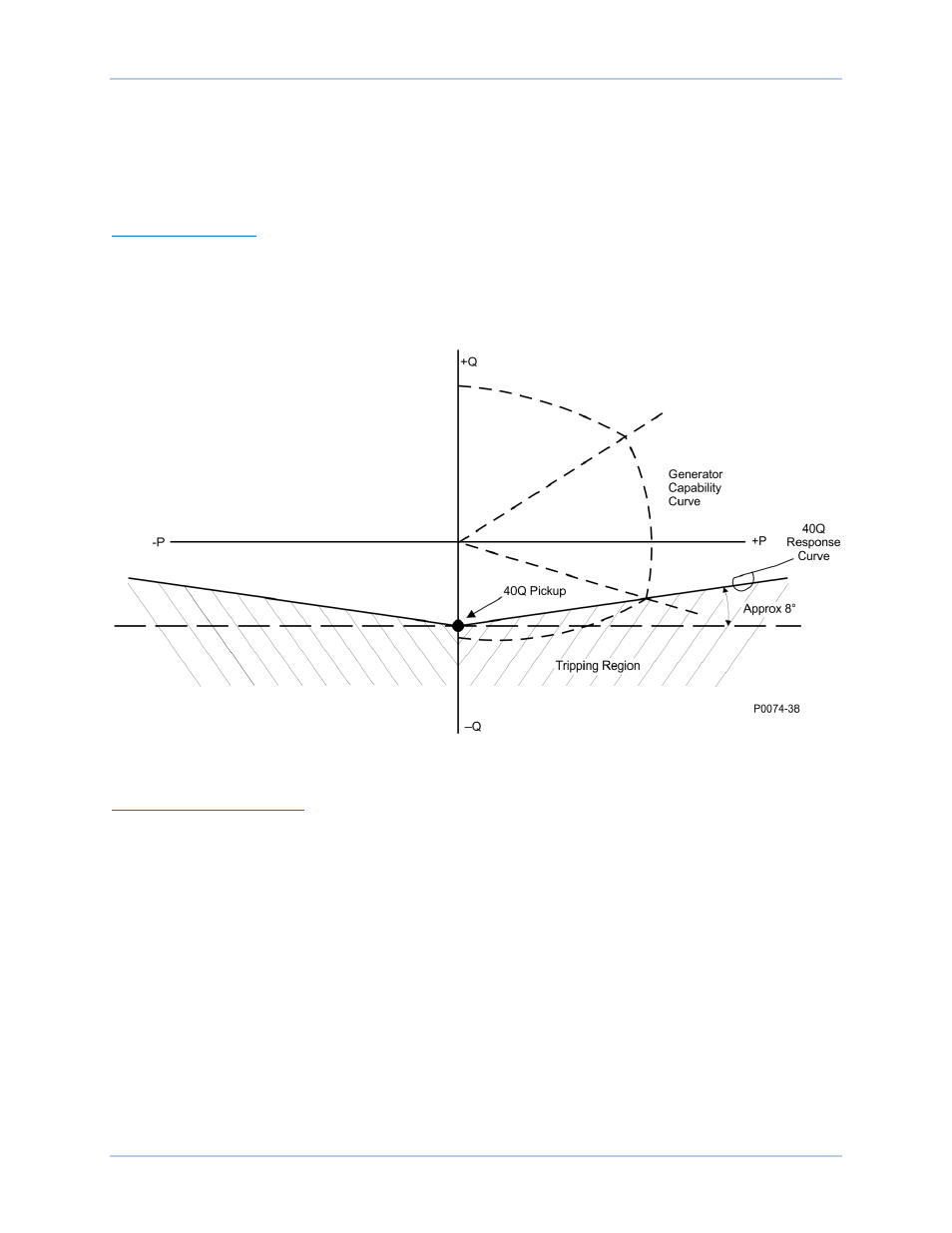

Figure 29. Diagramme P-Q de l'alternateur et réponse de l'élément 40Q
Détection et déclenchement
Une condition de perte d'excitation se produit lorsque le niveau de VARS absorbés dépasse le seuil de
perte d'excitation (40Q)
A pendant la durée de la temporisation 40Q B . La sélection de la valeur « zéro » (0)
pour le paramètre de temporisation rend l'élément Perte d'excitation instantané (aucune temporisation
intentionnelle). Si la condition de détection diminue avant l'expiration de la temporisation, le compteur et
la détection sont réinitialisées, aucune action corrective n'est effectuée et l'élément est réarmé en
prévision de nouvelles pertes d'excitation.
Le seuil 40Q est exprimé sous forme de pourcentage du flux de puissance nominale réactive désirée
pour la machine. La protection contre la perte d'excitation peut être autorisée et inhibée
C sans
modification des paramètres de détection et de temporisation. Les paramètres de perte d'excitation
BESTCOMSPlus
® sont illustrés dans la Figure 30.
Protection DECS-250
