9440370990 Rev H 207
Tests
Les outils d'analyse intégrés de BESTCOMSPlus ® permettent de tester la performance de la régulation
du système DECS-250 et du stabilisateur de système de puissance (style XPXXXXX) en option.
Analyse de mesure en temps réel
Chemin d'accès BESTCOMSPlus : Metering Explorer, Analysis
Chemin d'accès IHM : les fonctions d'analyse ne sont pas disponibles via l'interface IHM.
Un fonctionnement correct du régulateur de tension est essentiel pour garantir la performance du
stabilisateur de système de puissance (PSS). Les réponses à un échelon du régulateur de tension
doivent être mesurées pour vérifier le gain de l'AVR ainsi que d'autres paramètres essentiels. Une
mesure de la fonction de transfert entre la référence de tension de sortie et la tension de sortie doit être
effectuée avec la machine fonctionnant à très faible charge. Ce test permet de mesurer de manière
indirecte l'exigence de phase du PSS. Tant que la machine fonctionne à très faible charge, la modulation
de la tension de sortie ne produit aucune variation significative de la puissance ni de la vitesse.
L'écran BESTCOMSPlus Real-Time Metering Analysis (analyse de mesure en temps réel) permet
d'effectuer et de tester en ligne les tests de l'AVR et du PSS. Six graphiques de données sélectionnées
par l'utilisateur peuvent être générés et les données consignées peuvent être stockées dans un fichier
pour être examinées ultérieurement. BESTCOMSPlus doit être configuré en mode direct (Live Mode)
pour permettre le démarrage du dessin. L'option Live Mode figure dans le menu Options situé dans la
barre de menus inférieure. Les contrôles et les indications de l'écran RTM Analysis (analyse RTM) sont
illustrés dans la figure Figure 158.

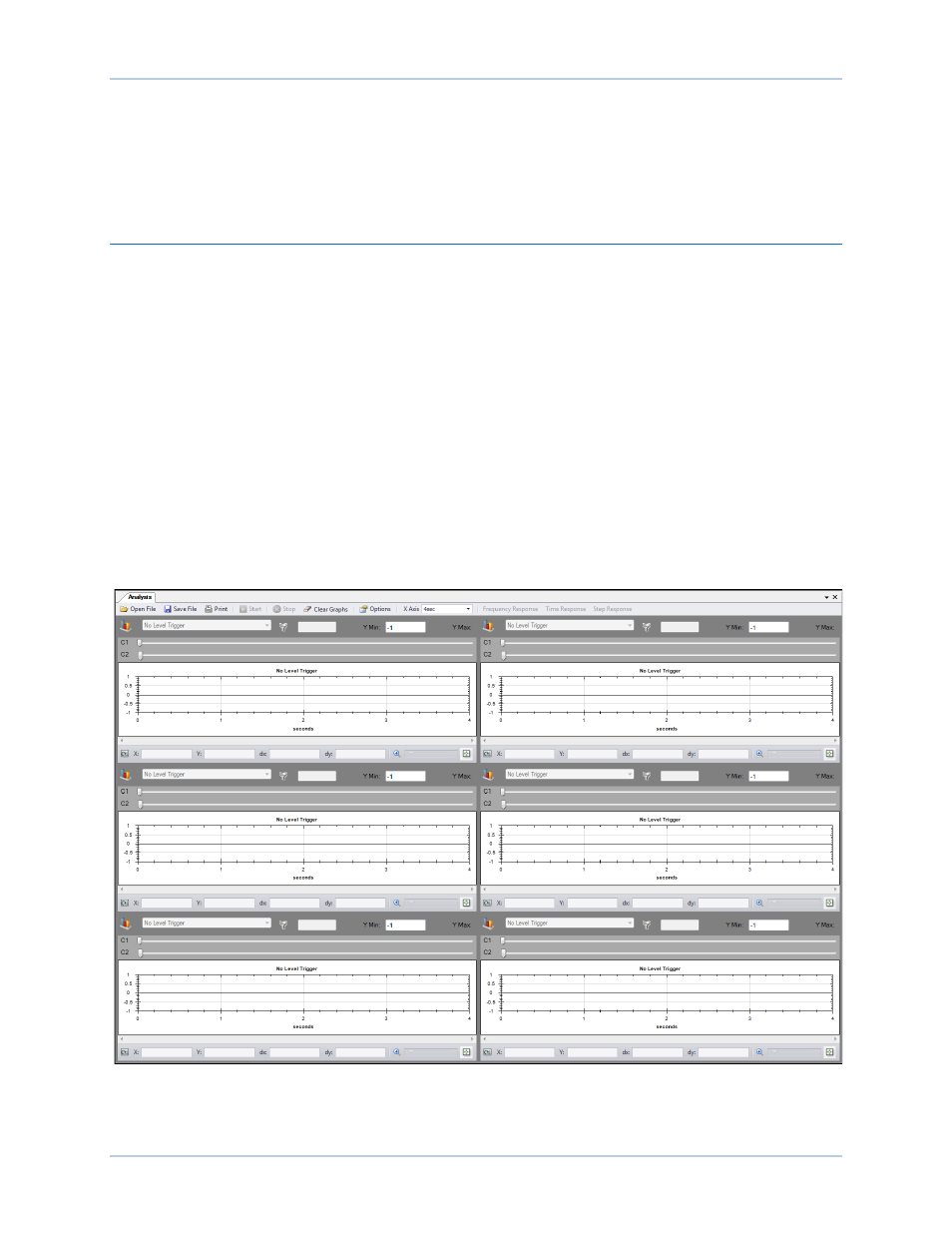

Figure 158. Écran RTM Analysis (analyse RTM)
DECS-250 Testing
