96 9440370990 Rev H
IEEE COMTRADE (Standard Common Format for Transient Data Exchange). Chaque enregistrement est
horodaté. Une fois que six enregistrements ont été réalisés et indexés, le système DECS-250 remplace
les enregistrements les plus anciens par les plus récents. Les enregistrements d'oscilloperturbographie
étant stockés dans une mémoire non volatile, les interruptions de puissance de contrôle du DECS-250
n'ont pas d'incidence sur l'intégrité des enregistrements. Les paramètres d'enregistrement des données
sont configurés dans BESTCOMSPlus et illustrés de la Figure 80 à la Figure 83.
Configuration
Lorsque l'oscillographe est activé A , chaque enregistrement peut comporter jusqu'à six paramètres
configurables par l'utilisateur B et chaque paramètre peut contenir jusqu'à 1 200 points de données. Les
paramètres d'enregistrement des données sont illustrés dans la Figure 80.
Le paramètre de points de pré-déclenchement C permet d'inclure dans un enregistrement de données un
certain nombre de points de données (défini par l'utilisateur) enregistrés avant le déclencheur par
événement. La valeur de ce paramètre a une incidence sur la durée
D des points de pré-déclenchement
enregistrés, la durée des points de post-déclenchement enregistrés E et la durée des points de post-
déclenchement F . Le paramètre d'intervalle d'échantillonnage G définit la fréquence d'échantillonnage des
points de données enregistrés. La valeur de ce paramètre a une incidence sur les valeurs de durée de
pré- et post-déclenchement et sur la durée d'enregistrement totale
H d'un enregistrement de données.

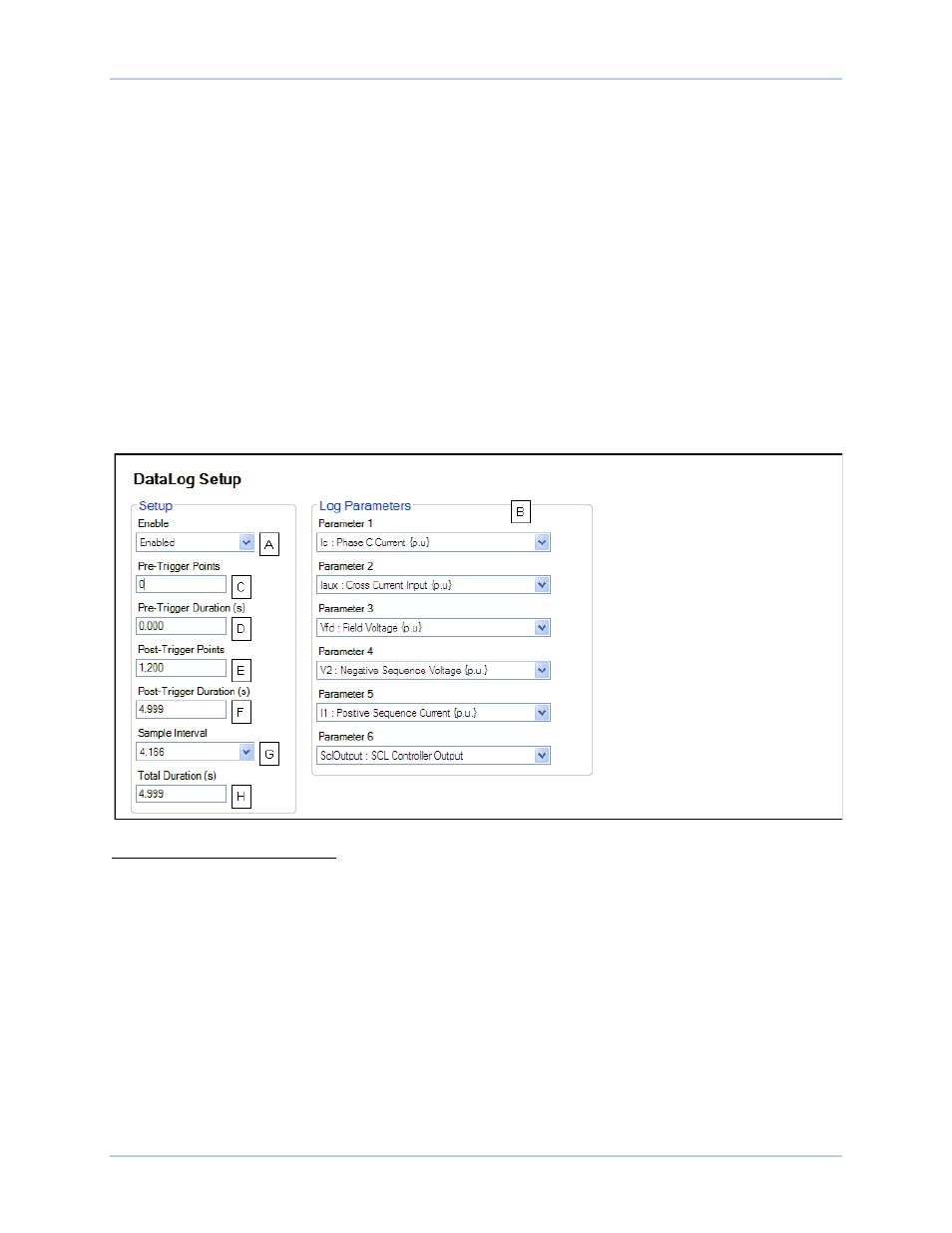

Figure 80. Data Log Setup (configuration de l'enregistrement des données)
A Enable (autoriser) : sélectionnez Enabled (autorisé) ou Disabled (inhibé).
B Log Parameters (paramètres d'enregistrement) : pour chacun des six paramètres, sélectionnez l'une
des options suivantes : No Level Trigger, Vab, Vbc, Vca, Vbus, Ia, Ib, Ic, Vave, Iave, Iaux, Vfd, Ifd, Vaux,
kW, kvar, kVA, PF, V1, V2, I1, I2, G Hz, B Hz, Test, Ptest, TermF, CompF, PsskW, Vtmag, x2, WashW,
x5, WashP, x7, x8, x9, x10, x11, MechP, Synth, Tfltl, x29, x15, x16, x17, x31, Prelim, Post, POut, CntOp,
TrnOp, ErrIn, Oel Output, Uel Output, Scl Output, varLimOutput, Null Balance, PositionInd, AvrOut,
FcrErr, FcrState, FcrOut, FvrErr, FvrState, FvrOut, var/PfErr, var/PfState, var/PfOut, Oel State, Uel State,
Scl State, VarLimState, Droop, Network Load Share, Rcc, Oel Ref, Uel Ref, Scl Ref, Scl PfRef,
VarLimRef, ProgrammableDiagnostic1, ProgrammableDiagnostic2, ProgrammableDiagnostic3,
ProgrammableDiagnostic4, ProgrammableDiagnostic5 ou ProgrammableDiagnostic6. Si vous
sélectionnez « No Level Trigger » (aucun niveau de déclenchement), le paramètre sera exclu de
l'enregistrement des données.
C Pre-Trigger Points (points de pré-déclenchement) : réglable entre 0 et 1 199 par incréments de 1.
D Pre-Trigger Duration (durée de pré-déclenchement) : valeur en lecture seule dépendante des
paramètres Pre-Trigger Points et Sample Interval.
0BEnregistrement d’événements DECS-250
