9440370990 Rev H 85

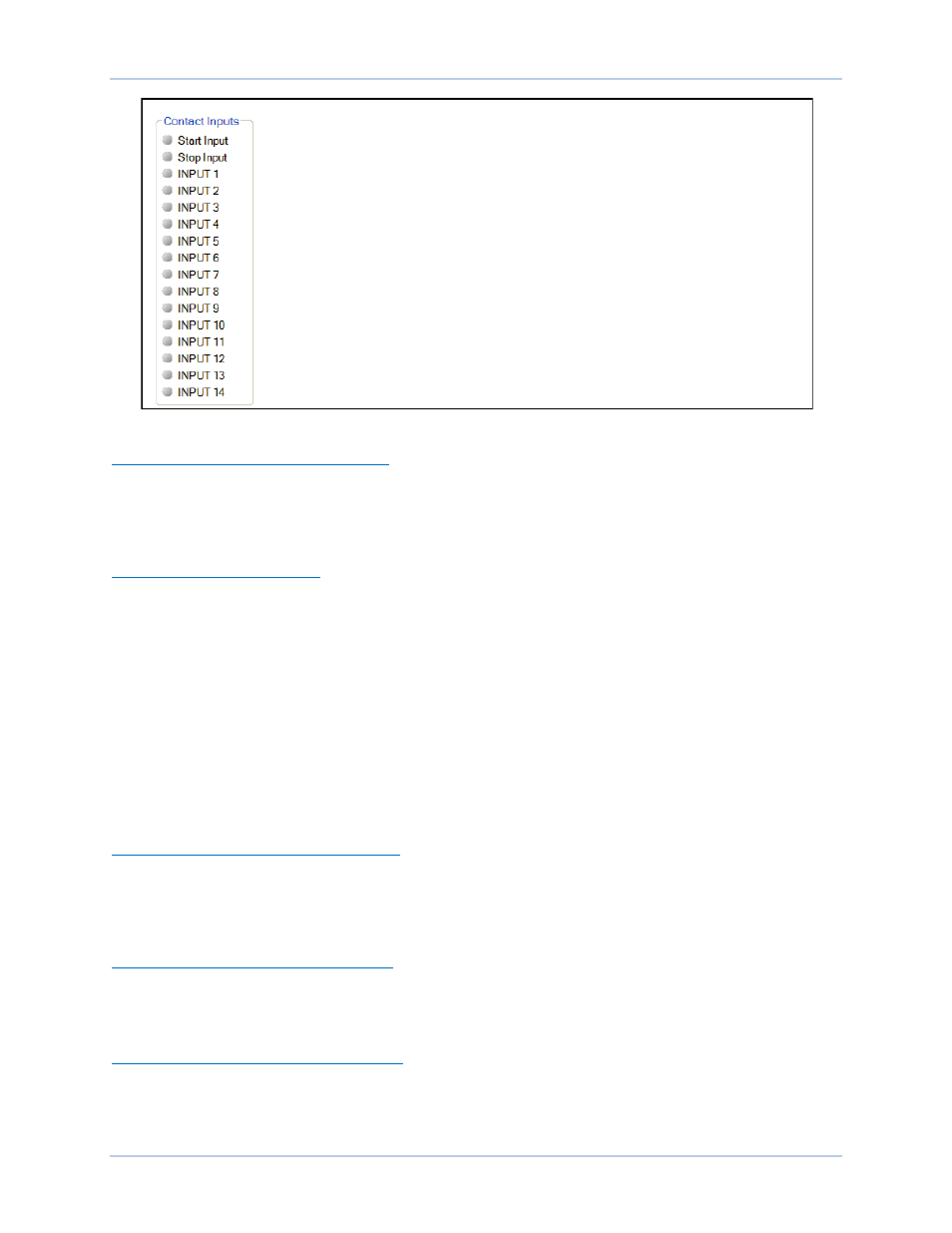

Figure 70. Écran des indications d'état des contacts d'entrée du système DECS-250
Contacts d'entrée du module CEM-2020
L'état des 10 contacts d'entrée de mesure du module d'extension de contacts CEM-2020 en option est
fourni dans l'écran des contacts d'entrée déportée de BESTCOMSPlus
® . Pour consulter une description
et une illustration de ce écran, reportez-vous à la section Module d'extension de contacts du présent
manuel.
Entrées du module AEM-2020
Les signalisations d'état des entrées de mesure analogiques, RTD, thermocouples et analogiques du
module AEM-2020 en option sont fournies dans les écrans des entrées analogiques déportées, des
entrées RTD déportées, des entrées thermocouples déportées et des valeurs d'entrée analogique
déportée de BESTCOMSPlus. Ces écrans sont décrits et illustrés dans la section Module d'extension
analogique du présent manuel.
Sorties
Chemin d'accès BESTCOMSPlus : Metering Explorer, Status, Outputs
Chemin d'accès IHM : Metering Explorer, Status, Outputs
Une signalisation de l'état est fournie pour les contacts de sortie du système DECS-250 et du module
d'extension de contacts (CEM-2020) en option. La signalisation est également fournie pour les sorties
analogiques du module d'extension analogique (AEM-2020) en option.
Contacts de sortie du système DECS-250
L'indication d'état de la sortie « chien de garde » et des 11 contacts de sortie du système DECS-250 est
fournie dans l'écran des contacts de sortie de BESTCOMSPlus™ illustré dans la Figure 71. Un indicateur
passe de gris à vert lorsque la sortie correspondante change d'état (sortie « chien de garde ») ou se
ferme (sortie 1 à 11).
Contacts de sortie du module CEM-2020
L'état des 24 contacts de sortie du module d'extension de contacts CEM-2020 en option est fourni dans
l'écran des contacts d'entrée déportée de BESTCOMSPlus
® . Pour consulter une description et une
illustration de cet écran, reportez-vous à la section Module d'extension de contacts du présent manuel.
Sorties analogiques du module AEM-2020
Les indications de mesure ou d'état fournies par le module d'extension analogique AEM-2020 en option
sont illustrées dans l'écran des sorties analogiques déportées de BESTCOMSPlus. Cet écran est décrit
et illustré dans la section Module d'extension analogique du présent manuel.
DECS-250 Mesures
