28 9440370990 Rev H
entre une limite et l'autre est déterminé par le paramètre Traverse Rate H (vitesse de déplacement). Ces
paramètres sont illustrés dans la Figure 15.
FVR
Le mode FVR (Field Voltage Regulation, régulation de tension d'excitation) permet de réaliser les tests de
modélisation et de validation de l'alternateur conformément aux exigences de test WECC (conseil de
coordination de l'électricité de l'ouest des États-Unis). Le mode FVR peut également être utilisé pour
faciliter le transfert entre le système 250 actif et un système DECS secondaire.
Lorsqu'il fonctionne en mode FVR, le système DECS-250 régule le niveau de tension d'excitation qu'il
fournit à l'enroulement d'excitation d'après la valeur de consigne FVR
I . La plage de réglage de la valeur
de consigne FVR dépend des données d'excitation nominales et d'autres paramètres associés. Le
réglage de la valeur de consigne FVR s'effectue par le biais des méthodes suivantes :
•
Application aux contacts d'entrée du système DECS-250 de contacts configurés pour augmenter
et réduire la valeur de consigne active
•
Application d'un signal de contrôle analogique à l'entrée Auxiliary Control (contrôle auxiliaire) du
système DECS-250.
•
L'écran BESTCOMSPlus Control Panel (panneau de commande) (disponible dans
BESTCOMSPlus Metering Explorer (affichage des mesures))
•
Une commande d'augmentation ou de réduction transmise par l'intermédiaire du port Modbus du
DECS-250
La plage de réglage est définie par les paramètres Minimum J et Maximum K , exprimés sous forme de
pourcentages de la tension d'excitation nominale. Le délai requis pour ajuster la valeur de consigne FVR
entre une limite et l'autre est déterminé par le paramètre Traverse Rate
L (vitesse de déplacement). Ces
paramètres sont illustrés dans la Figure 15.

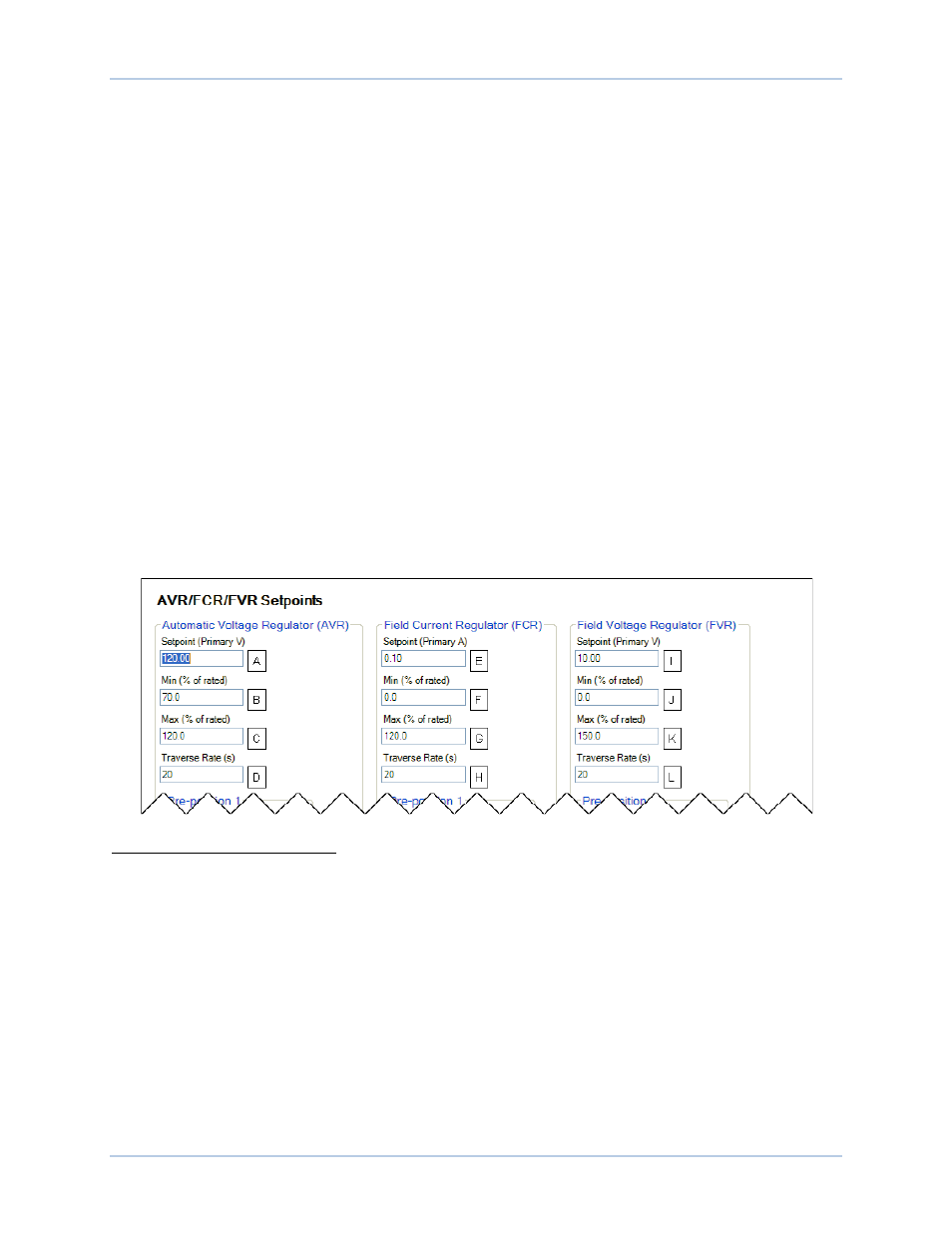

Figure 15. Paramètres de régulation AVR, FCR, et FVR
A AVR Setpoint (valeur de consigne AVR) : la plage de réglage est basée sur la tension nominale de
l'alternateur et elle est limitée par les paramètres AVR Min (B) et Max (C).
B Min (% of rated) (min. (% de la valeur nominale)) : réglable entre 70 et 120 % par incréments de 0,1 %.
C Max (% of rated) (max (% de la valeur nominale)) : réglable entre 71 et 120 % par incréments de 0,1 %.
D Traverse Rate (s) (vitesse de déplacement (s)) : réglable entre 10 et 200 secondes par incréments de
1 seconde.
E FCR Setpoint (valeur de consigne FCR) : la plage de réglage est basée sur le courant d'excitation
nominal de l'alternateur et elle est limitée par les paramètres FCR Min (F) et Max (G).
F Min (% of rated) (min. (% de la valeur nominale)) : réglable entre 0 et 120 % par incréments de 0,1 %.
G Max (% of rated) (max (% de la valeur nominale)) : réglable entre 0 et 120 % par incréments de 0,1 %.
H Traverse Rate (s) (vitesse de déplacement (s)) : réglable entre 10 et 200 secondes par incréments de
1 seconde.
I FVR Setpoint (valeur de consigne FVR) : la plage de réglage est basée sur la tension d'excitation
nominale et elle est limitée par les paramètres FVR Min (J) et Max (K).
J Min (% of rated) (min. (% de la valeur nominale)) : réglable entre 0 et 150 % par incréments de 0,1 %.
K Max (% of rated) (max (% de la valeur nominale)) : réglable entre 0 et 150 % par incréments de 0,1 %.
Régulation DECS-250
