9440370990 Rev H

107

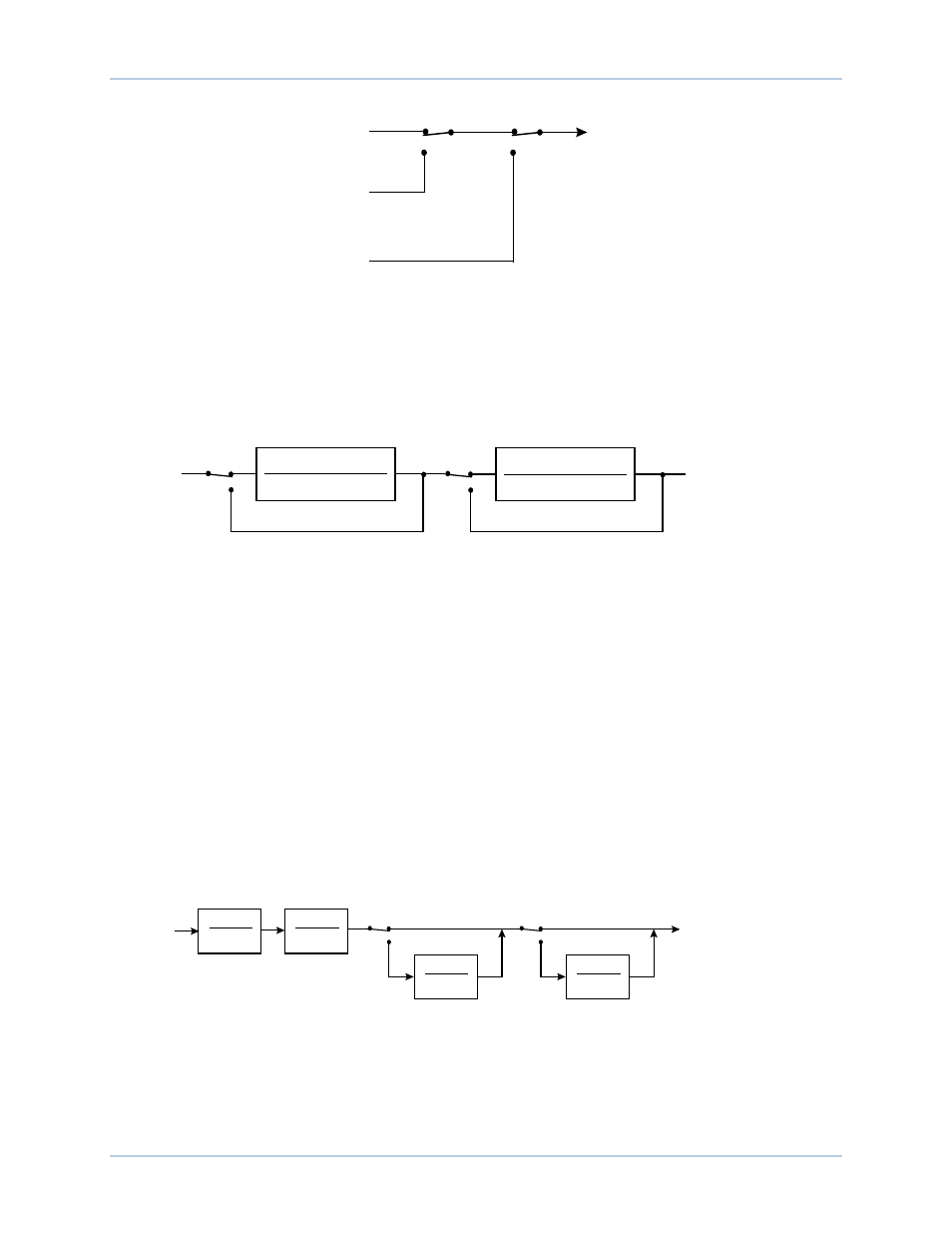

Figure 89. Sélection du signal stabilisateur

Filtres de torsion

Deux filtres de torsion, représentés dans la Figure 90, sont disponibles après le signal stabilisateur et
avant les blocs de compensation de phase. Les filtres de torsion fournissent la réduction de gain voulue à
une fréquence définie. Les filtres compensent les composantes de fréquence de torsion présentes dans
le signal d'entrée.

Figure 90. Filtres de torsion

Le commutateur logiciel SSW 4

X

active et désactive le filtre de torsion 1, et le commutateur logiciel

SSW 5

Y

active et désactive le filtre de torsion 2.

Les filtres de torsion 1 et 2 sont contrôlés par un numérateur z

Z

(Zeta Num), un dénominateur z

AA

(Zeta

Den) et un paramètre de réponse en fréquence

BB

(Wn).

Compensation de phase

La dérivée du signal de vitesse est modifiée avant d'être appliquée à l'entrée du régulateur de tension. Le
filtrage du signal fournit l'avance de phase aux fréquences électromécaniques significatives (de 0,1 à
5 Hz). L'exigence d'avance de phase est spécifique au site et doit compenser le retard de phase introduit
par le régulateur de tension en boucle fermée.

Quatre étapes de compensations de phase sont disponibles. Chaque étape de compensation de phase
possède une constante de temps d'avance de phase

CC

(T1, T3, T5, T7) et une constante de temps de

retard de phase

DD

(T2, T4, T6, T8). Normalement, les deux premières étapes d'avance-retard sont

adaptées aux exigences de compensation de phase d'une unité. Si nécessaire, les troisième et quatrième
étapes peuvent être ajoutées à l'aide des paramètres des commutateurs logiciels SSW 6

EE

et SSW 7

FF

. La

Figure 91 illustre les étapes de compensation de phase et leur associe les commutateurs logiciels.

Figure 91. Compensation de phase

Filtre sélectif et limiteur logique

La sortie des étapes de compensation de phase est connectée, via un étage d'amplification du
stabilisateur, au filtre sélectif et au limiteur logique.

P0026-19

12-09-04

Derived

Speed

Deviation

SSW 2

Washed

Out Speed

SSW 3

Stabilizing
Signal

Washed

Out Power

Stabilizing

Signal

2

2

2

2

2

2

n

n

d

n

n

n

w

s

w

z

s

w

s

w

z

s

+

+

+

+

2

2

2

2

2

2

n

n

d

n

n

n

w

s

w

z

s

w

s

w

z

s

+

+

+

+

Phase
Compensation

P0026-20

12-09-04

Disable

SSW 5

SSW 4

Enable

Disable

Enable

1 + s T

1

1 + s T

2

1 + s T

3

1 + s T

4

PSS Output Before
Gain and Limits

Stabilizing

Signal

Include

Exclude

SSW 6

1 + s T

5

1 + s T

6

SSW 7

1 + s T

7

1 + s T

8

P0026-21

12-09-04

Include

Exclude

DECS-250

Stabilisateur de système de puissance
