9440370990 Rev H 211
Réponse temporelle
Ce test doit être effectué à différents niveaux de charge pour vérifier que les signaux d'entrée ont été
correctement calculés ou mesurés. Le PSS utilisant la fréquence de sortie compensée au lieu de la
vitesse, le signal de puissance mécanique dérivé doit être examiné attentivement afin de vérifier que
celui-ci est exempt de toute composante aux fréquences d'oscillations électromécanique. La présence de
telles composante signale que la compensation de fréquence est loin d'être idéale ou que la valeur
d'inertie de la machine n'est pas correcte.
Des paramètres de configuration du signal de test du PSS sont fournis dans l'écran Time Response
(réponse temporelle) illustré dans la Figure 160. Cliquez sur le bouton Time Response (réponse
temporelle) de l'écran RTM Analysis (analyse RTM) pour accéder à cet écran.
Signaux d'entrée
Les signaux d'entrées sélectionnés déterminent le point du circuit du PSS auquel le signal de test est
appliqué. Les points de test comprennent notamment les points suivants : AVR Summing (sommation
AVR), PSS Comp Frequency (fréquence compensée PSS), PSS Electric Power (puissance électrique
PSS), PSS Derived Speed (vitesse dérivée PSS), Manual Summing (sommation manuelle) et var/PF.
Un réglage de la temporisation permet de retarder le démarrage d'un test après que l'utilisateur a cliqué
sur le bouton Start (démarrer) de l'écran Time Response (réponse temporelle).

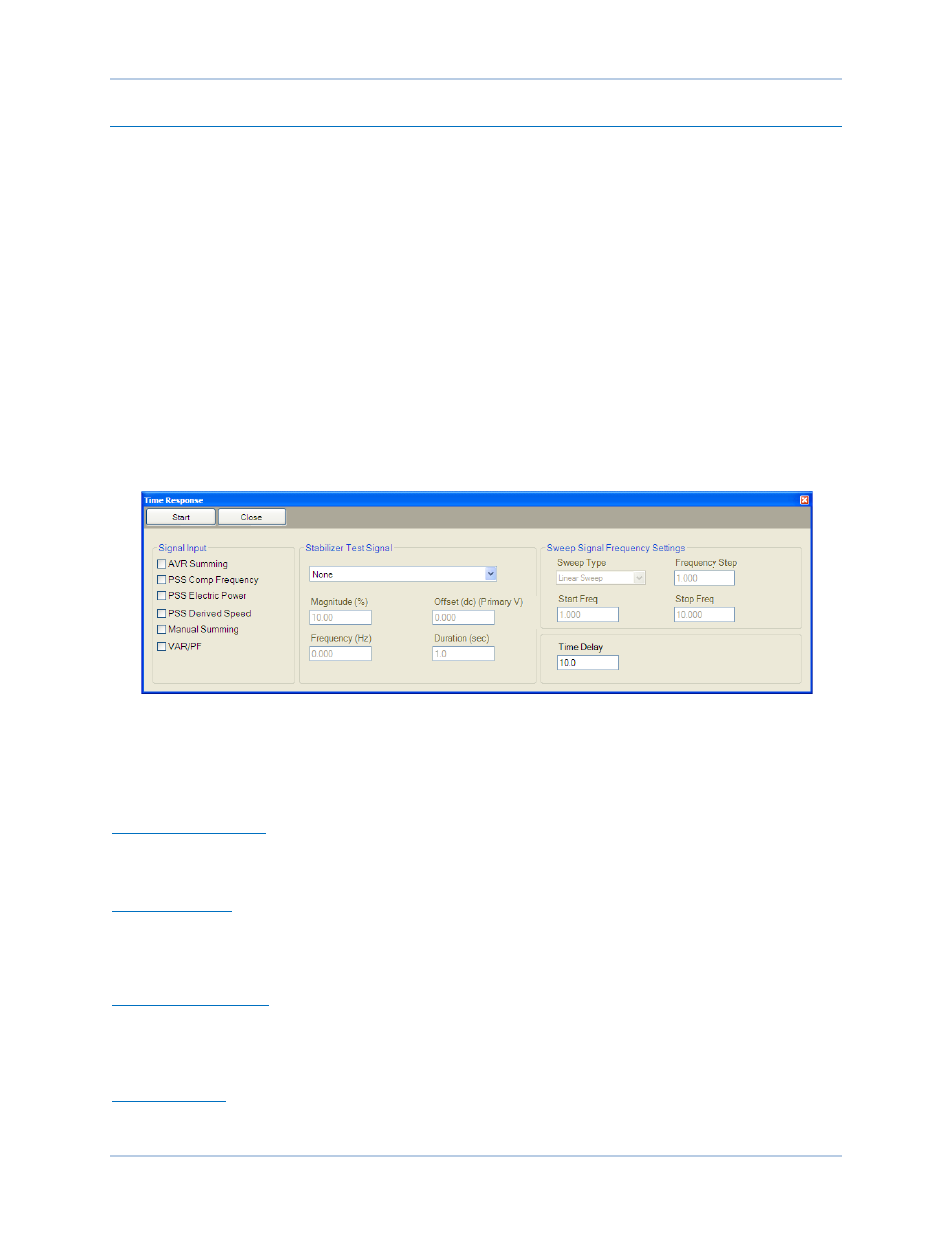

Figure 160. Écran Time Response (réponse temporelle)
Caractéristiques du signal de test
Les caractéristiques du signal de test (amplitude, décalage, fréquence et durée) peuvent être adaptées
en fonction du type de signal de test sélectionné.
Magnitude (amplitude)
L'amplitude du signal de test est exprimée sous forme de pourcentage et exclut le gain des signaux
appliqués extérieurement.
Offset (décalage)
Un décalage continu peut être appliqué au signal de test du PSS. Ce décalage est exprimé sous forme
de valeur unitaire dans le contexte correct partout où le signal de test est appliqué. Un décalage continu
ne peut pas être appliqué à un signal de test Step (échelon).
Frequency (fréquence)
La fréquence du signal de test peut être ajustée selon les besoins pour les signaux de test Step (échelon)
et Sine (sinusoïdal). Pour plus d'informations sur la configuration des attributs de fréquence des signaux
de test sinusoïdaux balayés, voir la section Signal de test sinusoïdal balayé.
Duration (durée)
Un réglage de durée permet de déterminer la durée totale des tests pour les signaux de test Sine
(sinusoïdal) et External (externe). Pour les signaux de test Step (échelon), le réglage de durée détermine
