9440370990 Rev H 179
Un compteur de décrochage produit une sortie VRAI lorsque le temps écoulé est égal ou supérieur au
paramètre Dropout Time (temps de décrochage) après un passage de VRAI à FAUX sur l'entrée Initiate
(initier) de la logique connectée. Si l'entrée Initiate (initier) passe à VRAI, l'état de la sortie devient
immédiatement FAUX.
Voir la Figure 132, Blocs Pickup Logic Timer (horloge logique de détection) et Dropout Logic Timer
(horloge logique de décrochage).
Pour programmer les paramètres d'horloge logique, utilisez le menu Settings Explorer (affichage des
paramètres) dans BESTCOMSPlus
® pour ouvrir l'arbre logique BESTlogicPlus Programmable Logic/Logic
Timers. Saisissez l'étiquette Name (nom) que vous voulez faire apparaître sur le bloc de logique
d'horloge. La valeur Time Delay (temporisation) est comprise entre 0 et 250 heures par incréments
d'1 heure, entre 0 à 250 minutes par incréments d'1 minute ou entre 0 à 1 800 secondes par incréments
de 0,1 seconde.
Ouvrez ensuite l'onglet Components (composants) situé dans la fenêtre du logiciel BESTlogicPlus et
faites glisser une horloge sur la grille du programme. Cliquez à l'aide du bouton droit de la souris sur
l'horloge que vous voulez utiliser et qui a été préalablement définie dans l'arbre logique Logic Timers
(horloges logiques). La boîte de dialogue Logic Timer Properties (propriétés de l'horloge logique)
apparaît. Sélectionnez l'horloge que vous voulez utiliser.
La précision de la synchronisation est de
±15 millisecondes.

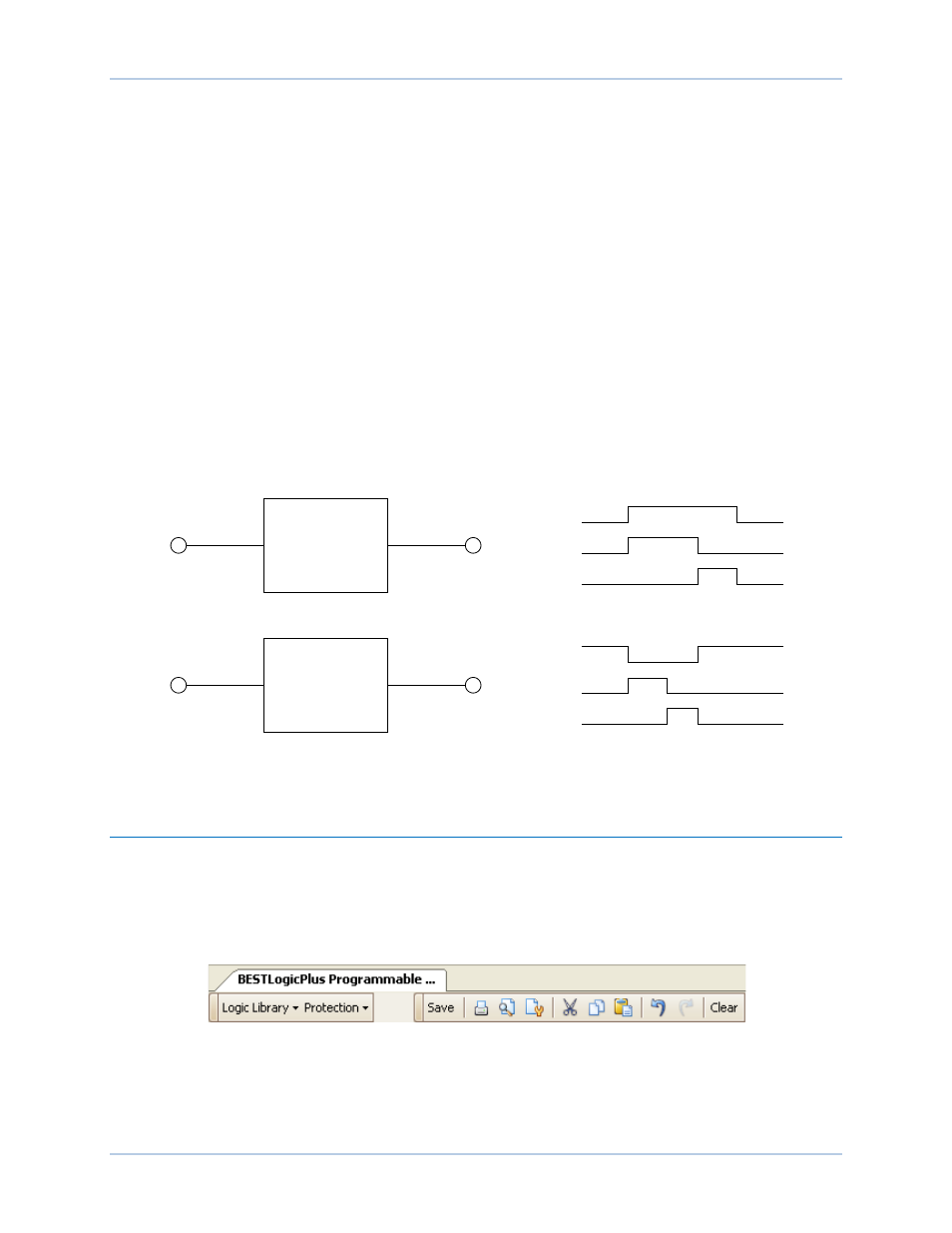

Figure 132. Blocs logiques Pickup Timer (compteur de détection) et Dropout Timer (compteur de
décrochage)
Gestion des fichiers BESTlogic™Plus
Pour gérer les fichiers BESTlogicPlus, utilisez le menu Settings Explorer (affichage des paramètres) pour
ouvrir l'arbre logique BESTlogicPlus Programmable Logic (logique programmable BESTlogicPlus).
Utilisez la barre d'outils BESTlogicPlus Programmable Logic (logique programmable BESTlogicPlus) pour
gérer les fichiers BESTlogicPlus. Reportez-vous à la Figure 133. Pour plus d'informations sur la gestion
des fichiers de paramètres, reportez-vous à la section Logiciel BESTCOMSPlus.
Figure 133. Barre d'outils BESTlogicPlus Programmable Logic (logique programmable BESTlogicPlus)
Enregistrement d'un fichier BESTlogicPlus
Après avoir programmé les paramètres BESTlogicPlus, cliquez sur le bouton Save (enregistrer) pour
enregistrer les paramètres dans la mémoire du système.
Initiate
Pickup Time
Output
Initiate
Dropout Time
Output
Pickup
Timer
Dropout
Timer
Output
Output
Initiate
Initiate
P0048-03
DECS-250 BESTlogic™Plus
