9440370990 Rev H 15
Mesures de la tension et du courant
Le système DECS-250 mesure la tension et le courant de l'alternateur et la tension du réseau à travers
des entrées isolées dédiées.
Tension de l'alternateur
Une mesure triphasée de la tension alternateur est appliquée aux bornes E1, E2 et E3 du système
DECS-250. Cette mesure de tension est généralement appliquée à travers un transformateur de tension
fourni par l'utilisateur, mais elle peut être appliquée directement. Ces bornes acceptent des
branchements triphasés (3 fils) aux bornes E1 (A), E2 (B) et E3 (C) ou des branchements monophasés
aux bornes E1 (A) et E3 (C).
L'entrée de mesure de tension de l'alternateur accepte une tension maximale de 600 Vca et une charge
inférieure à 1 VA.
Les tensions primaires et secondaires du transformateur sont saisies dans les paramètres que le système
DECS-250 utilise pour interpréter la mesure de tension appliquée et calculer les paramètres système. La
rotation des phases de la mesure de tension alternateur peut être configurée comme ABC ou ACB. Pour
plus d'informations sur la configuration du système DECS-250 pour la mesure de tension alternateur,
reportez-vous au chapitre Configuration du présent manuel.

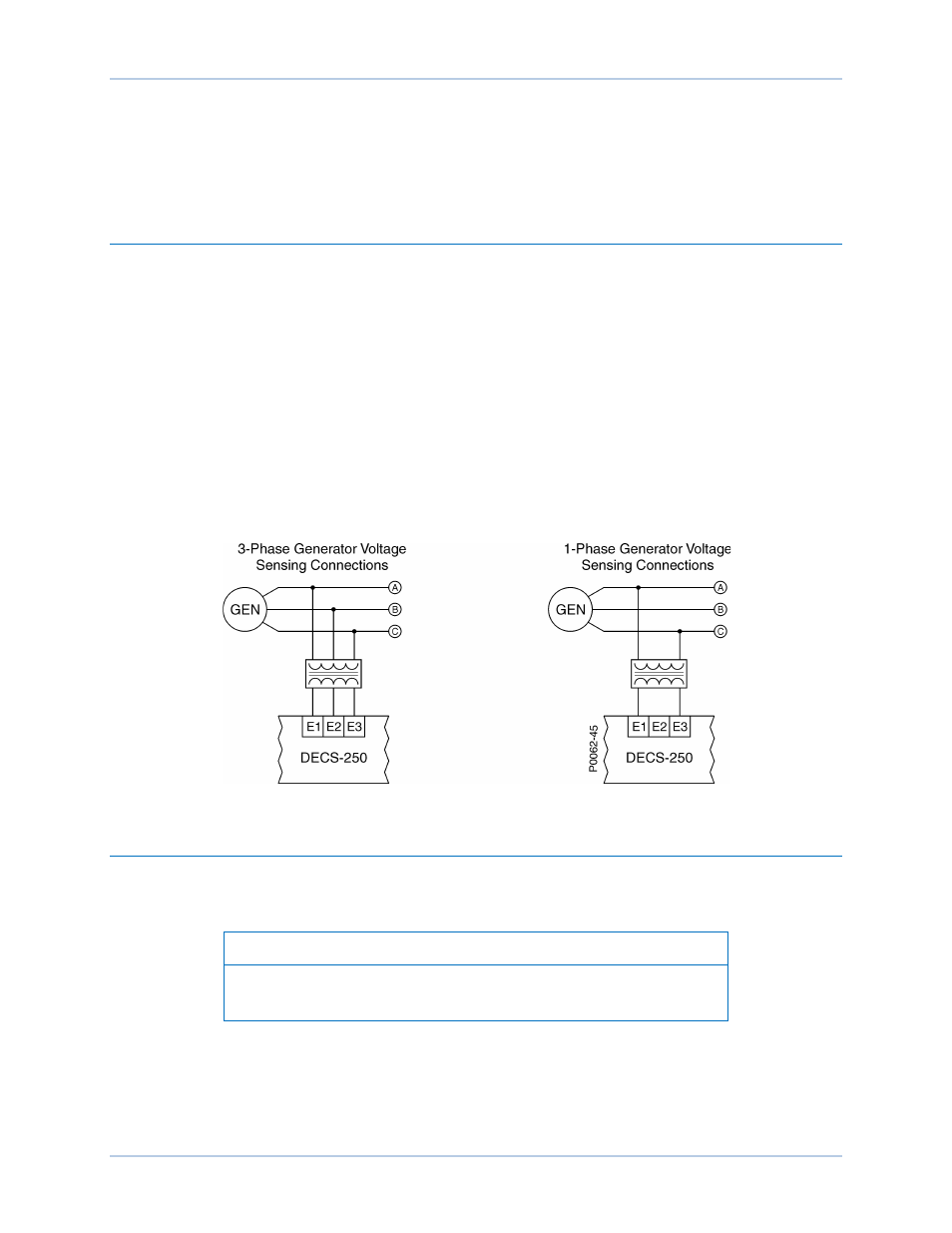

Les branchements de mesure de tension alternateur standard sont illustrés dans la Figure 5.
Figure 5. Branchements de mesure de tension alternateur standard
Courant de l'alternateur
Les entrées de mesure du courant de l'alternateur sont constituées d'entrées triphasées de mesure et
d'une entrée de mesure pour la compensation de courant croisé.
Note
La mise à la terre du transformateur de courant (TC) doit être
appliquée conformément aux codes et conventions locaux.
Mesure de phase
Une mesure de courant de l'alternateur triphasée est appliquée aux bornes CTA+ et CTA–, CTB+ et
CTB–, et CTC+ et CTC– du système DECS-250 à travers des transformateurs de courant (TC) fournis
par l'utilisateur. Une mesure de courant alternateur monophasée est appliquée aux bornes CTB+ et CTB–
du système DECS-250. Le système DECS-250 est compatible avec les TC de 5 Aca ou 1 Aca nominal
DECS-250 Voltage and Current Sensing
