9440370990 Rev H 105
Signal de vitesse
Le signal de vitesse est converti en un niveau constant qui est proportionnel à la vitesse (fréquence) de
l'arbre.
Deux étapes de filtre passe-haut (sélectif de fréquence) sont appliquées au signal résultant pour
supprimer le niveau de vitesse moyen et produire un signal d'écart de vitesse. Ainsi, le stabilisateur réagit
uniquement aux variations de vitesse et ne fait pas varier en permanence la référence de tension de
sortie de l'alternateur.
Les étapes du filtre sélectif de fréquence sont contrôlées par les paramètres de constante de temps Tw1 G
et Tw2 H . Le filtrage passe-bas du signal d'écart de vitesse peut être activé ou désactivé à l'aide du
commutateur logiciel SSW 0 I . La constante de temps du filtre passe-bas est réglée à l'aide du paramètre
TI1 J .

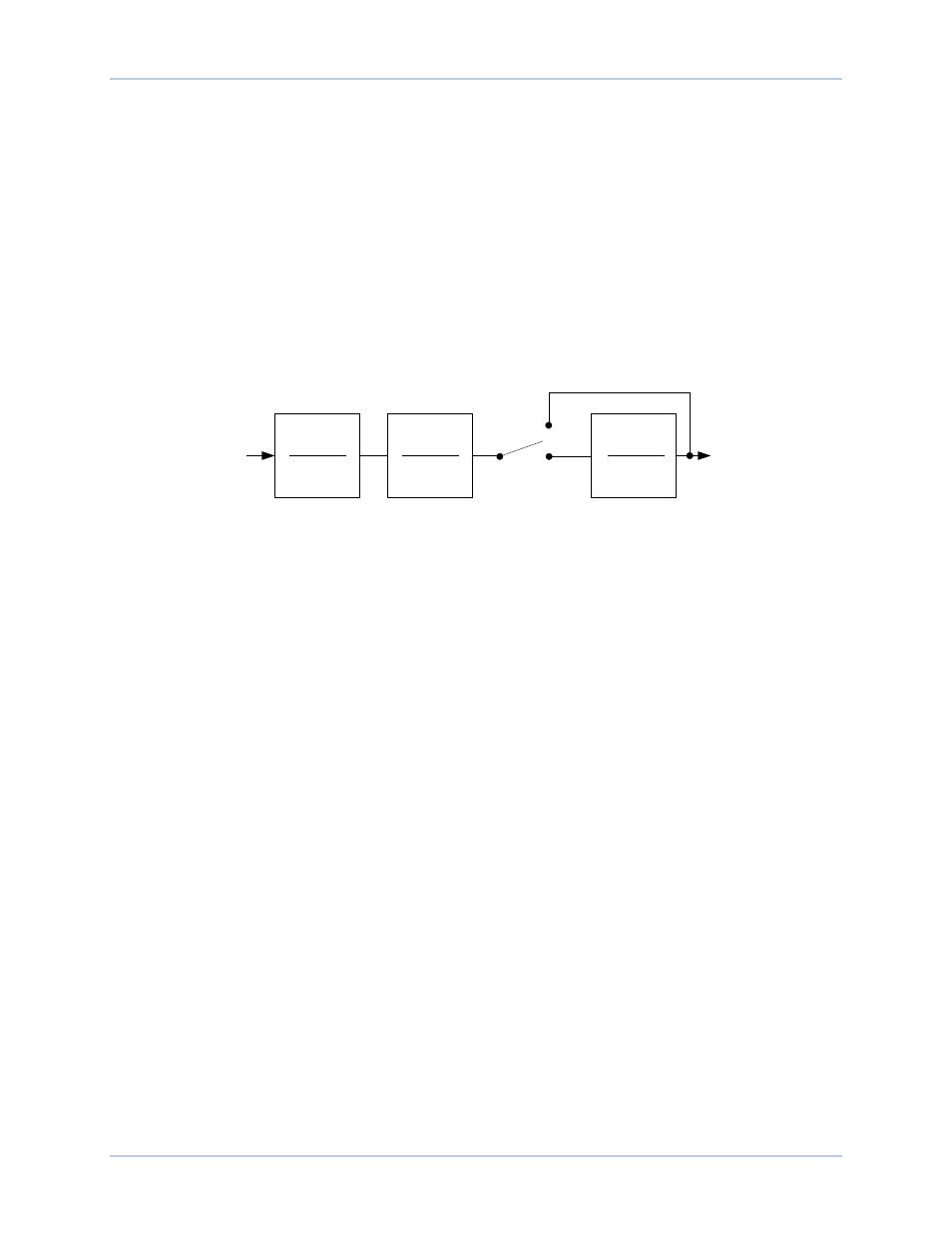

La Figure 866 illustre les blocs fonctionnels des filtres passe-haut et passe-bas sous la forme de domaine
fréquentiel. (La lettre s représente la fréquence complexe de l'opérateur de Laplace.)
Figure 86. Signal de vitesse
Calcul de la fréquence du rotor
Dans des conditions d'état stationnaire, la fréquence de sortie de l'alternateur constitue une bonne
mesure de la vitesse du rotor. Toutefois, ceci n'est pas le cas durant les transitoires basse fréquence, en
raison de la chute de tension à travers la réactance de la machine. Pour compenser cet effet, le système
DECS-250 calcule d'abord les tensions et les courants de sortie. Il ajoute ensuite la chute de tension à
travers la réactance en quadrature aux tensions de sortie pour obtenir les tensions internes de la
machine. Ces tensions sont ensuite utilisées pour calculer la fréquence du rotor. Ceci permet d'obtenir
une mesure plus précise de la vitesse du rotor durant les transitoires basse fréquence lorsqu'une action
de stabilisation est requise.
La compensation de la quadrature de l'axe utilisée dans le calcul de la fréquence du rotor est saisie à
l'aide du paramètre Quadrature Xq
K .
Signal de puissance électrique de l'alternateur
La Figure 87 illustre les opérations effectuées sur le signal d'entrée de puissance pour produire l'intégrale
du signal de différence de puissance électrique.
La sortie de puissance électrique de l'alternateur est dérivée des tensions secondaires du transformateur
de tension (TT) de l'alternateur et des courants secondaires du transformateur de courant (TC) de
l'alternateur appliqués au système DECS-250.
Un filtre passe-haut (sélectif) est appliqué à la sortie de puissance pour produire le signal de différence de
puissance requis. Si un filtrage sélectif supplémentaire est souhaité, un second filtre passe haut peut être
activé par le commutateur logiciel SSW 1
L . Le premier filtre passe-haut est contrôlé par le paramètre de
constante de temps Tw3 M et le second par le paramètre de constante de temps Tw4 N .
PSS Frequency Input Signal
SSW 0
Enable
Disable
Washed Out
Speed
Compensated
Frequency
P0026-13
sT
w1
1+ sT
w1
sT
w2
1+ sT
w2
1
1+ sT
l1
DECS-250 Stabilisateur de système de puissance
