68 9440370990 Rev H
Limiteur de sous-excitation
Chemin d'accès BESTCOMSPlus ® : Settings Explorer, Operating Settings, Limiters, UEL
Chemin d'accès IHM : Settings, Operating Settings, Limiters, UEL
L'exploitation d'un alternateur dans une condition de sous-excitation peut causer un échauffement des
extrémités ferriques du stator. Un niveau extrême de sous-excitation peut entraîner une perte de
synchronisation. Le limiteur de sous-excitation (UEL) mesure le niveau de puissance réactive capacitive
et limite les diminutions de l'excitation afin de limiter l'échauffement des extrémités ferriques. Lorsqu'il est
activé
A , le limiteur UEL fonctionne dans tous les modes de régulation. Le comportement du limiteur UEL
en mode manuel peut être configuré pour limiter l'excitation ou pour émettre une alarme. Ce
comportement est configuré dans BESTlogicPlus.
Note
Pour que le limiteur UEL fonctionne, le bloc de logique
PARALLEL_EN_LM doit être paramétré sur VRAI dans la logique
programmable BESTlogicPlus.
Les paramètres UEL sont illustrés dans la Figure 48 et la Figure 49.
La limitation de la sous-excitation est mise en œuvre par le biais d'une courbe UEL interne ou par une
courbe UEL définie par l'utilisateur
B . La courbe en interne est basée sur le niveau de limite de puissance
réactive voulu à une puissance active nulle par rapport aux données nominales de tension et de courant
de l'alternateur. L'axe de la puissance réactive absorbée de la courbe dans l'écran UEL Custom Curve
(courbe personnalisée UEL) peut être adapté
C pour votre application.
Une courbe définie par l'utilisateur peut comporter au maximum cinq points D . Cette courbe permet à
l'utilisateur de satisfaire à une caractéristique spécifique de l'alternateur en indiquant les coordonnées de
la limite de puissance réactive capacitive (kvar) voulue au niveau de puissance active (kW) approprié.
Les niveaux entrés pour la courbe définie par l'utilisateur sont configurés pour un fonctionnement à la
tension nominale de l'alternateur. La courbe UEL définie par l'utilisateur peut être automatiquement
ajustée sur la base de la tension de fonctionnement de l'alternateur en utilisant la fonction tension UEL
dépendant de l'exposant réel de la puissance
E . La courbe UEL définie par l'utilisateur est
automatiquement ajustée en fonction du rapport de la tension de fonctionnement de l'alternateur divisée
par la tension nominale de l'alternateur élevée à la fonction tension UEL dépendant de l'exposant réel de
la puissance. Le limiteur UEL dépendant de la tension est également défini par une constante de temps
du filtre de la puissance réelle
F qui est appliquée au filtre passe-bas pour la sortie de puissance réelle.

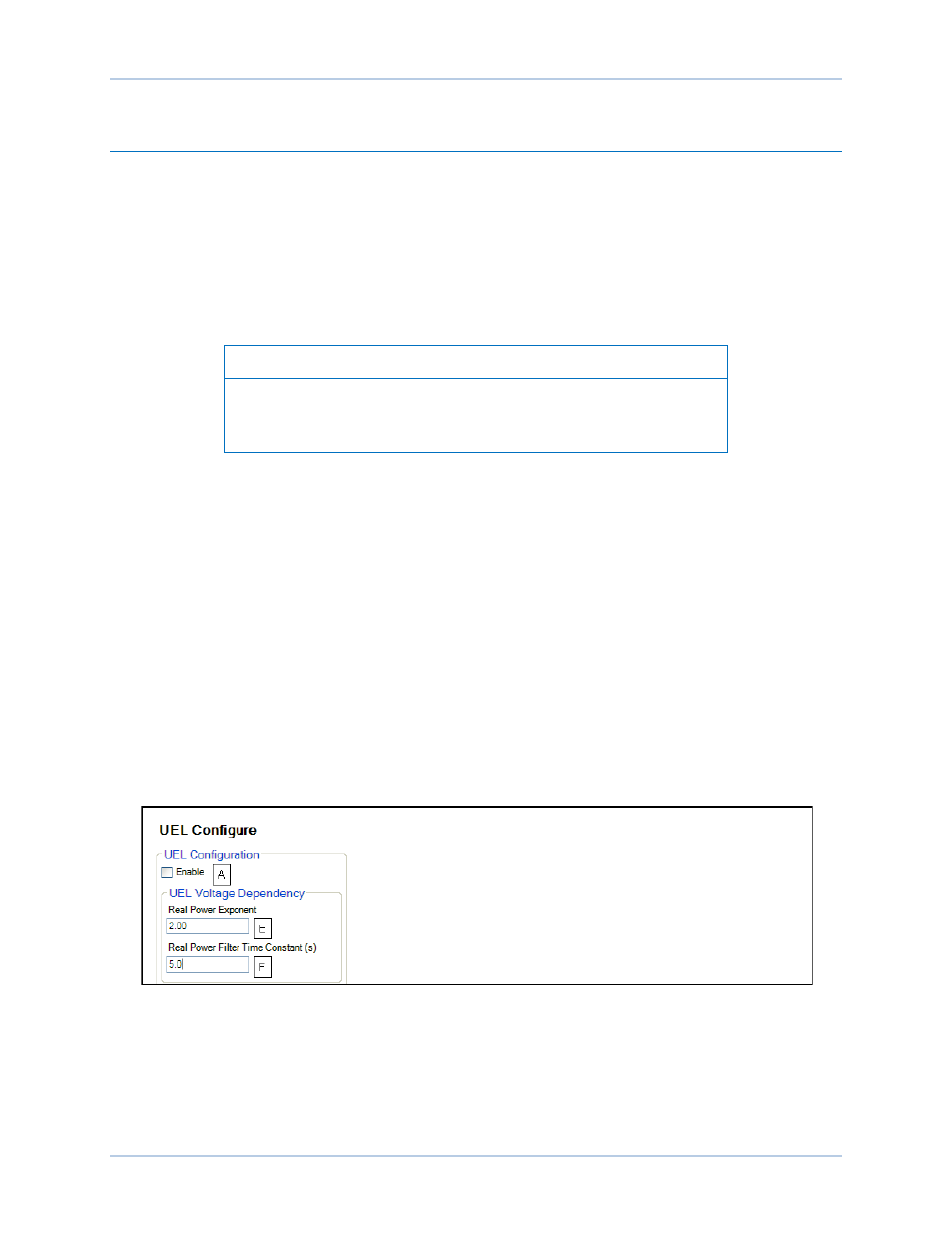

Figure 48. Paramètres de configuration UEL
0BLimiteurs DECS-250
