352 9440370990 Rev H

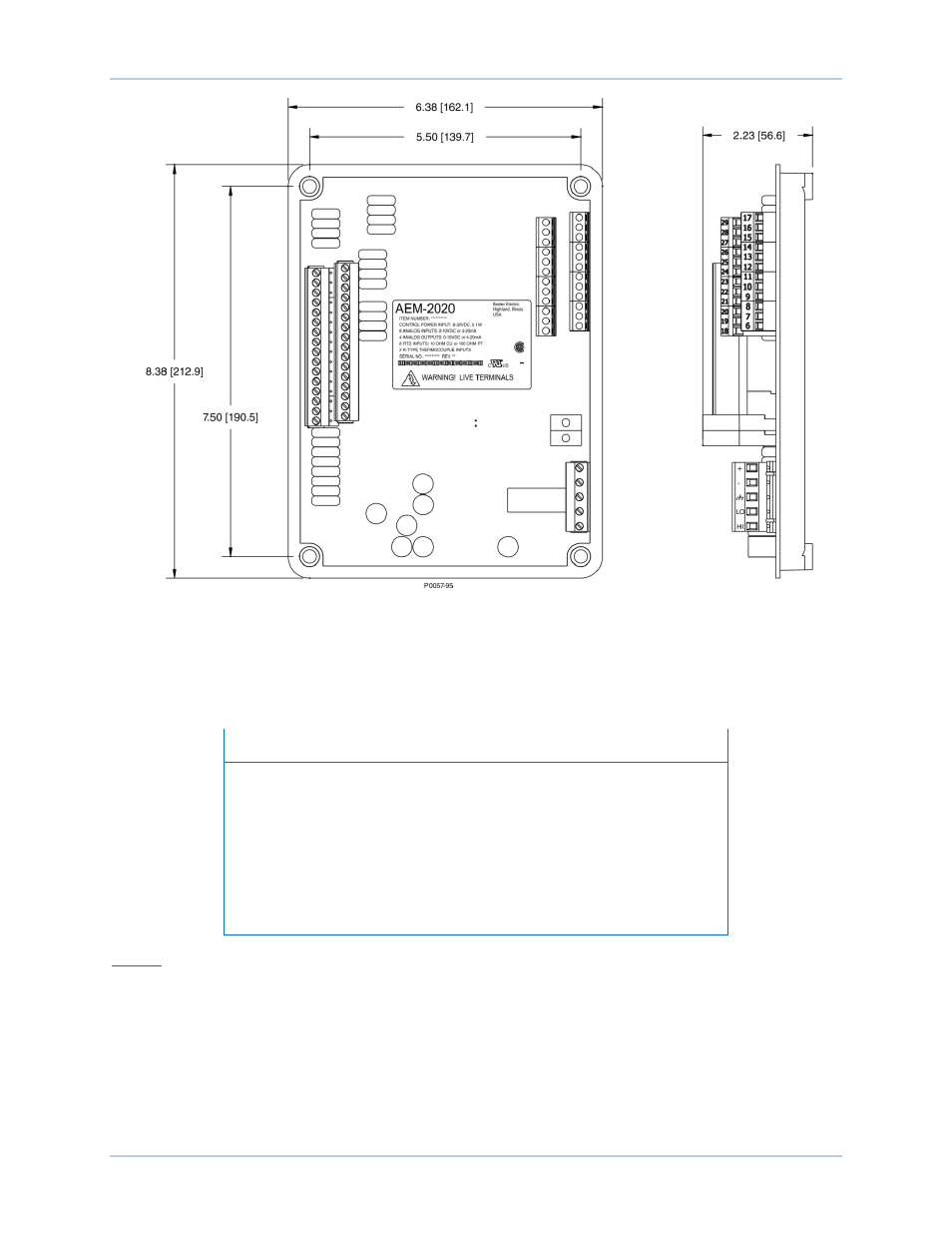

Figure 167. Dimensions du module AEM-2020
Connexions
Les connexions du module d'extension analogique dépendent de l'application. Un mauvais câblage de
l'unité peut entraîner des dommages importants.
Note
La polarité de l'alimentation de fonctionnement à partir de la batterie
doit être respectée. Bien qu'une polarité inversée n’endommagerait
pas le contrôleur AEM-2020, celui-ci ne pourrait pas fonctionner si la
polarité était inversée.
Assurez-vous que le module AEM-2020 est mis à la terre par
connexion filaire en cuivre d'un calibre minimum de 12 AWG et que
celui-ci est relié à la borne de terre du châssis située au dos de cet
appareil.
Bornes
L’interface à bornes dispose de connecteurs enfichables ainsi que d'un connecteur monté de manière
permanente à l'aide de bornes vissées.
Les connexions du module AEM-2020 sont réalisées avec un connecteur 5 positions, deux connecteurs
12 positions, deux connecteurs 16 positions et deux connecteurs thermocouples 2 positions. Les
connecteurs à 16, 5 et 2 positions s'enfichent dans des broches sur le module AEM-2020. Les
connecteurs et les broches ont des bords à queue d'aronde pour garantir la bonne orientation des
connecteurs. Les connecteurs et les broches sont munis d'un détrompeur unique qui garantit que chaque
connecteur peut uniquement être enfiché sur la broche correcte. Le connecteur à 12 positions n'est pas
enfichable mais est monté de manière permanente sur le circuit.
Module d'extension analogique DECS-250
